4.23 Cicli di f
o
ra
tu
ra

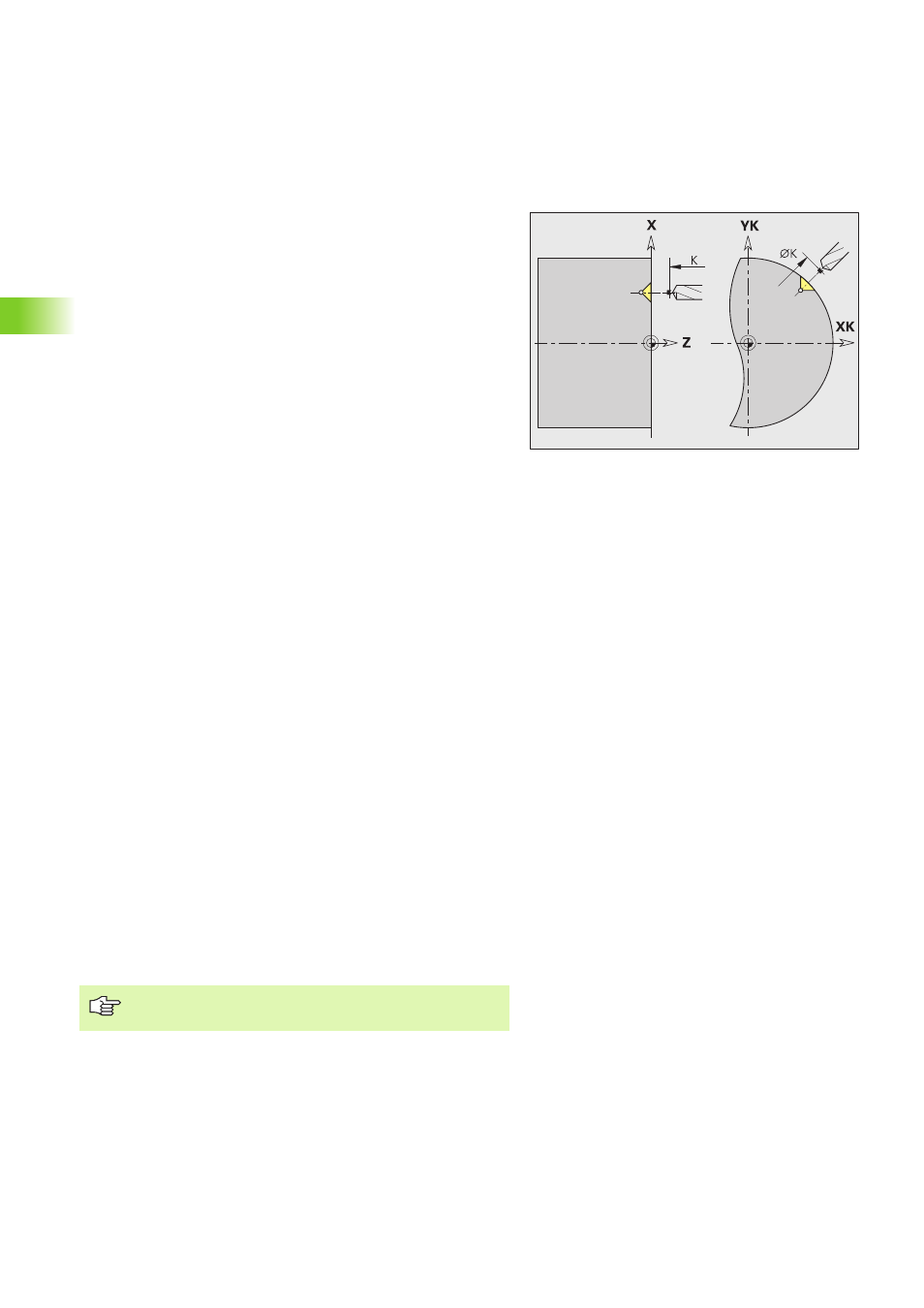

Alesatura, svasatura G72
L'istruzione G72 viene impiegato per forature con descrizione del
profilo (foro singolo o corona di fori). Utilizzare G72 per le seguenti
funzioni di foratura assiali/radiali con utensili fissi o motorizzati:
„ Foratura
„ Svasatura
„ Alesatura
„ Centratura NC
„ Centratura
Parametri
NS Numero blocco del profilo. Riferimento al profilo del foro (G49-
Geo, G300-Geo o G310-Geo)
E Tempo di sosta per rottura truciolo a fine foro (in secondi) –
(default: 0)
D Velocità di ritorno (default: 0)
„ D=0: rapido
„ D=1: avanzamento
K Piano di ritorno (fori radiali, fori piano YZ: quota diametrale) –
(default: ritorno alla posizione di partenza o alla distanza di
sicurezza)
H1 A partire dalla versione software 625 952-04
Freno mandrino (H1 viene considerato quando nel parametro
macchina 1019, .. è impostato il freno) – default: 0
„ 0: attivazione del freno mandrino
„ 1: senza attivazione del freno mandrino
Esecuzione del ciclo
1 Posizionamento in funzione di "K" sul "punto di partenza":
„ K non programmato: traslazione fino alla distanza di sicurezza
„ K programmato: traslazione sulla posizione "K" e poi alla
distanza di sicurezza
2 Foratura con riduzione dell'avanzamento (50 %).
3 Traslazione in avanzamento fino alla fine della foratura.
4 Ritorno, in funzione di "D" in rapido/avanzamento.
5 La posizione di ritorno è in funzione di "K":
„ K non programmato: ritorno al "Punto di partenza"
„ K programmato: ritorno alla posizione "K"
Sagoma di fori: "NS" indica il profilo del foro, non la
definizione della sagoma.
