MANUTENZIONE

3-34

powermax30

Manuale di manutenzione

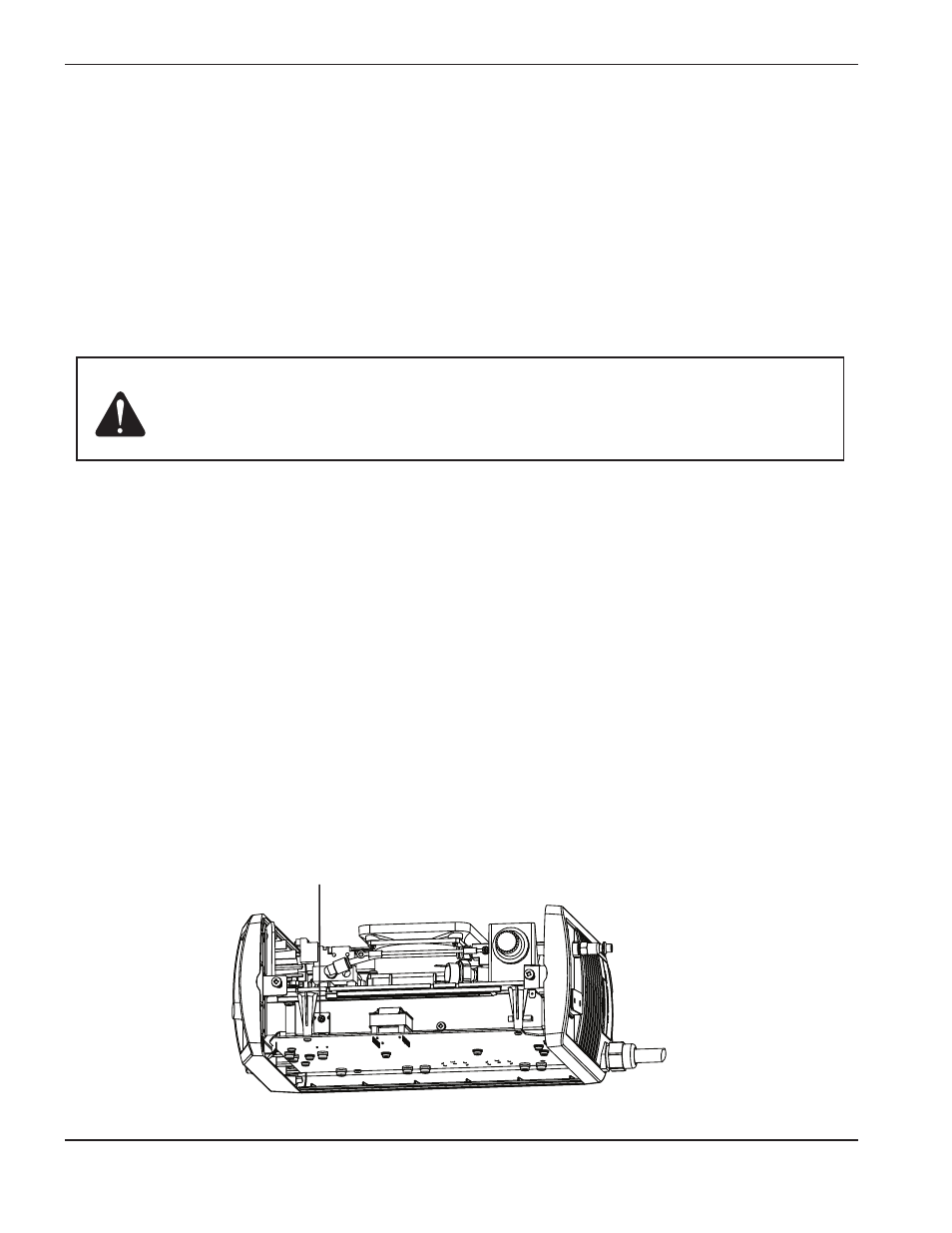

Vite della resistenza
di snubber

Sostituzione della scheda di potenza

Prima di iniziare questa procedura, assicurarsi che la scheda di potenza sia adatta al sistema sul quale deve
essere installata. Il kit di ricambio per la scheda di potenza CSA è identificato dal codice parte 228094. Il kit di
ricambio per una scheda di potenza CE è identificato dal codice parte 228102. Sebbene ci siano alcune differenze
di tipo tecnico tra le schede di potenza per i generatori CSA e quelle per generatori CE, la procedura di sostituzione
della scheda è la stessa.

1. Spegnere il generatore, scollegare il cavo di alimentazione ed il tubo di alimentazione del gas.

2. Rimuovere le 2 viti dalla maniglia sulla parte superiore del generatore. Rimuovere la maniglia e sollevare il

coperchio togliendolo dal generatore. Rimuovere la protezione di Nomex che protegge la scheda di potenza.

3. Scollegare il cavo piatto situato sulla scheda di potenza, dal lato del dissipatore di calore. (Vedi figura alla

pagina successiva per l’ubicazione del cavo piatto e dei componenti menzionati ai passi successivi).

4. Rimuovere il connettore di accensione torcia e quello del sensore di cappuccio inserito su J12 sulla scheda di

potenza, dal lato del dissipatore di calore.

5. Rimuovere i connettori su J4, J5 e J6 dalla scheda di potenza, lato dissipatore di calore.

6. Rimuovere i fili per i trasformatori e gli induttori su J13, J14, J15, J18, J19, J20 e J21.

7. Rimuovere il terminale ad anello del cavo di massa da J22.

8. Rimuovere le 3 viti di fissaggio e le 4 viti del gruppo dissipatore di calore.

9. Rimuovere le 5 viti che collegano l’IGBT al dissipatore di calore. Ci sono dei fori sulla scheda di potenza che

consentono di accedere a queste ultime.

10. Rimuovere la vite dalla resistenza di snubber nella parte superiore del dissipatore di calore.

Attenzione:

L’elettricità statica può danneggiare le schede elettroniche.

• Usare le precauzioni necessarie quando si maneggiano le schede a circuito stampato.

– Conservare le schede a circuito stampato in contenitori antistatici.
– Indossare una polsiera antistatica prima di maneggiare le schede a circuito stampato.
