MANUTENZIONE

3-20

powermax30

Manuale di manutenzione

Test 6 — accensione plasma

Verificare che il LED sulla scheda di comando riceva un segnale di start valido.

1. Con l’alimentazione accesa (ON), controllare il LED di Start sulla scheda di comando. Esso deve accendersi

ogni volta che viene attivato il pulsante torcia.

2. Posizionare l’interruttore di alimentazione ON/OFF su OFF (O). Misurare la resistenza sui due punti di misura

dell’accensione torcia sulla scheda di potenza. Con il pulsante torcia attivato, la resistenza deve essere minore
o uguale a 10 Ω. Con il pulsante torcia disattivato, il circuito deve avere una resistenza di circa 3 kΩ. Se questo
test fallisce, controllare l’interruttore di accensione della torca ed i fili della torcia stessa.

3. Posizionare l’interruttore di accensione ON/OFF su ON (I). Misurare la tensione tra il pin 16 su J7 e la massa

(vedi Test 2, più indietro in questa sezione). Si dovrebbe ottenere un valore di 0 VCC per il circuito aperto o
3,2 VCC per un circuito chiuso. Se i valori non sono corretti, sostituire la scheda di potenza.

Test 7 — sensore di cappuccio inserito

Testare il sensore di cappuccio inserito ed i cavi della torcia.

1. Posizionare l’interruttore di alimentazione ON/OFF su OFF (O).

2. Tirare delicatamente la mascherina anteriore allontanandola dal generatore. Scollegare J12 dal retro della

scheda di potenza (subito sotto i punti di misura dell’accensione torcia).

3. Misurare la resistenza tra il filo arancione e quello blu. Essa deve essere minore di 10 Ω. Se la misura indica un

circuito aperto, il circuito di test di cappuccio inserito non è soddisfatto.

4. Lo stantuffo torcia si sposta uniformemente e i consumabili sono installati correttamente, quindi o l’interruttore

del sensore di cappuccio inserito è guasto o il cavo torcia ha un conduttore interrotto. Sostituire tutti i
componenti guasti.

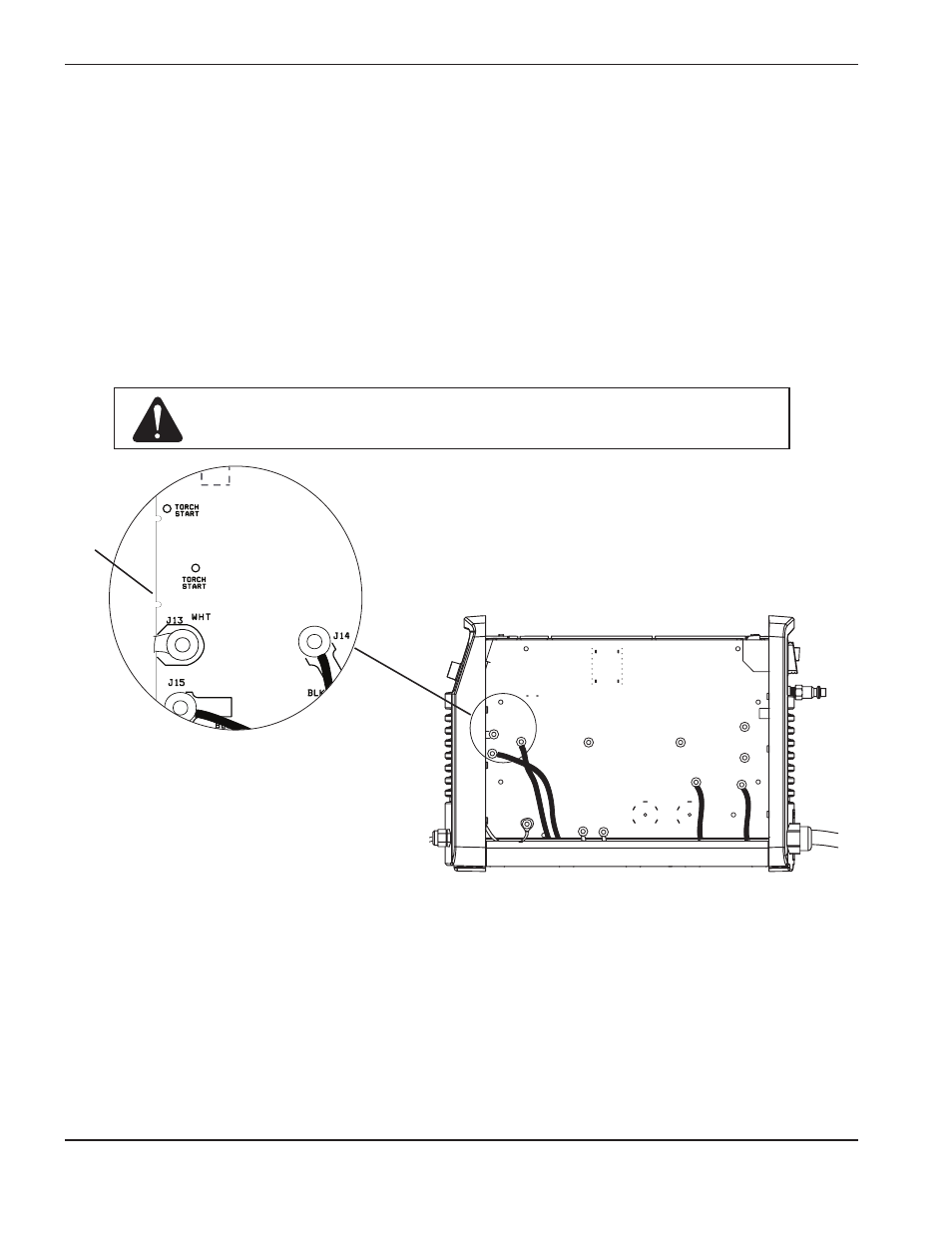

J12

Attenzione:

Durante i test, evitare il contatto con la punta della torcia.
