MANUTENZIONE

powermax30

Manuale di manutenzione

3-31

6. Svitare l’elemento dal corpo filtro facendo attenzione a non farlo ruotare.

7. Avvitare il nuovo elemento al corpo filtro.

8. Rimontare il bicchiere.

9. Riposizionare il gruppo filtro dell’aria sulla staffa e ripristinare il dato di fissaggio.

10. Far passare il tubo di scarico attraverso il foro sulla base del generatore.

11. Ricollegare l’alimentazione del gas e verificare che non vi siano perdite.

12. Facendo attenzione a non pizzicare nessuno dei fili, reinserire il coperchio sul generatore, facendolo scorrere

in posizione. Assicurarsi che i bordi inferiori siano all’interno delle guide. Posizionare la maniglia sopra i fori
nella parte superiore del coperchio, quindi fissare il coperchio utilizzando le due viti.

13. Ricollegare l’alimentazione elettrica.

Sostituzione dell’elemento del filtro aria

1. Spegnere il generatore, scollegare il cavo di alimentazione ed il tubo di alimentazione del gas.

2. Rimuovere le 2 viti dalla maniglia sulla parte superiore del generatore. Rimuovere la maniglia e sollevare il

coperchio togliendolo dal generatore.

3. Rimuovere il tubo di scarico dal foro sulla base del generatore.

4. Svitare il dado che fissa il filtro dell’aria alla staffa. Allontanare la parte inferiore del filtro dell’aria dal

generatore.

5. Svitare il bicchiere dal corpo filtro e rimuoverlo.

10. Collegare il connettore per i fili rosso e nero sul lato sinistro della ventola a J5 sulla scheda di potenza.

11. Facendo attenzione a non pizzicare nessun filo, riposizionare la protezione di Nomex e reinserire il coperchio

sul generatore. Assicurarsi che i bordi inferiori siano all’interno delle guide. Posizionare la maniglia sopra i fori
nella parte superiore del coperchio, quindi fissare il coperchio utilizzando le due viti.

12. Ricollegare l’alimentazione elettrica e quella del gas.

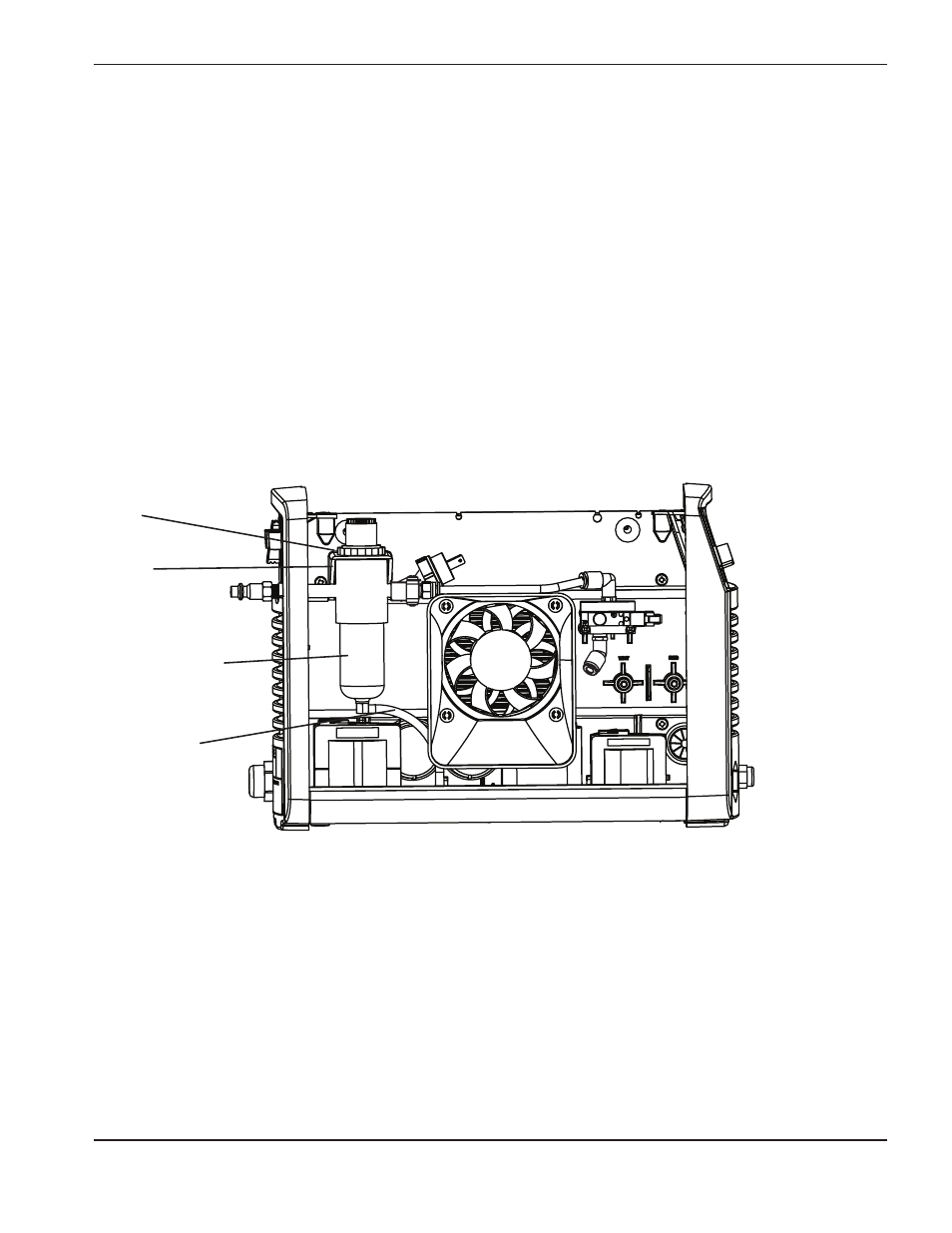

Dado

Staffa

Bicchiere del filtro

Tubo di scarico
