MANUTENZIONE

3-2

powermax30

Manuale di manutenzione

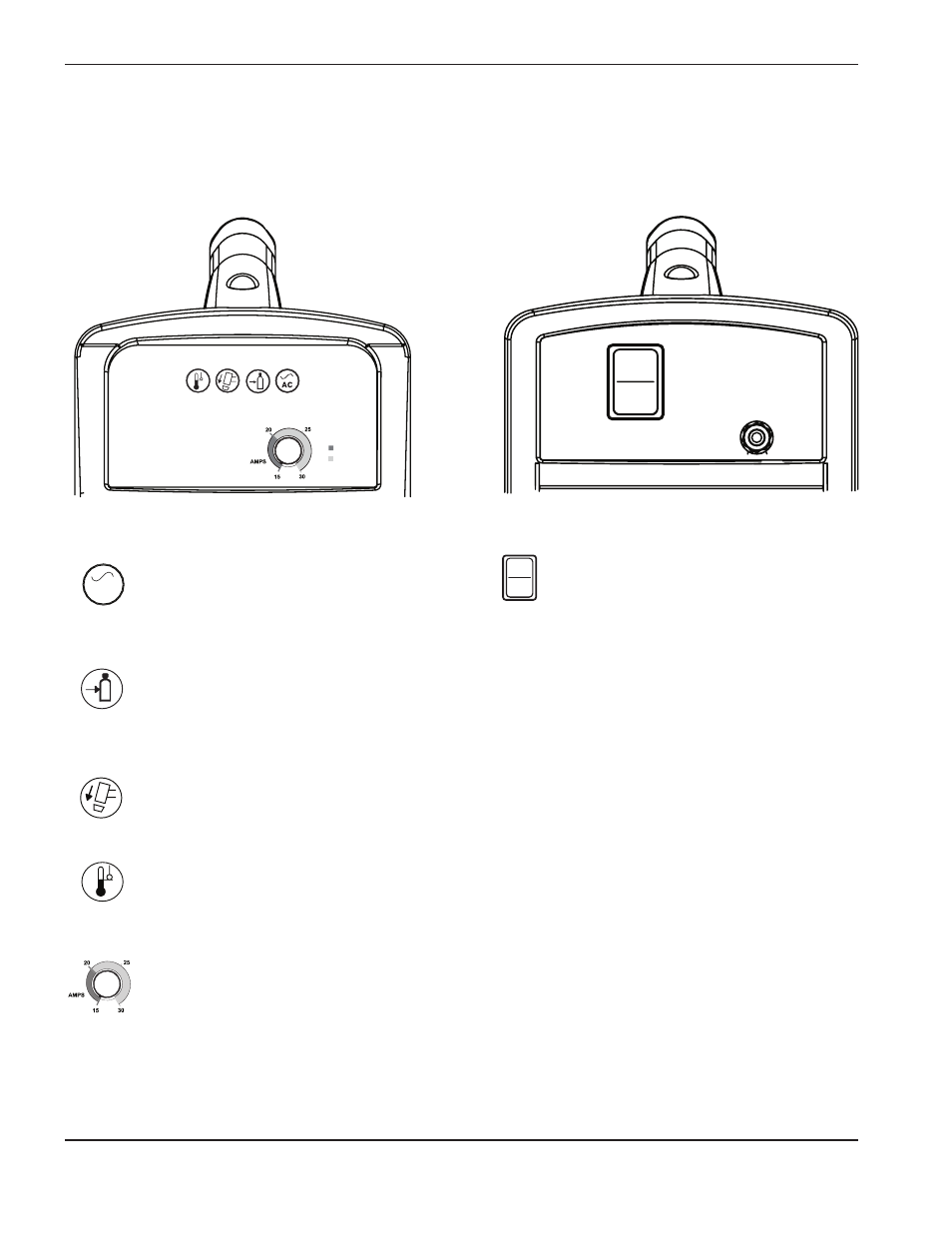

Comandi e indicatori luminosi

Il Powermax30 è dotato di un interruttore a bilanciere di tipo ON/OFF, di un regolatore di corrente e di quattro LED,
descritti nel seguito.

I

O

120V 15A

120V 20A
240V 20A

I

O

Comandi sul pannello posteriore

Interruttore di alimentazione ON (I)/OFF (O)

Attiva il generatore ed i suoi circuiti di
controllo.

LED Alimentazione (verde)
Quando è acceso, questo LED indica che
l’interruttore di alimentazione è nella
posizione I (ON) e che i blocchi di sicurezza
sono stati superati.

LED Pressione gas (giallo)

Quando è acceso, questo LED indica che la
pressione del gas è minore di 2,8 bar.
Occorre correggere questa condizione prima
di proseguire.

LED Cappuccio torcia (giallo)
Quando è acceso, questo LED indica che
i consumabili sono allentati, non sono installati
correttamente o non sono presenti.

AC

AC

Comandi e LED sul pannello anteriore

LED Temperatura (giallo)

Quando è acceso, questo LED indica che la
temperatura del generatore è al di fuori dei limiti
di funzionamento consentiti.

Manopola di regolazione della corrente

Questa manopola serve per regolare la corrente
di uscita tra 15 e 30 A. Per l’utilizzo con
alimentazione a 120 V e 15 A, impostare ad un
valore minore o uguale a 20 (indicato dalla zona
più scura attorno alla manopola).

Vista anteriore

Vista posteriore

Alcune delle condizioni di guasto causano il lampeggiamento di uno o più LED. Per maggiori informazioni sulle
condizioni di guasto e sui modi per poterle correggere, consultare il paragrafo

Ricerca guasti in questa sezione.
