MANUTENZIONE

3-28

powermax30

Manuale di manutenzione

8. Tirare i fili attraverso il serracavo o attraverso il foro sulla mascherina per rimuovere il vecchio cavo di

alimentazione.

9. Se si ha il nuovo serracavo da installare, farlo scorrere sul nuovo cavo di alimentazione ed infilare i fili per il

nuovo cavo di alimentazione nel foro sulla mascherina. Se il vecchio serracavo è ancora in posizione, infilare i
fili nel serracavo.

10. Far scorrere il dado del serracavo sui fili ed avvitarlo al serracavo dall’interno della mascherina.

11. Premere il connettore del cavo nero sul pin nella parte superiore sinistra dell’interruttore di alimentazione.

12. Premere il connettore del cavo bianco sul pin nella parte superiore destra dell’interruttore di alimentazione.

13. Avvitare il filo verde di terra al dissipatore di calore con una coppia di serraggio di 17,28 kg cm.

14. Posizionare i fili nella canalina lungo il bordo della mascherina e verso la scheda di potenza. Dopo che i fili

sono in posizione, avvitare il dado di fissaggio del serracavo.

15. Rimontare o riposizionare la mascherina. Assicurarsi che il foro della vite sul morsetto di massa sia allineato

con i fori per le viti nella mascherina e nel generatore.

16. Facendo attenzione a non pizzicare nessun filo, riposizionare la protezione di Nomex e reinserire il coperchio

sul generatore. Assicurarsi che i bordi inferiori siano all’interno delle guide. Posizionare la maniglia sopra i fori
nella parte superiore del coperchio, quindi fissare il coperchio utilizzando le due viti.

17. Ricollegare l’alimentazione elettrica e quella del gas.

Sostituzione del cavo di alimentazione (CE)

1. Spegnere il generatore, scollegare il cavo di alimentazione ed il tubo di alimentazione del gas.

2. Rimuovere le 2 viti dalla maniglia sulla parte superiore del generatore. Rimuovere la maniglia e sollevare il

coperchio togliendolo dal generatore. Rimuovere la protezione di Nomex che protegge la scheda di potenza.

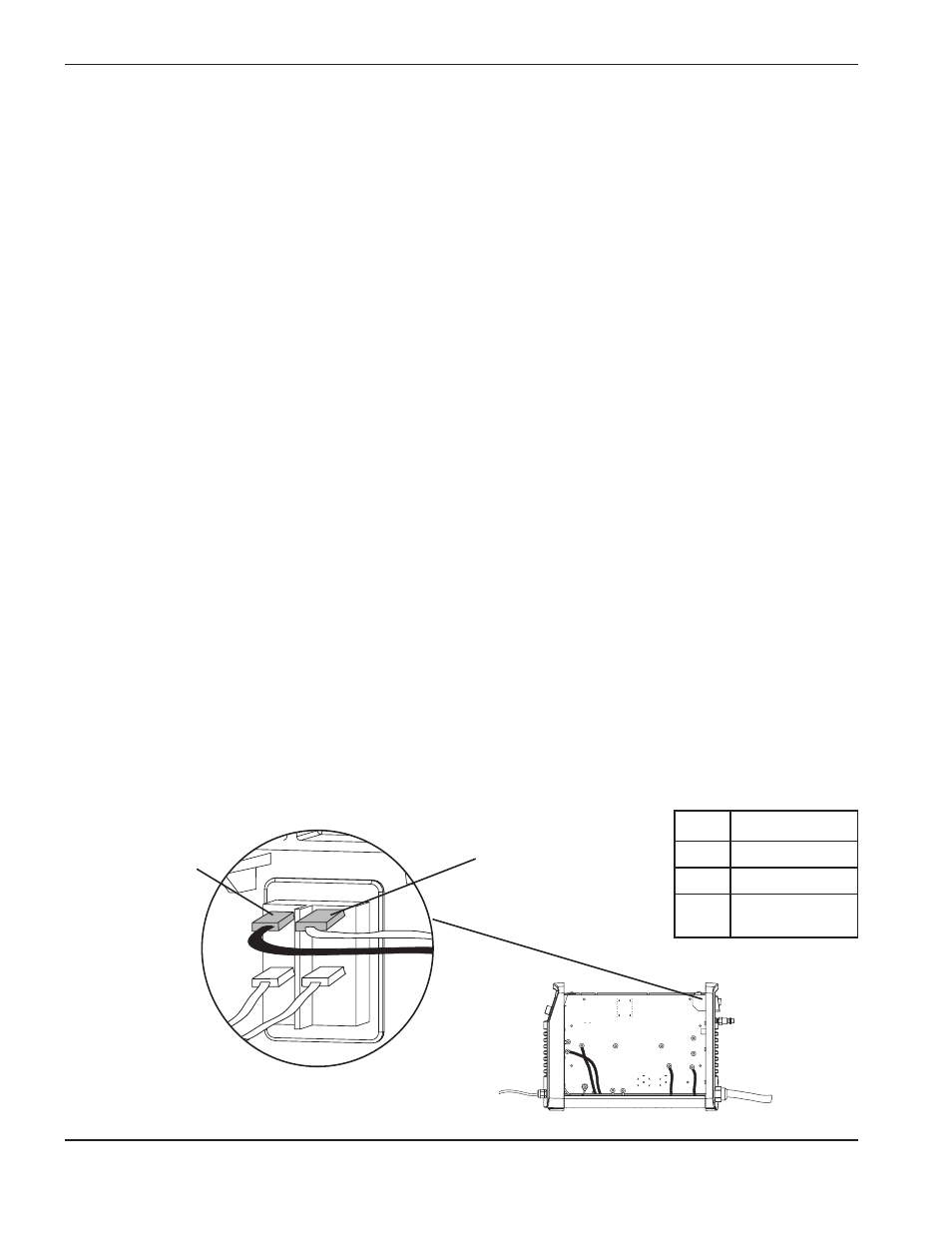

Il cavo di alimentazione ha un filo marrone ed un filo blu che si collegano all’interruttore di alimentazione ed un
filo verde/giallo che si collega al dissipatore di calore.

3. Rimuovere la mascherina posteriore oppure allontanarla delicatamente dal generatore.

4. Facendo attenzione, togliere il connettore del cavo blu dall’interruttore di alimentazione in modo da scollegarlo.

Se necessario, per facilitare la rimozione, si possono usare delle pinze ad ago.

5. Rimuovere, allo stesso modo, il filo marrone.

L
Filo marrone

N
Filo blu

Monofase

Modello CE

L

Marrone

N

Blu

Messa
a terra

Verde / Giallo
