MANUTENZIONE

powermax30

Manuale di manutenzione

3-13

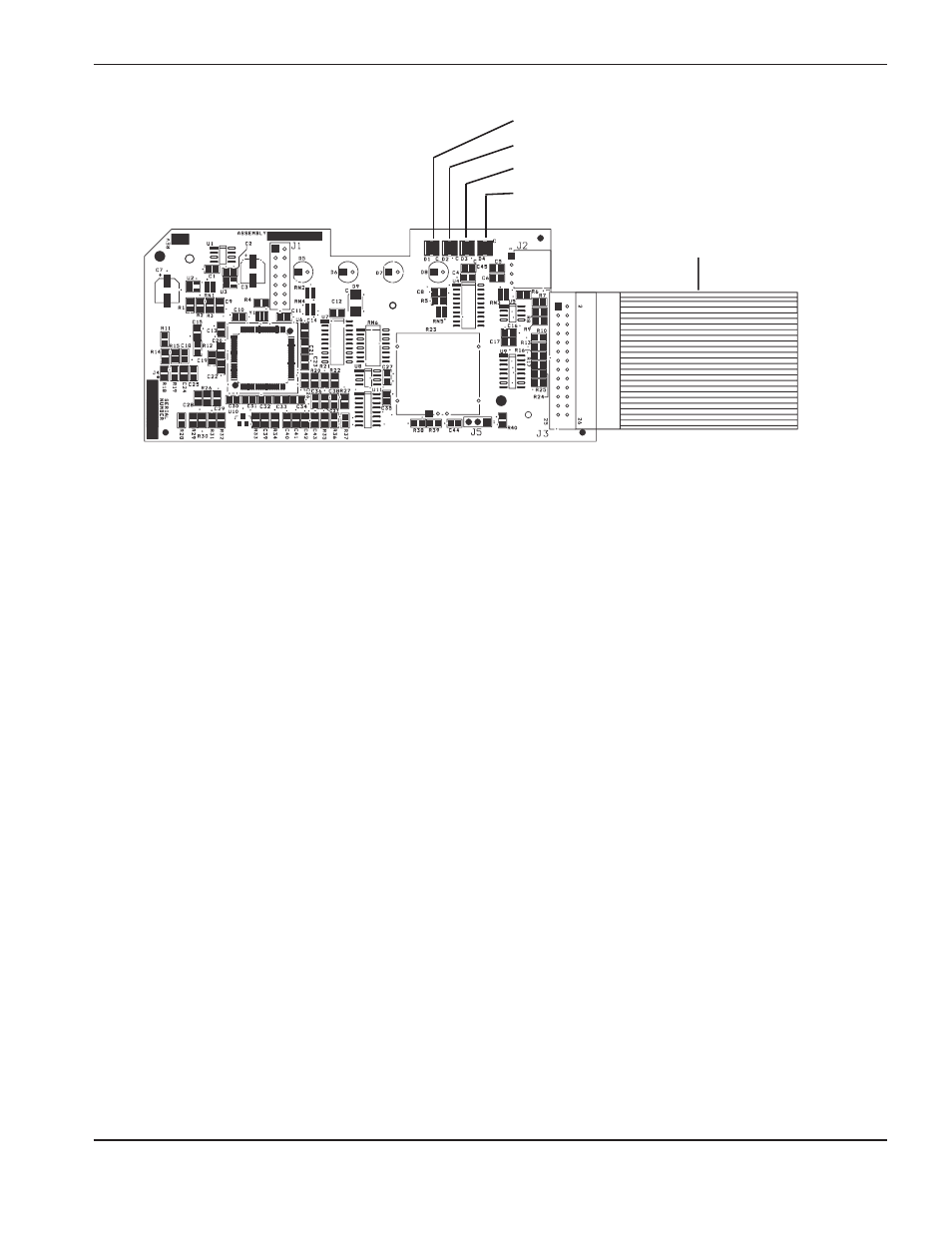

Reset/Allarme

Errore

Trasferimento (XFR)

Start

Cavo piatto

I LED della scheda di comando sono:

• Start — Il generatore prevede un segnale di start. Questo LED si accende quando il generatore riceve un

segnale di start e resta acceso durante il funzionamento normale.

• Trasferimento — Questo LED si accende quando si verifica un corretto trasferimento dell’arco tra la torcia e la

lamiera, e lampeggia durante il funzionamento con arco pilota continuo (per esempio durante il
taglio delle lamiere stirate o quando l’arco plasma viene spostato fuori dalla lamiera e poi di
nuovo al suo interno).

• Errore — Il LED di errore si accende quando i LED di pressione del gas, del cappuccio torcia o di temperatura,

sul pannello frontale del generatore, si accendono. Se tutti e 4 i LED sul pannello frontale del
generatore lampeggiano, anche il LED di errore lampeggia. Il numero di lampeggi tra le pause
identifica il componente presumibilmente guasto.

• Reset — Questo LED si accende quando una misura di tensione è al di fuori dei valori consentiti oppure quando

il LED di Reset lampeggia.

Durante il funzionamento normale, il LED di alimentazione sul pannello frontale del generatore ed i LED di Start e
di Trasferimento sulla scheda di comando si accendono. Quando si verifica un problema sul sistema, uno o più
LED di guasto sul pannello frontale del generatore ed il LED di Errore o il LED di Reset sulla scheda di comando
possono accendersi o iniziare a lampeggiare.

Utilizzo dei LED di Errore e di Reset sulla scheda di comando per l’individuazione dei
guasti

I LED di Errore e di Reset forniscono alcune informazioni da usare per individuare i problemi in caso di guasto del
sistema. Se i LED sul pannello frontale del generatore lampeggiano, controllare il LED di errore sulla scheda di
comando per stabilire la possibile origine del problema. Contare il numero di lampeggi e consultare la tabella alla
pagina seguente per individuare le possibili azioni correttive.

LED di Reset

Quando il LED di Reset della scheda di comando si accende, le tensioni sulla scheda di potenza potrebbero
essere errate. Eseguire i seguenti test sul connettore J7 della scheda di potenza (vedi Test 2 — Misure di tensione
sulla scheda di potenza, più avanti in questa sezione):

• Misurare la tensione tra il pin 5 e la massa: essa deve essere di 3,3 VCC (±10%).

• Misurare la tensione tra il pin 7 e la massa: essa deve essere di 5 VCC (±10%).

• Misurare la tensione tra il pin 12 e la massa: essa deve essere di 2,2 VCC (±10%).

Se le misure forniscono dei valori al di fuori di una tolleranza di ±10% rispetto ai riferimenti riportati sopra, staccare
il cavo piatto della scheda di comando ed eseguire nuovamente le misure. Se, in queste condizioni, si rilevano i
valori corretti, sostituire la scheda di comando. In caso contrario, sostituire la scheda di potenza.
