MANUTENZIONE
3-30
powermax30
Manuale di manutenzione
5. Inserire un cacciavite a croce Phillips N°1 attraverso i fori nell’alloggiamento ventola per rimuovere le viti di
fissaggio da ciascun angolo della ventola.
6. Estrarre la vecchia ventola dal generatore.
7. Inserire la nuova ventola in posizione.
8. Ripristinare le 4 viti di fissaggio.
9. Orientare il corpo ventola in modo che l’estremità più larga sia rivolta in basso e farlo scattare in posizione.
Sostituzione della ventola
1. Spegnere il generatore, scollegare il cavo di alimentazione ed il tubo di alimentazione del gas.
2. Rimuovere le 2 viti dalla maniglia sulla parte superiore del generatore. Rimuovere la maniglia e sollevare il
coperchio togliendolo dal generatore.
3. Staccare il connettore da J5 sulla scheda di potenza. Potrebbe essere necessario sollevare il bordo superiore
della protezione di Nomex per vedere il connettore.

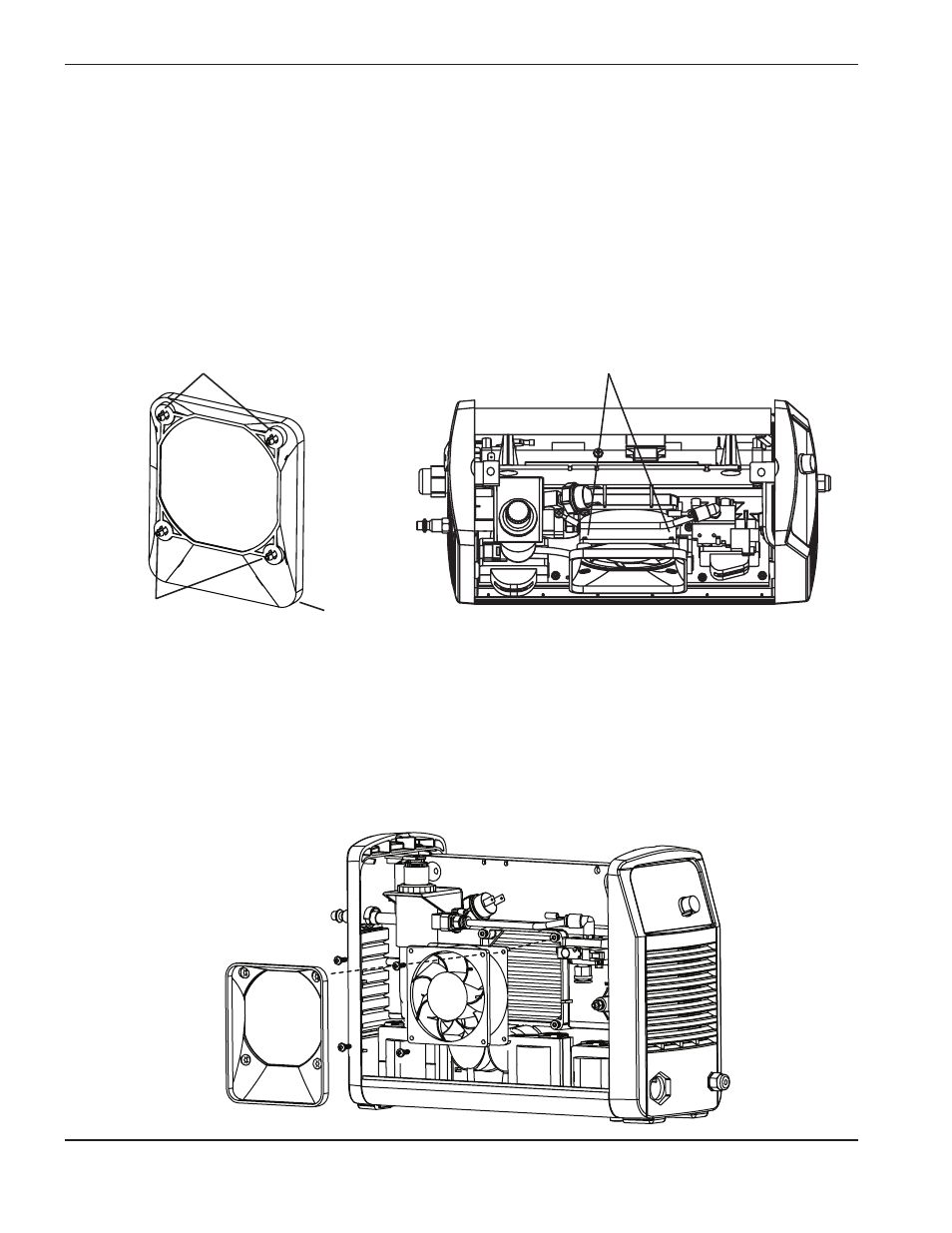

4. Dalla parte superiore del generatore, usare delle pinze ad ago per comprimere e rilasciare i quattro ganci sul
corpo ventola. Dopo aver rilasciato il gancio superiore, si può allontanare, inclinandolo, il corpo ventola dal
generatore per raggiungere i due ganci inferiori. Sollevare il corpo ventola, allontanandolo dal suo
alloggiamento.
Ganci Ganci superiori
Parte bassa
Ganci
