MANUTENZIONE
powermax30
Manuale di manutenzione 3-33
Sostituzione della scheda di comando
1. Spegnere il generatore, scollegare il cavo di alimentazione ed il tubo di alimentazione del gas.
2. Rimuovere le 2 viti dalla maniglia sulla parte superiore del generatore. Rimuovere la maniglia e sollevare il
coperchio togliendolo dal generatore. Rimuovere la protezione di Nomex che protegge la scheda di potenza.
3. Rimuovere la mascherina anteriore, oppure inclinarla allontanandola delicatamente dalla base.
4. Staccare il cavo piatto dalla scheda di potenza.
5. Testare la nuova scheda di comando prima di installarla, collegando il suo cavo piatto alla scheda di potenza.
Ricollegare l’alimentazione, accendere il sistema e verificare che il LED di Start sulla scheda di comando sia
l’unico LED acceso. Inoltre, i LED di guasto sul pannello anteriore devono essere spenti.
6. Scollegare nuovamente l’alimentazione elettrica ed il cavo piatto e conservare da parte la nuova scheda di
comando.
7. Rimuovere le 3 viti di fissaggio dalla vecchia scheda di comando e toglierla, sollevandola, dal generatore.
8. Posizionare la nuova scheda di comando ed avvitarla tramite le 3 viti di fissaggio; quindi, collegare il cavo
piatto.
9. Riposizionare la mascherina anteriore. Assicurarsi che il foro della vite sul morsetto di massa sia allineato con i
fori per le viti sulla mascherina e sul generatore.
10. Facendo attenzione a non pizzicare nessun filo, riposizionare la protezione di Nomex e reinserire il coperchio
sul generatore. Assicurarsi che i bordi inferiori siano all’interno delle guide. Posizionare la maniglia sopra i fori
nella parte superiore del coperchio, quindi fissare il coperchio utilizzando le due viti.
11. Ricollegare l’alimentazione elettrica e quella del gas.

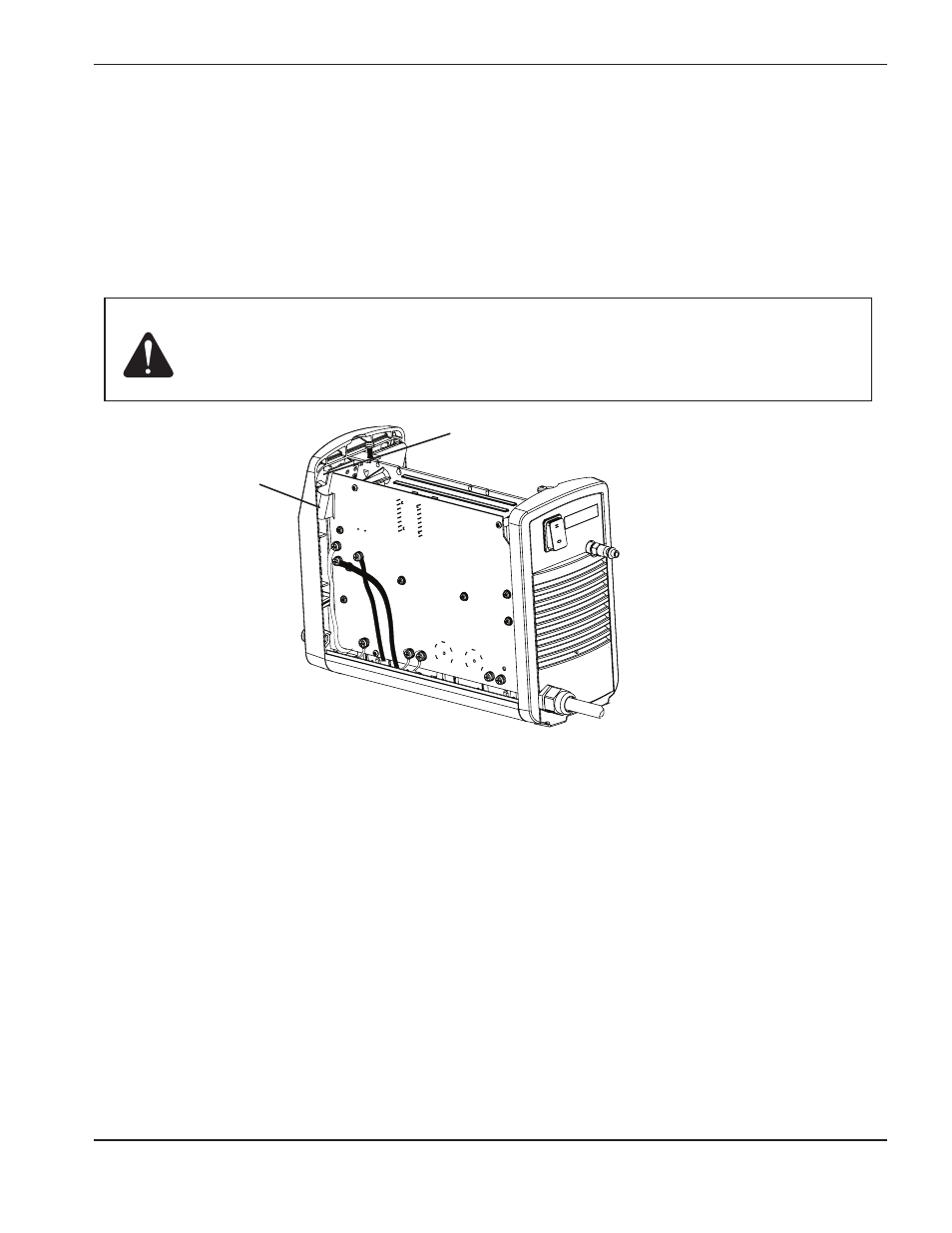

Scheda di comando
Cavo piatto
Attenzione: L’elettricità statica può danneggiare le schede elettroniche.
• Usare le precauzioni necessarie quando si maneggiano le schede a circuito stampato.
– Conservare le schede a circuito stampato in contenitori antistatici.
– Indossare una polsiera antistatica prima di maneggiare le schede a circuito stampato.
