77
IT
(2) LED WLAN
-
Lampeggiante con luce verde: Fronius Datamanager 2.0 in modalità di servizio
(l'interruttore IP sulla scheda a innesto Fronius Datamanager 2.0 è posizionato
su "A" oppure la modalità di servizio è stata attivata tramite il display dell'inver-
ter; il punto di accesso WLAN è aperto).
- Acceso con luce verde: connessione WLAN presente.
- Lampeggiante con luce verde/rossa alternata: tempo di apertura del punto di
accesso WLAN dopo l'attivazione (1 ora) superato.
- Acceso con luce rossa: connessione WLAN assente.
- Lampeggiante con luce rossa: connessione WLAN errata.
- Spento: Fronius Datamanager 2.0 in modalità slave.
(3) LED Connessione Fronius Solar.web
-
Acceso con luce verde: connessione a Fronius Solar.web presente.
- Acceso con luce rossa: connessione a Fronius Solar.web necessaria, ma as-
sente.
- Spento: connessione a Fronius Solar.web non necessaria.
(4) LED Alimentazione
-
Acceso con luce verde: alimentazione elettrica erogata dalla Fronius Solar Net
sufficiente; Fronius Datamanager 2.0 pronto per l'uso.
- Spento: alimentazione elettrica erogata dalla Fronius Solar Net insufficiente o
non disponibile; necessaria alimentazione elettrica esterna
oppure
Fronius Datamanager 2.0 in modalità slave.
- Lampeggiante con luce rossa: aggiornamento in corso.
IMPORTANTE! Non interrompere l'alimentazione elettrica durante l'aggiorna-
mento.
- Acceso con luce rossa: aggiornamento non riuscito.
(5) LED Connessione
-
Acceso con luce verde: connessione all'interno della Fronius Solar Net presen-
te.
- Acceso con luce rossa: connessione all'interno della Fronius Solar Net interrot-
ta.
- Spento: Fronius Datamanager 2.0 in modalità slave.
(6) Porta LAN
Interfaccia Ethernet contrassegnata con colore blu; per il collegamento del cavo
Ethernet.

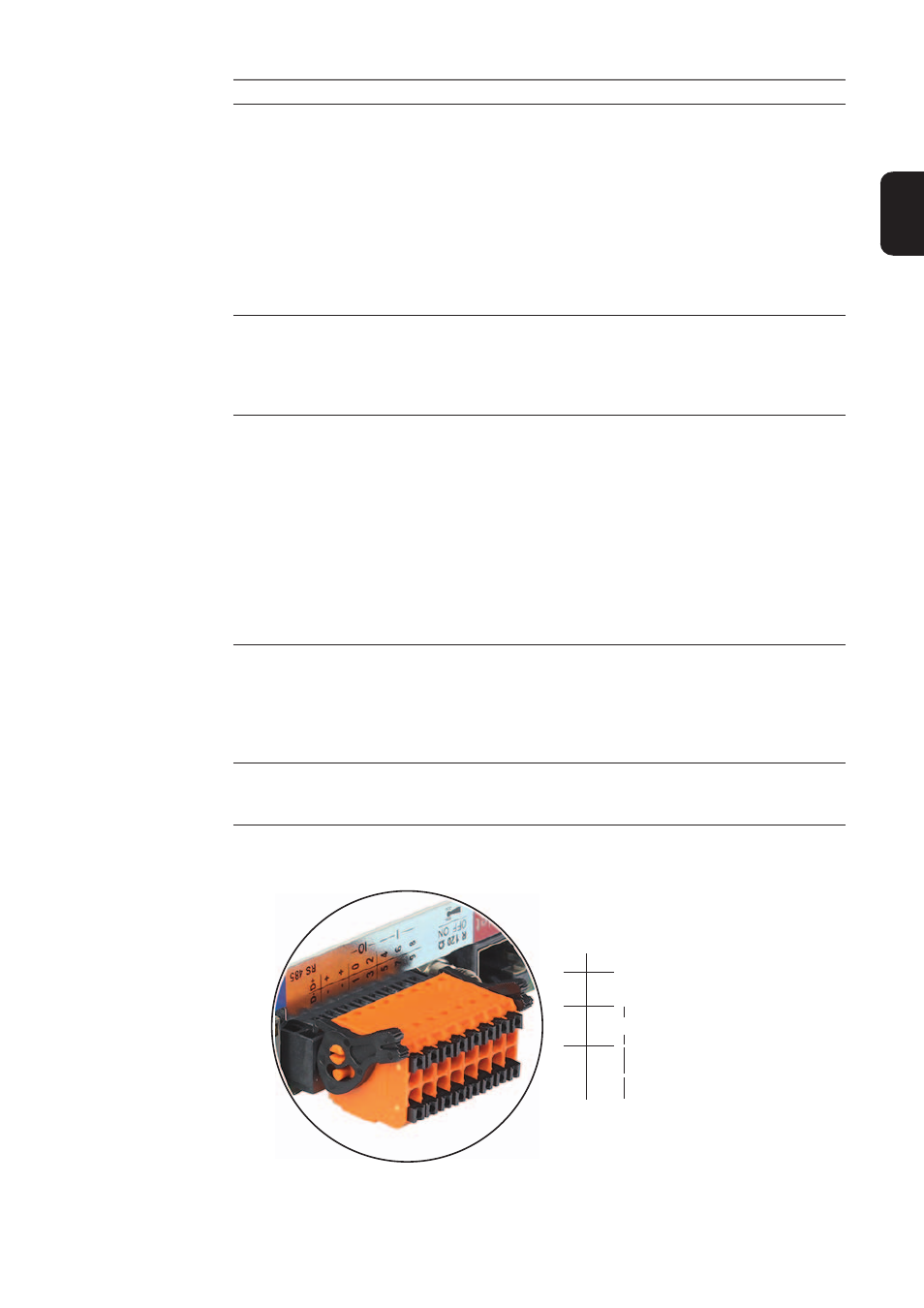

(7) I/O
Ingressi e uscite digitali.
N. Funzione
D-
-
-
1
3
5
7
9
D+
+
+
0
2
4
6
8
I IO RS485
