138
Comunicação de dados e Solar Net
Fronius Solar Net
e conexão de da-
dos
Área de comuni-
cação de dados
Dependendo da versão, o inversor pode estar equipado com o cartão conector Fronius
Datamanager.
Para uma aplicação individual das expansões de sistemas foi desenvolvido pela Fronius
o Solar Net. O Fronius Solar Net é uma rede de dados que permite a vinculação de vários
inversores com expansões de sistemas.
O Fronius Solar Net é um sistema de barramento com topologia de anel. Para a comu-
nicação de um ou mais inversores conectados ao Fronius Solar Net a uma expansão do
sistema, basta um cabo adequado.
Várias expansões de sistemas são reconhecidas automaticamente pelo Fronius Solar
Net.
Para fazer a diferenciação entre várias expansões de sistemas idênticas, configurar um
número individual nas expansões de sistemas.
Para definir cada inversor claramente no Fronius Solar Net, atribuir ao inversor corres-
pondente também um número individual.
Atribuição de um número individual de acordo com a seção „O item do menu SETUP“.
Mais informações sobre as expansões de sistemas individuais estão nos manuais de ins-
truções correspondentes ou na Internet em http://www.fronius.com
Mais informações sobre o cabeamento dos componentes DATCOM estão disponíveis
em:
 http://www.fronius.com/QR-link/4204101938

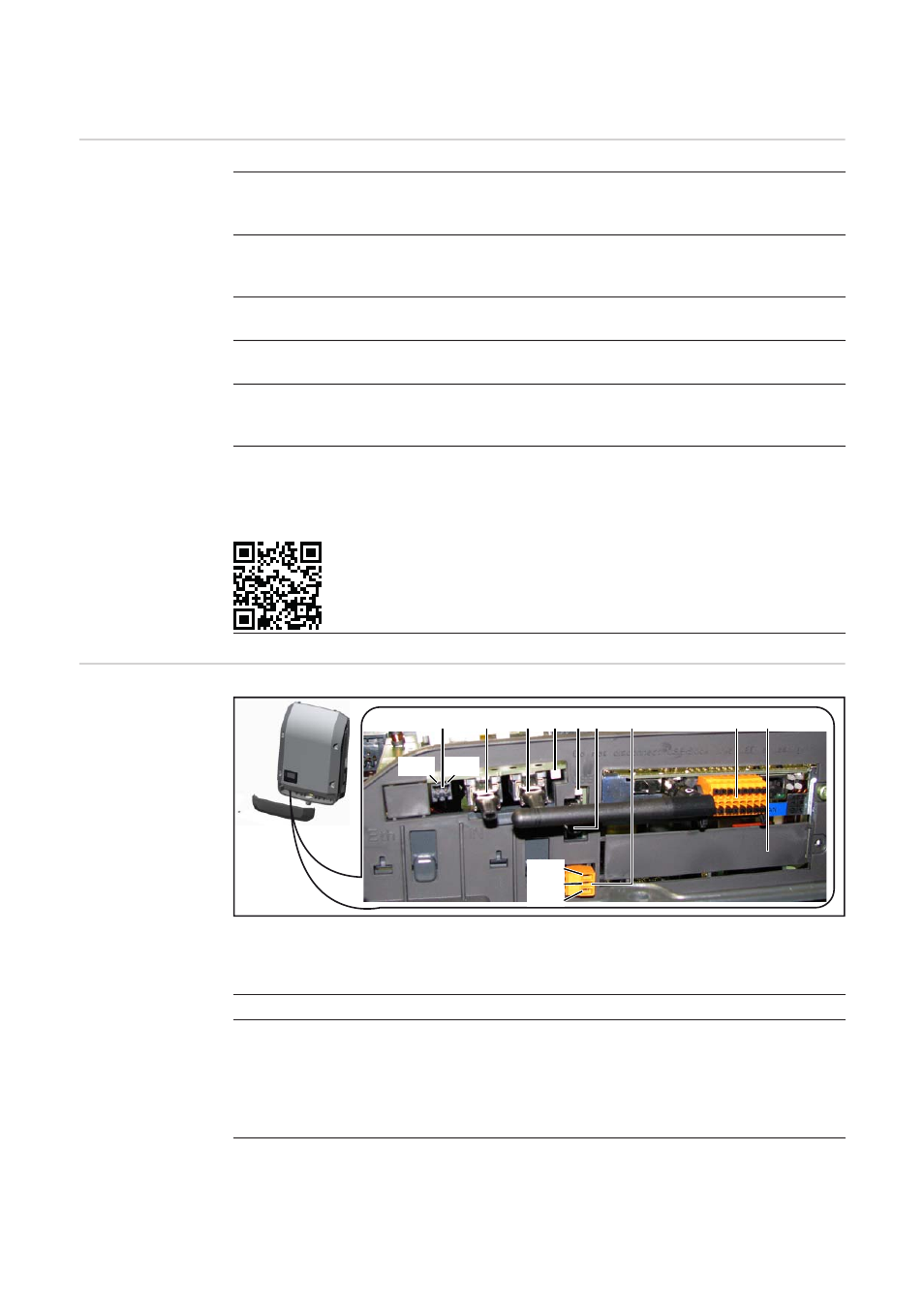

Pos. Descrição
(1) interface de corrente multifuncional comutável. Para obter uma explicação mais
detalhada, consulte a seção a seguir „Explicação sobre a interface de corrente
multifuncional comutável“
Para a conexão à interface de corrente multifuncional usar o conector de acopla-
mento de 2 polos do escopo de fornecimento do inversor.
(1) (2) (3) (4) (5)(6) (7) (8) (9)
IN IN OUT OUT
PIN 2 PIN 1
PIN 1
PIN 2
PIN 3
