(2) LED do WLAN
-
pisca verde: o Fronius Datamanager 2.0 está no modo de serviço
(interruptor IP do cartão do Fronius Datamanager 2.0 está na posição A ou o
modo de serviço foi ativado através do display do inversor, o WLAN Access
Point está aberto)
- aceso verde: com conexão WLAN existente
- pisca alternadamente verde/vermelho: Tempo excedido de abertura do WLAN
Acesso Point após a ativação (1 hora)
- aceso vermelho: conexão WLAN não existente
- pisca vermelho: falta conexão WLAN
- não se acende quando o Fronius Datamanager 2.0 estiver no modo escravo
(3) LED da conexão Solar.web
-
aceso verde: conexão existente com o Fronius Solar.web
- aceso vermelho: conexão com o Fronius Solar.web necessária, mas não exis-
tente
- não aceso: quando nenhuma conexão com Fronius Solar.web é necessária
(4) LED do fornecimento
-
aceso verde: com fornecimento de energia suficiente pelo Fronius Solar Net; o
Fronius Datamanager 2.0 está operacional.
- não aceso: fornecimento de energia ausente ou com defeito pelo Fronius Solar
Net - é necessário um fornecimento de energia externo
ou
se o Fronius Datamanager 2.0 estiver no modo escravo
- pisca vermelho: durante um procedimento de atualização
IMPORTANTE! Não interromper o fornecimento de energia durante um proce-
dimento de atualização.
- aceso vermelho: o procedimento de atualização falhou
(5) LED da conexão
-
aceso verde: com conexão estabelecida dentro do ‘Fronius Solar Net’
- aceso vermelho: com conexão interrompida dentro do ‘Fronius Solar Net’
- não se acende quando o Fronius Datamanager 2.0 estiver no modo escravo
(6) Conexão LAN
Interface de Ethernet com marcação azul, para conectar o cabo da Ethernet

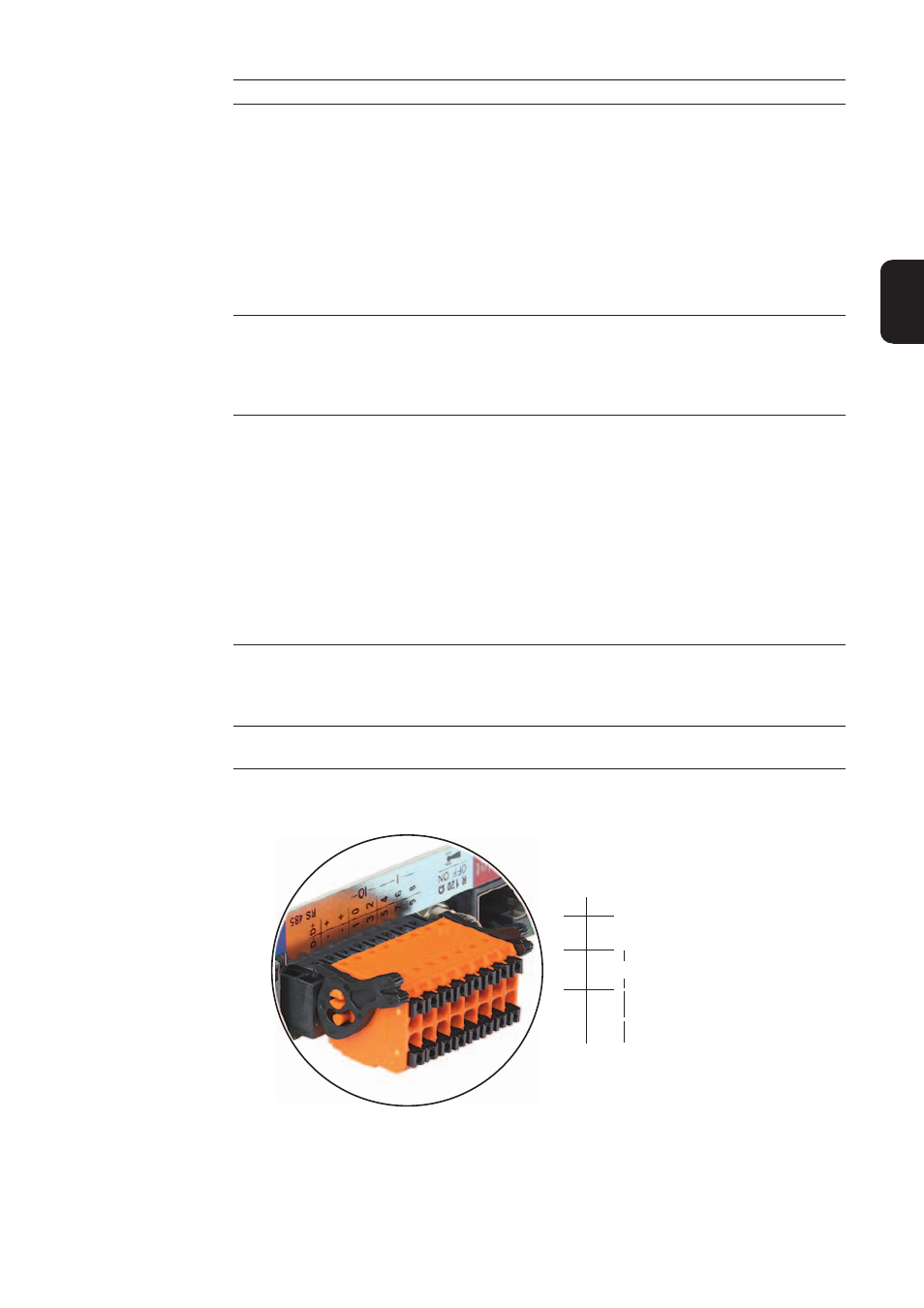

(7) I/Os
Entradas e saídas digitais
Modbus RTU 2 arames (RS485):
D-
Dados do Modbus -
D+ Dados do Modbus +
Nº Função
D-
-
-
1
3
5
7
9
D+
+
+
0
2
4
6
8
I IO RS485
