... Fino a 32 Espansioni BZ1
BZ 1 BZ 1 BZ 1
1 2 32
COM
BLK
BUS
YEL GRN
AUX
RED
LightSYS
Nero Bianco
Nero Bianco
Nero Bianco

Per collegare l’espansione (BZ1) al Bus della LightSYS
Nota:
Possono essere installate fino a 32 Espansioni a Singola Zona sul Bus LightSYS 2.
1. Impostare l’ID dell’espansione (1‐32) utilizzando i microinterruttori 1‐5.
 SW1 (1 ‐ 5): microinterruttori ID. Definiscono l’ID dell’espansione a singola zona
 SW1 ‐ 6: Non usato
2. Cablare i fili Rosso (AUX RED), Nero (COM BLK), Giallo (BUS YEL) e Verde (BUS
GRN) al BUS LightSYS 2.
Nota:
Per ottenere la massima stabilità è raccomandabile non superare i 300 metri di distanza
dall’espansione BZ1 alla centrale LightSYS 2 o l’espansione zone BUS.

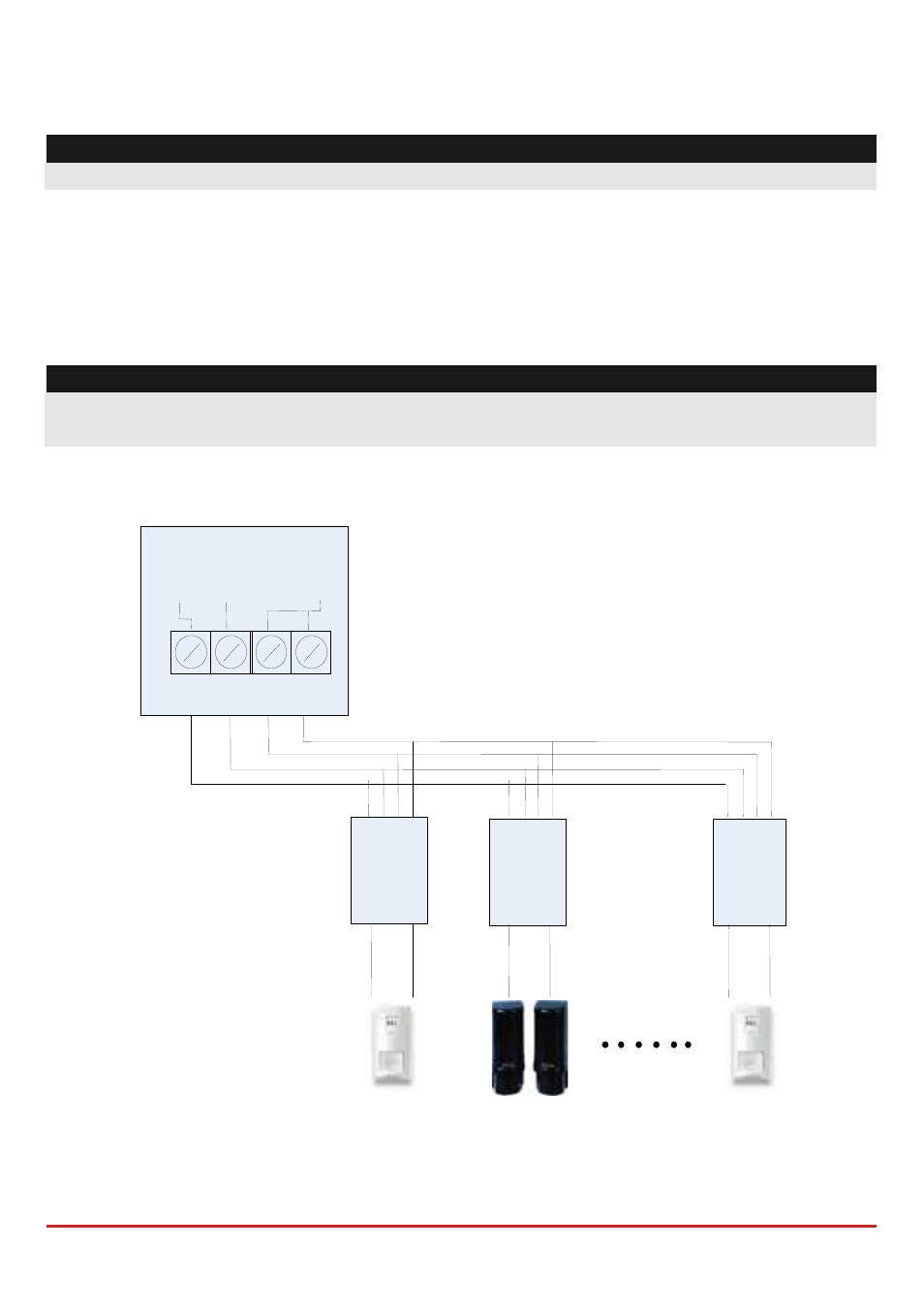

 Cablaggio dell’espansione BZ1 al BUS principale LightSYS
