RISCO Group LightSYS 2 - Manuale (Pagina 54)

Pagina 54
 Per installare i moduli di Espansione 8‐Zone
1. Predisporre il banco dei microinterruttori:
Microinterruttori Descrizione
Microinterruttori 1‐5 Definisce il numero ID dell’Espansione Zone.
Microinterruttori 6‐7 Non applicabile
Microinterruttore 8:
Esclusione tamper Da utilizzare al posto del cortocircuito tra i
morsetti TMP/COM.
2. Collegare l’espansione zone al BUS della LightSYS.
3. Cablare gli ingressi si zona come segue:
a. E’ possible collegare fino a otto zone cablate alla centrale, utilizzando un
appropriato cavo di allarme schermato.
b. Collegare ogni dispositivo ad un ingresso di Zona (Z) e al COM ad essa dedicato.
Ogni due zone condividono un morsetto COM. Ad esempio Z1 e Z2 dividono un
COM, come Z3 e Z4 e le altre di conseguenza.

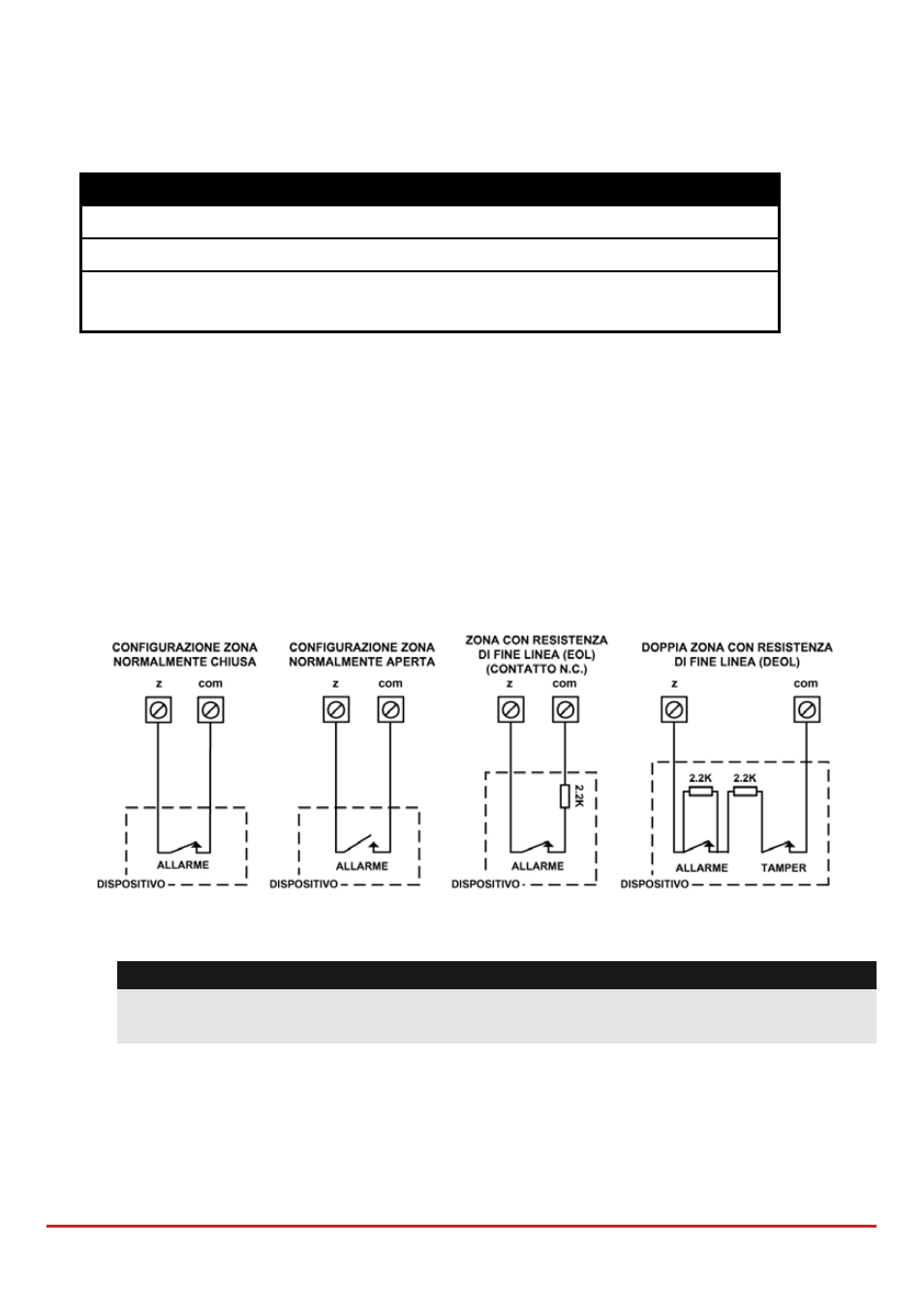

Terminazione delle zone
4. Alimentare i dispositivi Ausiliari. Fare riferimento alla sezione (Cablaggio
dell’alimentazione dei dispositivi ausiliari, pagina 38)
Nota:
L’espansione RP432EZ8 consente di selezionare il valore resistivo per effettuare i
bilanciamenti di fine linea. La selezione avviene tramite i tasti rapidi:

.
5. Posizionare il/i modulo/i di espansione Zone all’interno del contenitore della
LightSYS negli appositi alloggiamenti a sinistra della scheda della centrale. In
alternativa è possible alloggiare i moduli in un contenitore esterno.
