Pagina 37
Note:
1. Il BUS del sistema LightSYS supporta connessioni in parallelo da qualsiasi punto.
2. Per avere la massima stabilità del sistema è consigliabile NON superare la distanza
massima di cablaggio di 300 metri calcolata sommando tutte le diramazioni del BUS di
Espansione.
3. Nel caso in cui si verifichi un problema di comunicazione, collegare due resistenze da
2.2KΩ in parallelo sui dati (morsetti giallo e verde), una in centrale e l’altra sul
dispositivo che evidenzia la problematica.
4. Se il dispositivo è alimentato tramite una sorgente di alimentazione esterna, NON
collegare il cavo di alimentazione (rosso, +12V) tra il dispositivo e la centrale
LightSYS.
5. Per evitare possibili cadute di tensione, causate dalla lunghezza dei cavi o da molti
moduli collegati al BUS, utilizzare un cavo di qualità e di sezione appropriata (fare
riferimento alla tabella sui cavi da utilizzare riportata nell’Appendice C).
Cablaggio degli ingressi di zona

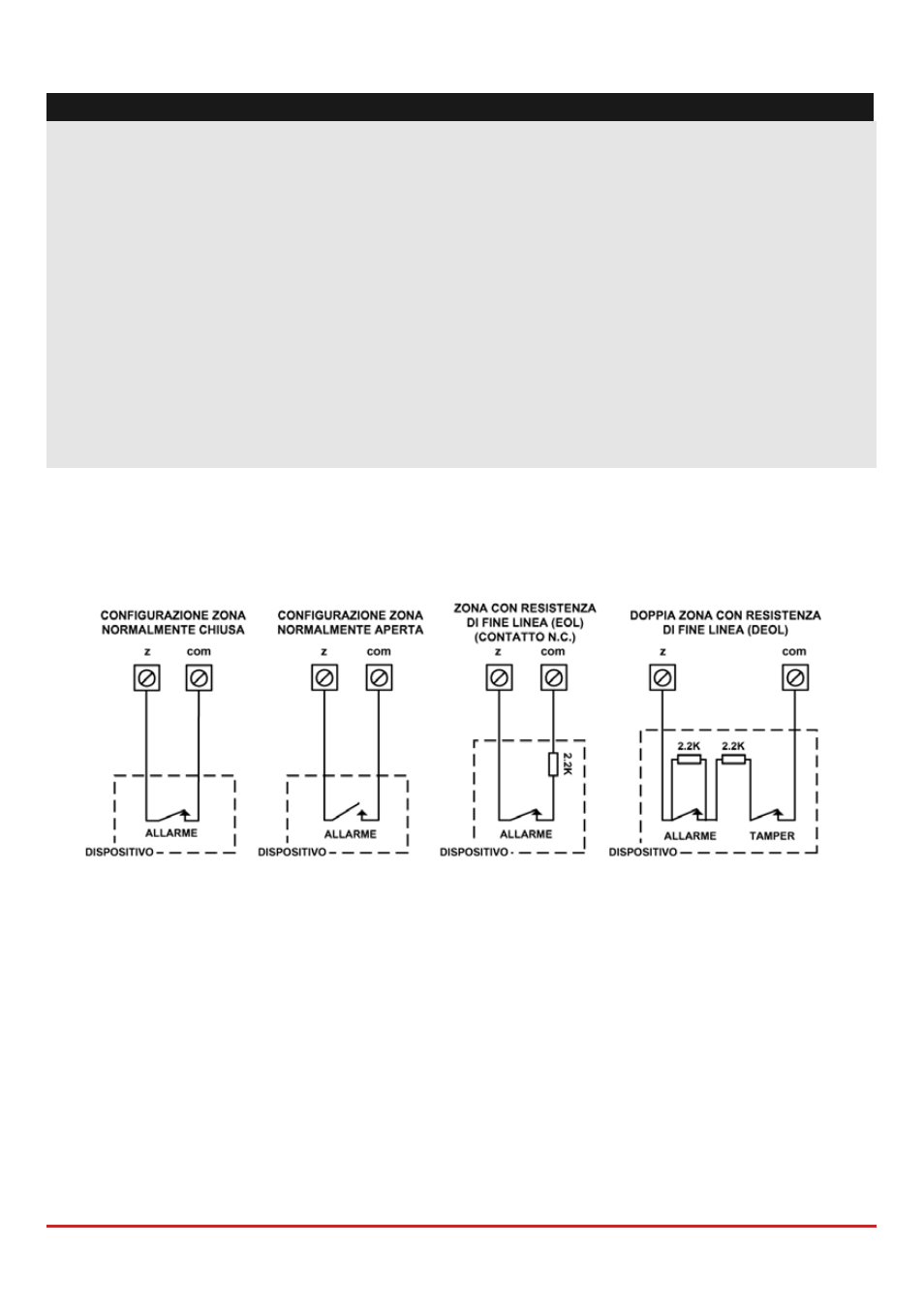

Lo schema seguente illustra tutte le connessioni possibili, per i sensori e rivelatori,
collegati agli ingressi di zona.
