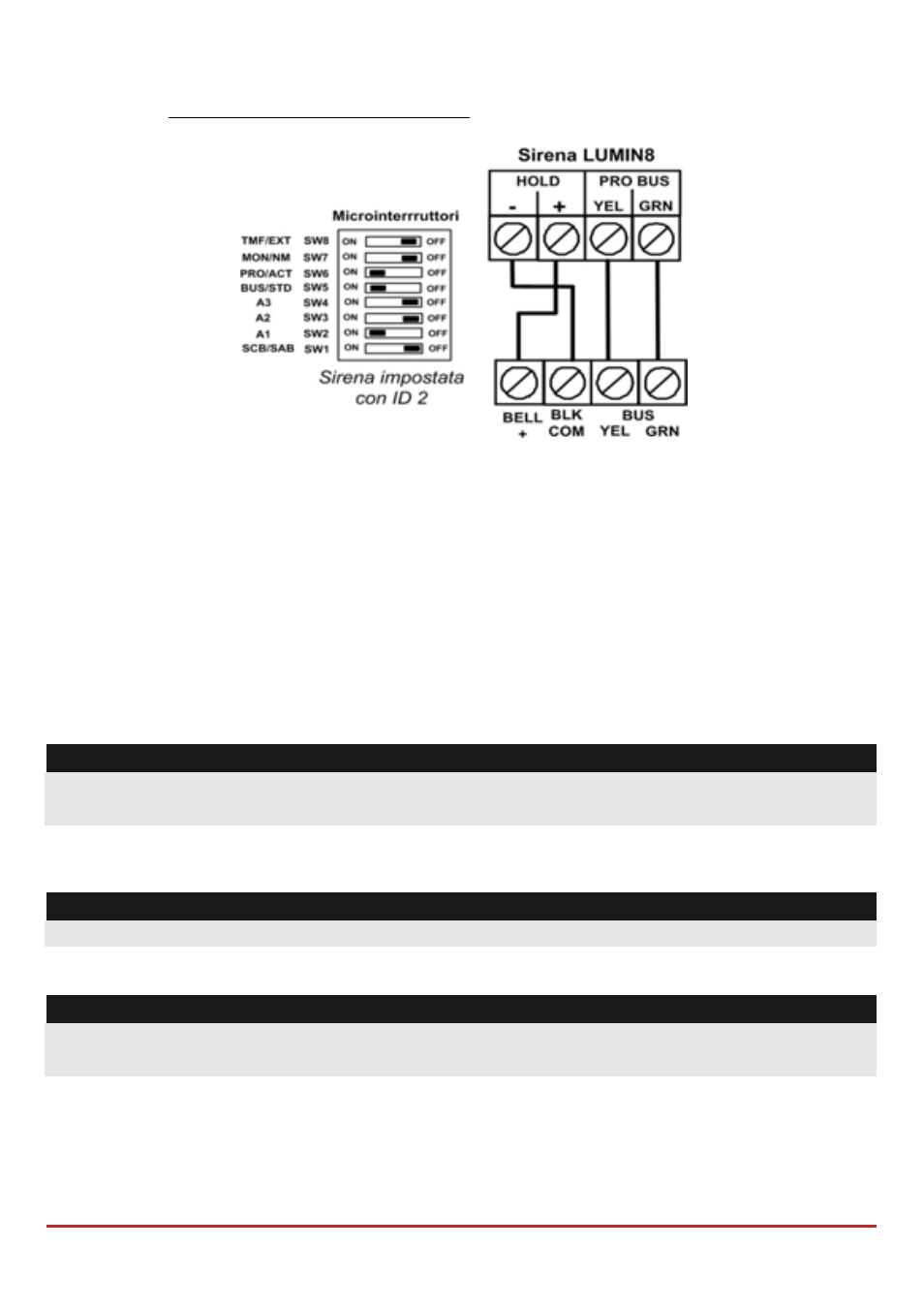

Lumin 8 (disponibile per altri mercati)
Collegamento dei rivelatori BUS
Possono essere indirizzati un massimo di 32 rivelatori sul BUS della centrale LightSYS 2. I
rivelatori BUS possono essere configurati sul BUS principale oppure tramite l’espansione
zone BUS (BZE).
Per la descrizione dettagliata delle opzioni di ogni rivelatore fare riferimento alle
istruzioni fornite assieme al prodotto.

Collegamento di un rivelatore BUS al BUS principale di LightSYS
1. Utilizzando i microinterruttori impostare il corretto indirizzo ID del rivelatore
(da 1 a 32).
Nota:
Per i rivelatori WatchOUT, LuNAR e WatchIN e Microfono Selettivo selezionare, tramite il
microinterruttore dedicato, la modalità di funzionamento BUS.
2. Cablare i morsetti bus AUX RED (Rosso), COM BLK (Nero), BUS YEL (Giallo) e
BUS GRN (Verde) al BUS della LightSYS 2.
Nota:
La lunghezza massima del cavo calcolando tutte le diramazioni è di 300 metri.

Collegare un rivelatore BUS utilizzando l’espansione zone BUS (BZE)
Nota Importante:
Il collegamento di un rivelatore BUS, utilizzando la BZE, può essere effettuato solo se
l’espansione zone BUS è versione firmware 09 o successiva (P/N: RP128EZB000x)
1. Selezionare l’ID della BZE (da 1 a 3) usando i microinterruttori 1‐3 del banco SW1.
2. Impostare il microinterruttore 3 del banco SW2 su ON.
3. Cablare i morsetti della BZE marcati come TO PANEL al BUS della LightSYS 2.
4. Impostare l’indirizzo del rivelatore BUS (da 1 a 32) utilizzando il banco di
microinterruttori a bordo del rivelatore.
