Nota:
Non ripetere lo stesso indirizzo di un rivelatore BUS due volte sulla stessa scheda di
espansione BZE.
5. Cablare i morsetti BUS di ogni rivelatore ai morsetti TO DEVICE della

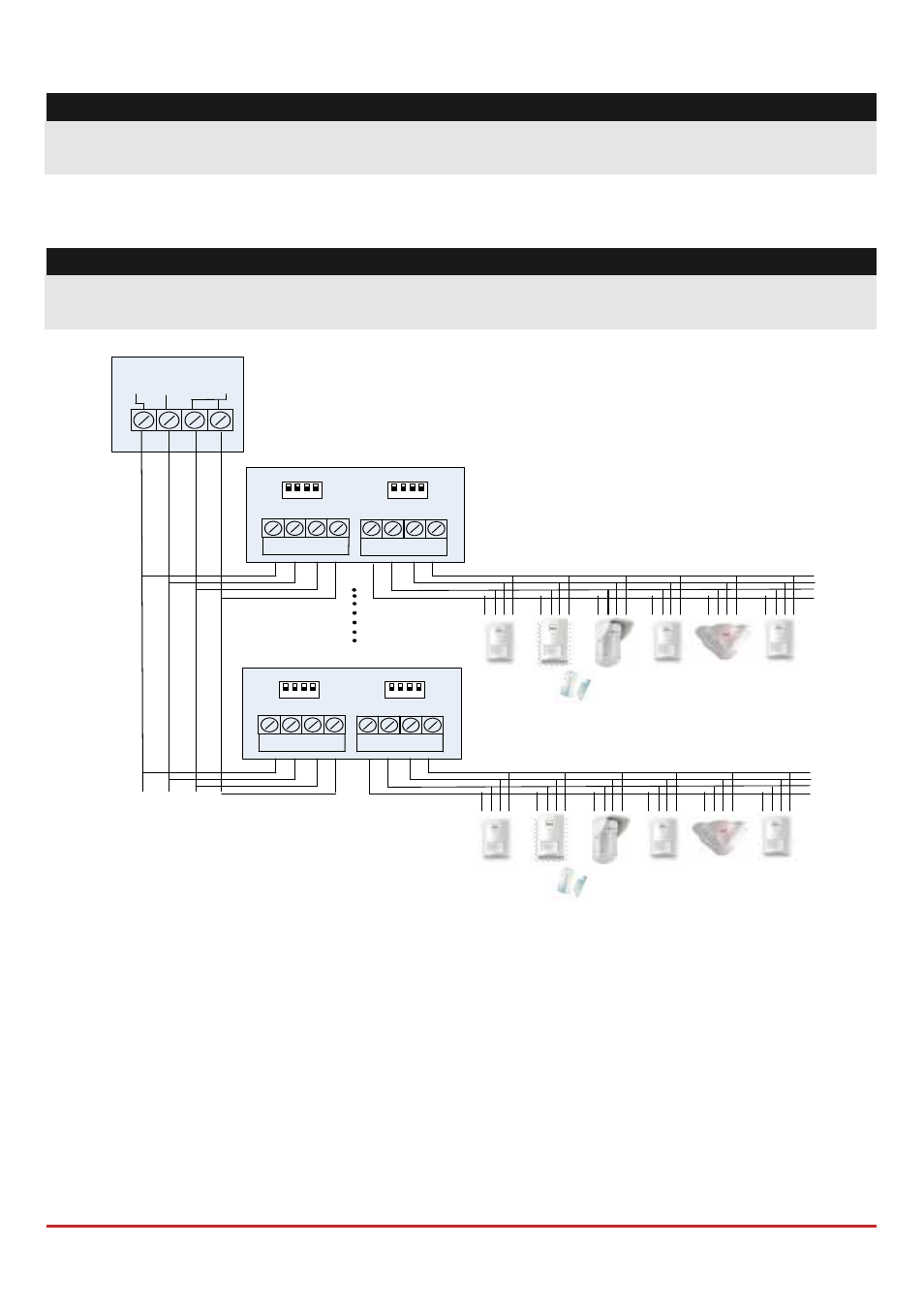

espansione BZE. (Vedere la figura seguente).
Nota:
Per avere la massima stabilità del sistema è consigliabile NON superare la distanza massima
di cablaggio pari a 300 metri, calcolati sommando tutte le diramazioni del BUS di Espansione.
Quando è collegata alla centrale LightSYS 2 l’espansione zone BUS deve essere impostata per
supportare 32 zone BUS. Possono essere collegate fino a 4 espansioni zone BUS alla centrale
LightSYS 2.
Espansione a Singola Zona
L’espansione a singola zona (BZ1) consente di connettere qualsiasi rivelatore al BUS RISCO.
Utilizzando la connessione BUS si può facilitare l’installazione collegando qualsiasi rilevatore
tradizionale a qualsiasi punto della linea BUS. Può essere inoltre selezionata per ogni
rivelatore una delle terminazioni supportate dalla centrale: NO, NC, EOL, DEOL.
