Capitolo 3, Installazione degli accessori bus – RISCO Group LightSYS 2 Manuale d'uso
Pagina 50
Pagina 50
Capitolo 3
Installazione degli Accessori BUS
Questo capitolo illustra l’installazione dei dispositivi sul BUS della LightSYS 2, tra cui:
Tastiere, pagina 53
Espansione 8‐Zone, pagina 53
Uscite di utilità, pagina 55
Ricevitore Radio, pagina 58
Error! Reference source not found.Alimentatore Supplementare supervisionato da 1.3 o 3
Amp., pagina 60
Modulo Vocale, pagina 66
Sirene, pagina 68
Collegamento dei rivelatori BUS, pagina 70
Espansione a Singola Zona, pagina 71
Completare lʹinstallazione, pagina 74.
Per la descrizione dettagliata delle opzioni di ogni dispositivo fare riferimento alle istruzioni
fornite assieme ad esso.
Connessioni Bus
I quattro morsetti a sinistra degli ingressi di zona, rappresentano il BUS di espansione. Questi
morsetti supportano la connessione di tastiere, moduli di espansione e altri dispositivi. Le
connessioni sono da morsetto a morsetto con codici colore come di seguito elencati:
AUX RED (Rosso): Alimentaz. +12Vcc BUS YEL (Giallo): Connessione segnale Dati
COM BLK (Nero): Alimentazione 0V
BUS GRN (Verde): Connessione segnale Dati
Collegare tastiere ed espansioni/accessori necessari all’installazione utilizzando le connessioni
BUS.

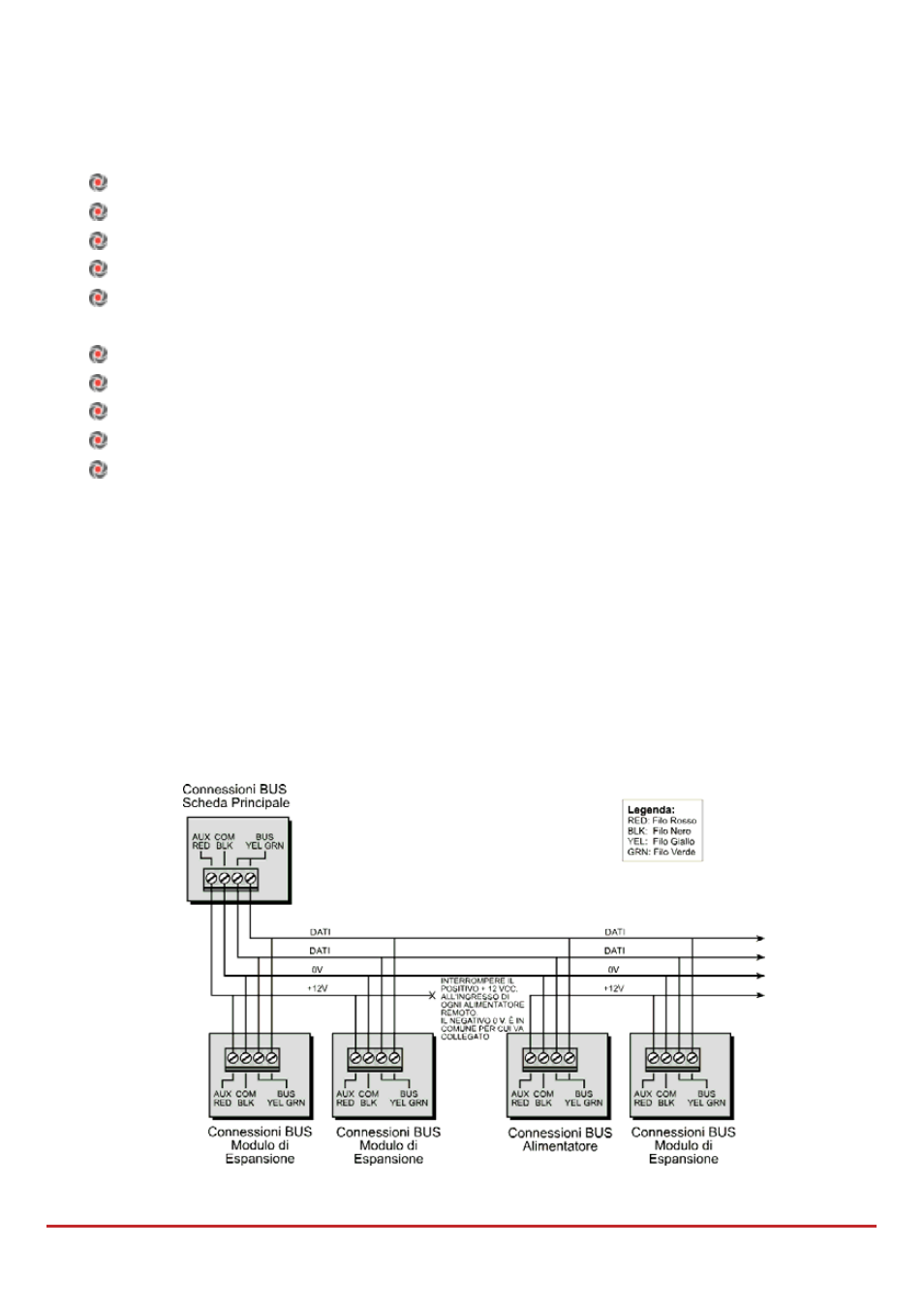

Figura 3-1
:
Morsettiera per le connessioni BUS
