Pagina 61

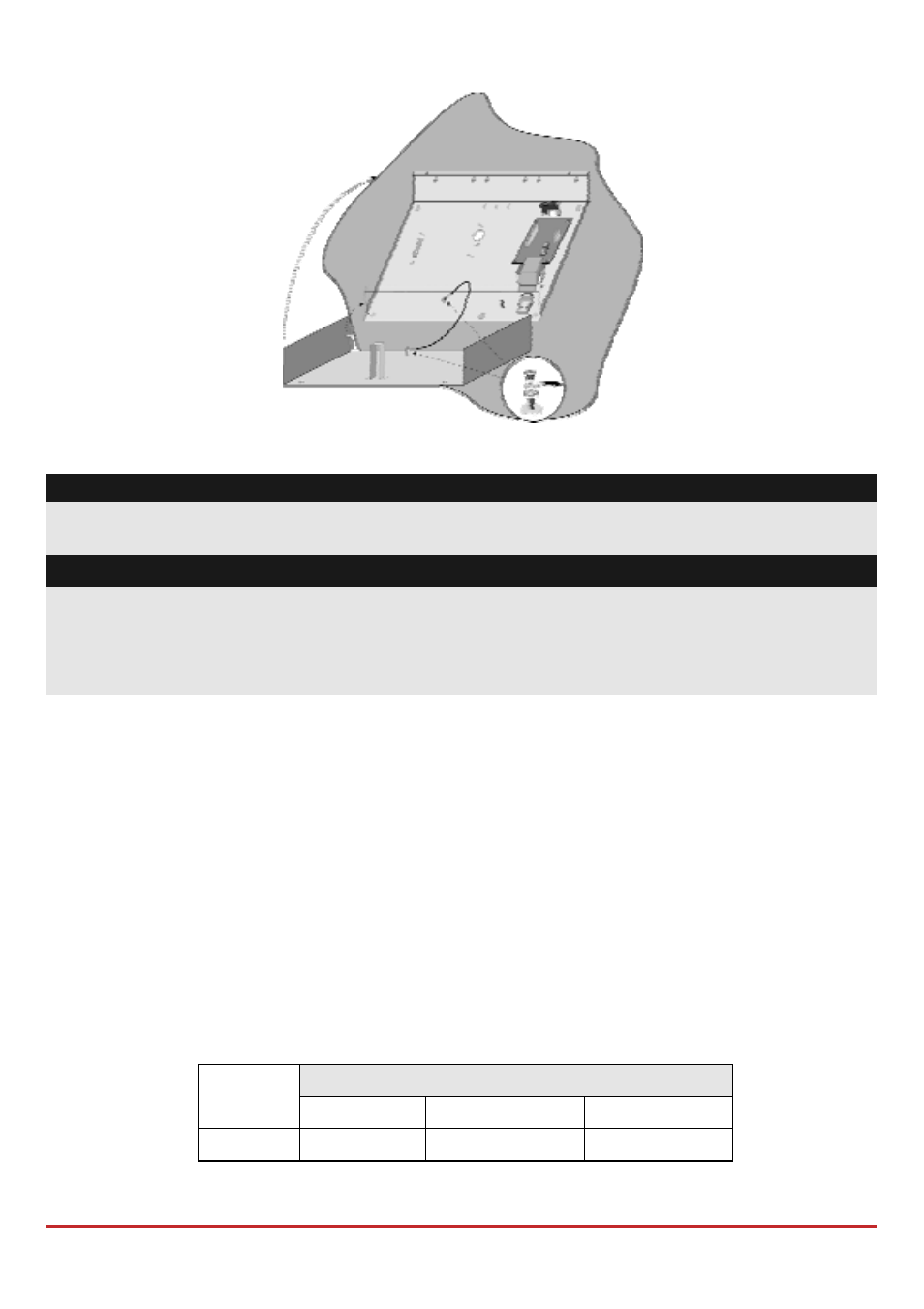

Figura 3-10: Modulo Alimentatore all’interno del Contenitore Metallico

Nota:

Prima di procedere all’installazione, calcolare l’assorbimento di corrente totale dei dispositivi
collegati, in modo da non superare il massimo assorbimento disponibile dall’Alimentatore.

Importante:

Per evitare il rischio di scariche elettriche, scollegare tutte le sorgenti di alimentazione prima
di qualsiasi intervento di manutenzione.  In nessun caso la tensione proveniente dalla rete
elettrica può essere collegata al modulo in un punto diverso dal blocchetto porta fusibile
dedicato a questo tipo di connessione.

2. Posizionare il contenitore dell’alimentatore in un luogo asciutto e pulito, vicino

alla rete elettrica.

3. Aprire il contenitore metallico dell’alimentatore svitando le viti apposite.
4. Quando si fissa al muro il contenitore metallico dell’alimentatore supplementare

da 3 Amp., si consiglia di utilizzare viti da Ø4.2mm, 32mm di lunghezza (DIN
7981 4.2X32 ZP).

5. Collegare il cavo della rete elettrica della proprietà al blocchetto porta fusibile

dedicato.

6. Collegare i morsetti del Modulo Alimentatore come segue:

a. Collegamento dei morsetti del BUS: Collegare solo 3 dei quattro morsetti

del bus 485. Il collegamento della tensione positiva (AUX) non deve essere
eseguito.



MORSETTI ESPANSIONE BUS

COM

BUS

BUS

Colore

BLK (Nero)

YEL (Giallo)

GRN (Verde)
