Cablaggio Scheda Principale
La centrale LightSYS 2 integra connettori e interfacce per tutti i moduli di
espansione principali. Inoltre la morsettiera della scheda principale permette
l’utilizzo di dispositivi di segnalazione acustica nonché di comunicazione digitale
necessari per la realizzazione di un sistema d’allarme completo.

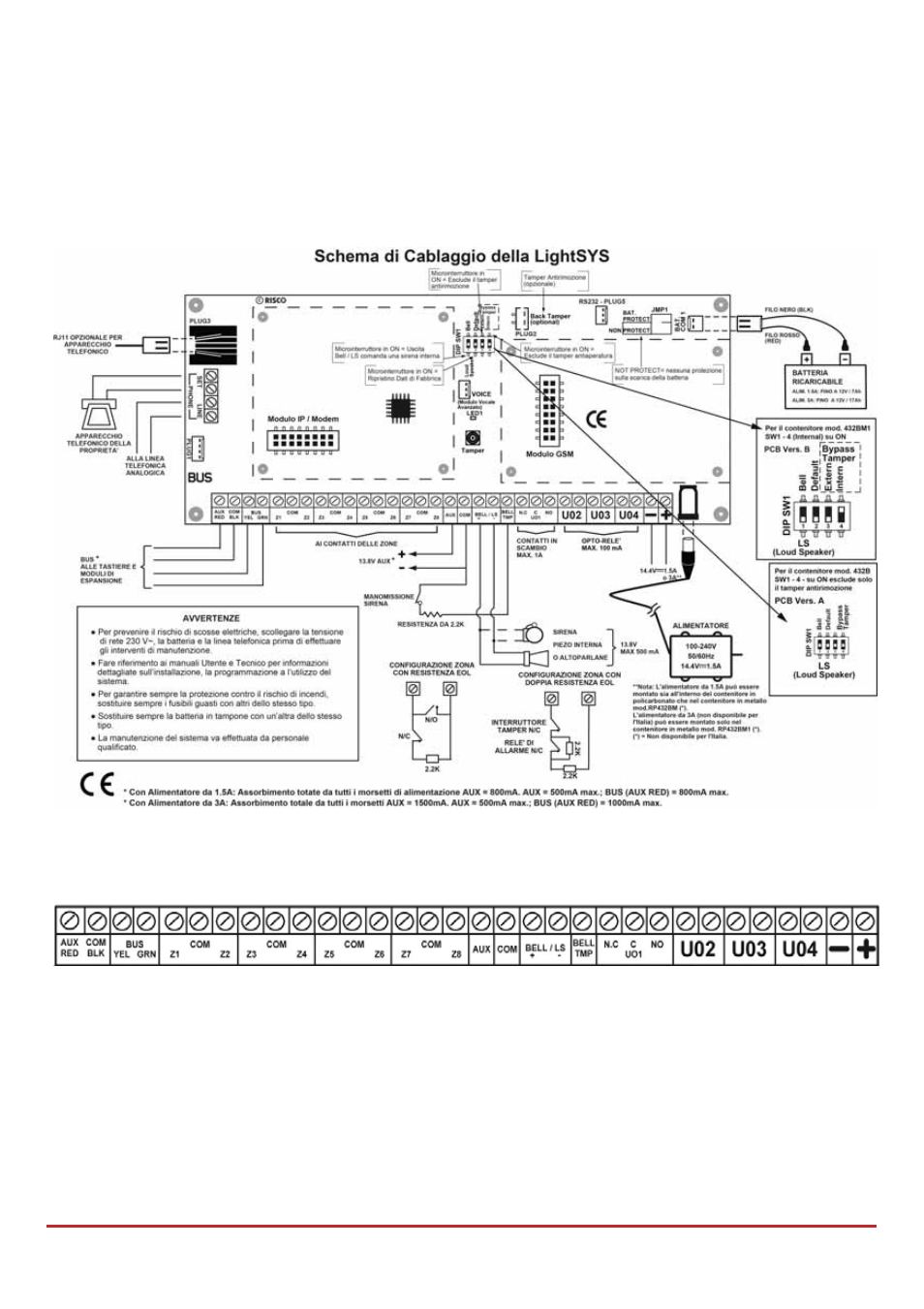

Figura 2-5: Diagramma di cablaggio della scheda principale
Scheda Principale — Connessione Bus
Figura 2-6: Morsettiera scheda principale
I quattro morsetti a sinistra degli ingressi di zona, rappresentano il BUS di espansione. Questi
morsetti supportano la connessione di tastiere, moduli di espansione e altri dispositivi. Le
connessioni sono da morsetto a morsetto con codici colore come di seguito elencati:
AUX RED (Rosso): Alimentazione +12Vcc BUS YEL (Giallo): Connessione segnale Dati
COM BLK (Nero): Alimentazione 0V
BUS GRN (Verde): Connessione segnale Dati
Collegare tastiere ed espansioni/accessori necessari all’installazione utilizzando le connessioni
BUS. (Fare riferimento alla tabella sui cavi da utilizzare nell’Appendice C).
