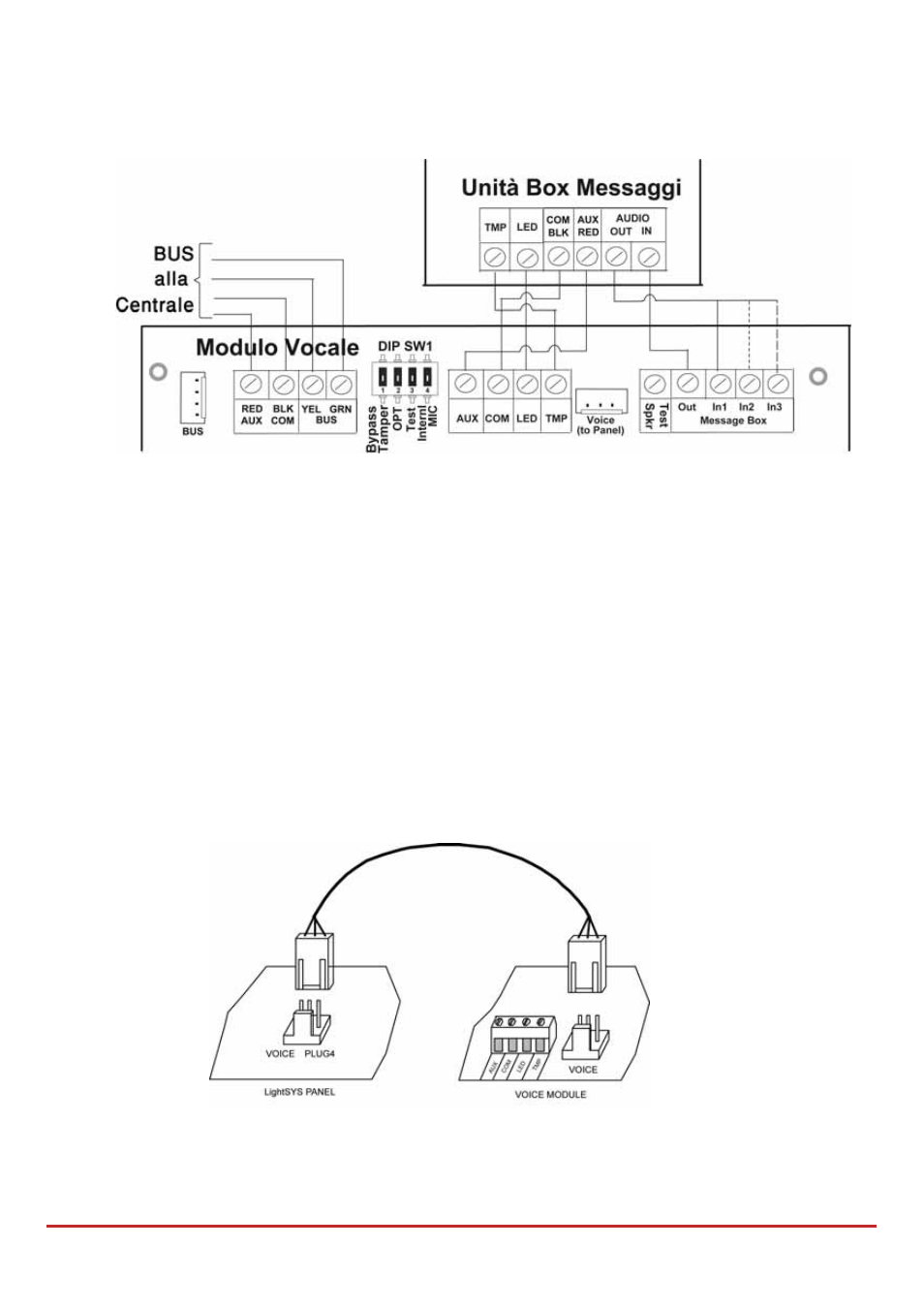

Schema di cablaggio:
Figura 3-13: Cablaggio Modulo Vocale — Box Messaggi
a. Connessione BUS: La connessione al bus 485 della centrale può essere
effettuata tramite i morsetti del modulo vocale AUX (RED), COM (BLK),
BUS (YEL) e BUS (GRN) oppure collegando il connettore rapido a 4
conduttori, fornito con il modulo, al morsetto BUS PLUG1.
b. Se necessario, collegare l’Unità Box Messaggi come illustrato nello schema
sopra.
c. VOICE (PLUG4): Permette il collegamento del modulo vocale al connettore
VOICE situato sulla scheda elettronica della centrale LightSYS 2. Il cavo per
questa connessione è fornito con il modulo vocale. Tramite questo
connettore il modulo vocale trasmette i segnali audio alla centrale che li
inoltra sulla linea telefonica per le operazioni di comunicazione remota con
i numeri telefonici Seguimi FM.
2. Predisporre il modulo vocale all’interno del contenitore plastico assieme alla
centrale LightSYS 2 e collegare le due unità.
