Collegamenti esterni

SMA Solar Technology AG

70

SC20_25_35-IIT094521

Istruzioni per l’installazione

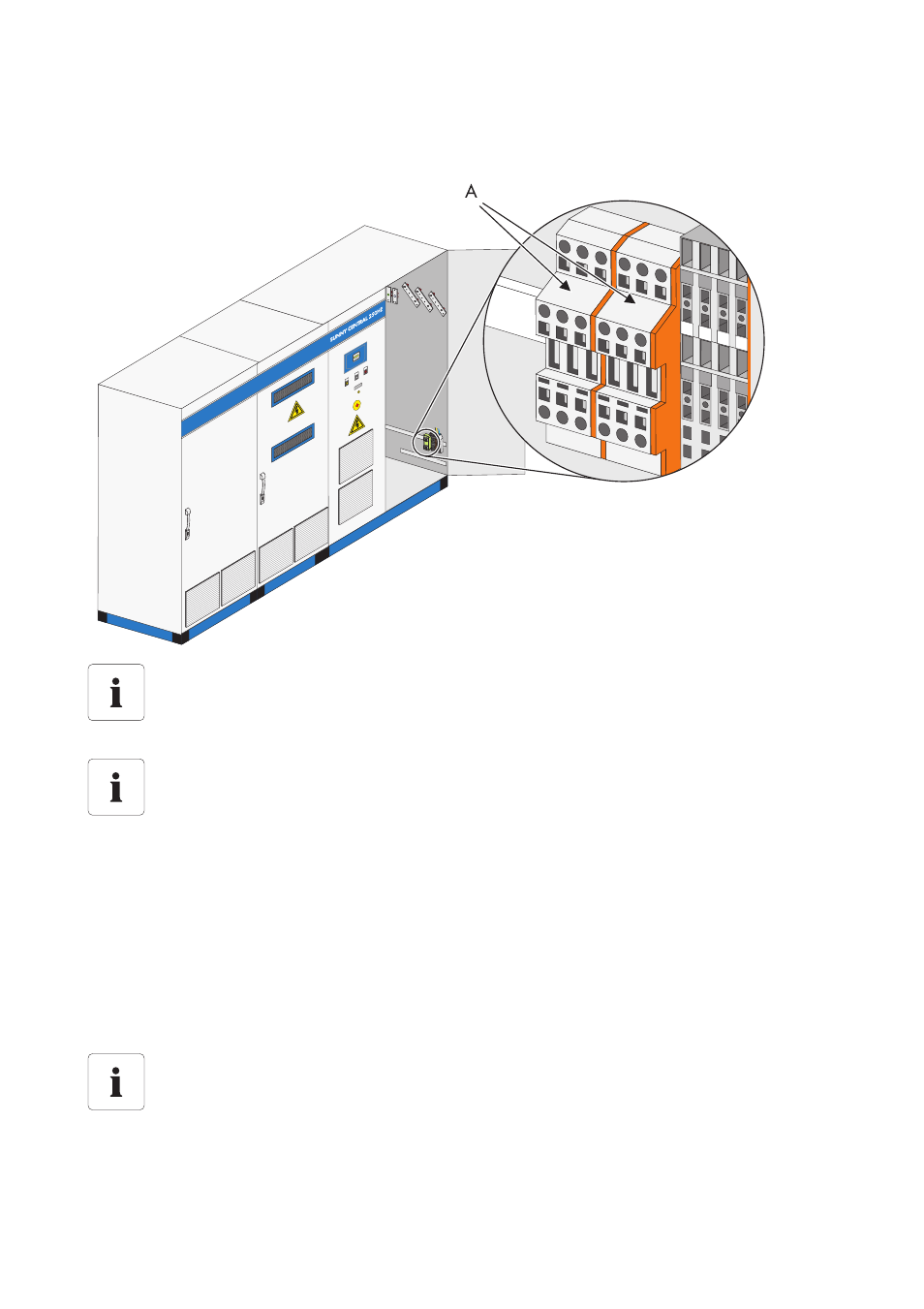

Nel Sunny Central 350 i collegamenti dell'HUB sono effettuati su morsetti (A). La figura seguente
mostra la posizione dei morsetti di collegamento del Sunny Central 350.

6.9.3 Interfacce seriali per la connessione in team

Quando si utilizza la funzione team, la connessione per la comunicazione avviene attraverso la porta
COM1 di entrambi i Sunny Central Control. La terminazione viene eseguita nel Sunny Central
Control. Le terminazioni dei Sunny Central Control sono predisposte di fabbrica.

1. Rimuovere il ponticello sull'HUB (RS485 OUT).
2. Inserire il cavo CAT5 (il cavo CAT5 è parte della dotazione).

Posizione dell'HUB
Con l'identificazione apparecchiatura (BMK) e lo schema elettrico in dotazione si può
stabilire la posizione esatta dell'HUB.

Descrizione tecnica del Sunny String-Monitor
Per ulteriori informazioni sul collegamento del cablaggio RS485 consultare la descrizione
tecnica del Sunny String-Monitor.

Descrizione tecnica del Sunny String-Monitor
La descrizione dettagliata dell'installazione del monitoraggio integrato della corrente delle
stringhe si trova nella documentazione in dotazione del Sunny String-Monitor.
