Collegamenti esterni SMA Solar Technology AG
66 SC20_25_35-IIT094521 Istruzioni per l’installazione
6.7.3 Panoramica degli ingressi analogici
6.7.4 Avvertenze sull'uso dei contatti per cavi schermati
Come linee di segnale e linee bus utilizzare sempre linee schermate. Realizzare il contatto tra lo
schermo della staffa di fissaggio per cavi schermati in dotazione su grande superficie. Il collegamento
si attua con i morsetti per cavi schermati in dotazione.

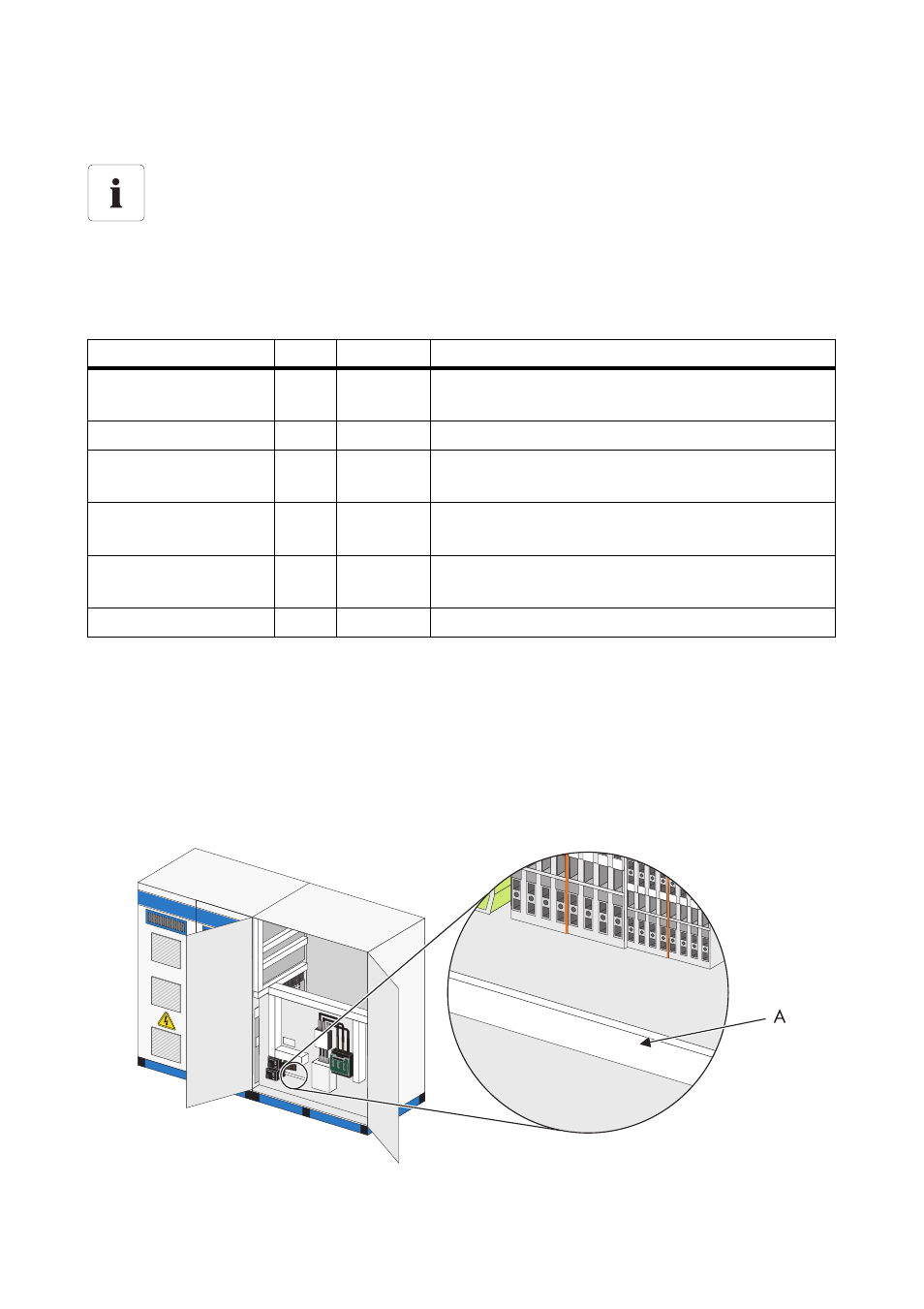

I morsetti di collegamento delle linee bus e di segnale si trovano nell'armadio CA. La figura seguente
mostra la posizione dei morsetti di collegamento del Sunny Central 250.
Assegnazione degli ingressi analogici sul Sunny Central Control
Per il collegamento degli ingressi analogici e per i segnali digitali utilizzare tassativamente
lo schema elettrico in dotazione.
L'allacciamento viene effettuato sui morsetti di collegamento. A tal fine osservare il
collegamento per sensori con tecnologia a quattro o due fili ed eventualmente la necessità
di trasformatori di misura.
Ingressi analogici Ain Nome Significato
Cliente Ain 1 ExtSolP Valore nominale esterno prescritto per la potenza
attiva
Cliente Ain 3 ExtSollrr Sensore irradiazione esterno
Cliente Ain 4 ExtGlolrr Solarimetro (per la misurazione dell'irradiazione
complessiva)
Cliente Ain 5 ExtAlarm Ingresso allarme esterno, per es. per monitorare il
funzionamento del trasformatore di media tensione
Cliente Ain 6 ExtSolQ Valore nominale esterno prescritto per la potenza
reattiva
Cliente Ain 8 TmpExt C Sensore esterno di temperatura / PT 100
