Collegamenti elettrici interni SMA Solar Technology AG
46 SC20_25_35-IIT094521 Istruzioni per l’installazione
5.7 Collegamento monitoraggio dell'isolamento (opzionale)
La linea di collegamento a 2 fili per il monitoraggio dell'isolamento si trova nel canale dei cavi di
trasmissione. Essi collegano l'armadio CC con il monitoraggio dell'isolamento. Il monitoraggio
dell'isolamento si trova nell'armadio CC.

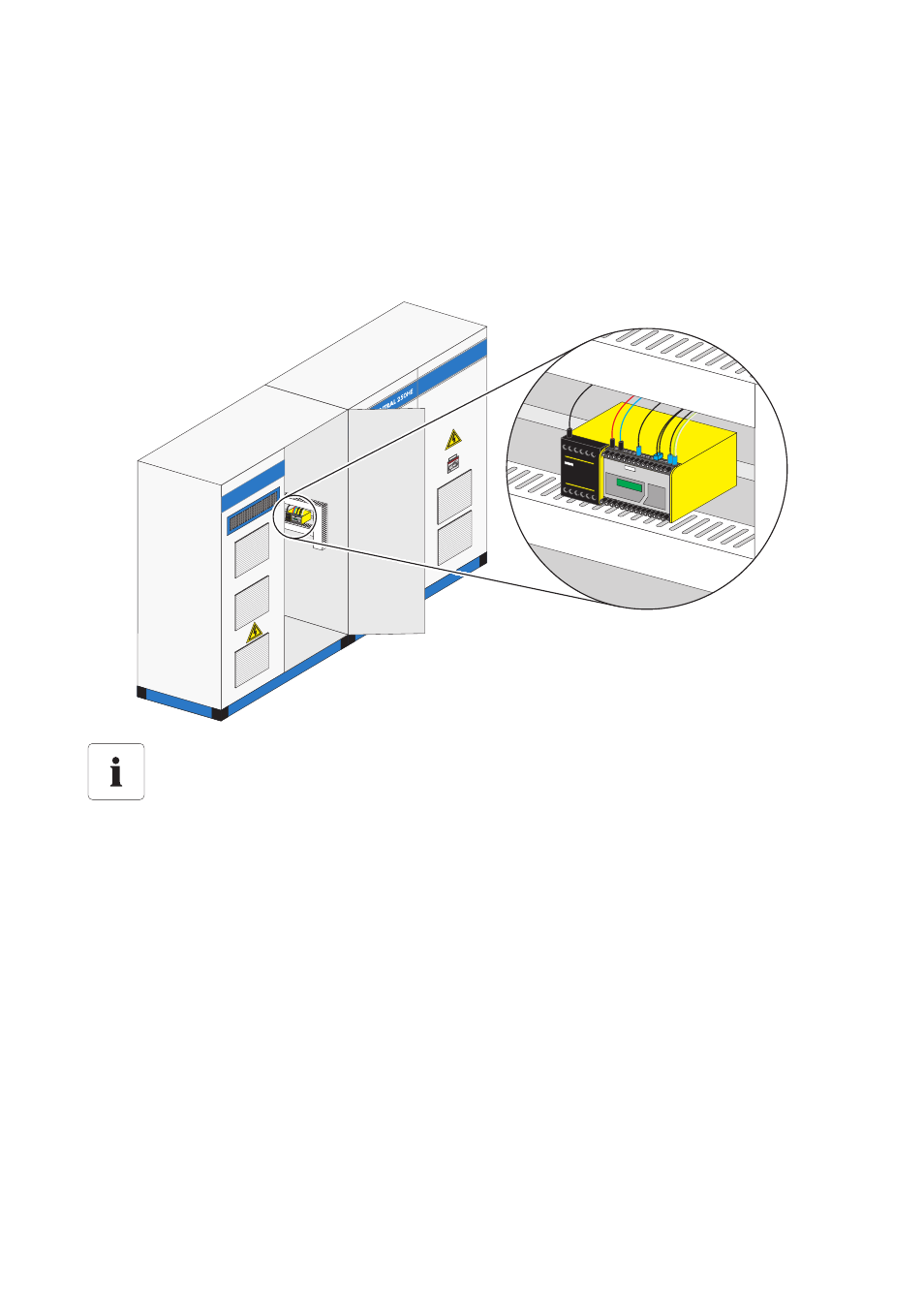

La figura seguente mostra, a titolo di esempio, la posizione del monitoraggio dell'isolamento del
Sunny Central 250.
1. Collegare il monitoraggio dell'isolamento.
☑ Il monitoraggio dell'isolamento è collegato.
Posizione del monitoraggio dell'isolamento
La posizione esatta del monitoraggio dell'isolamento varia a seconda del modello. Con
l'identificazione apparecchiatura (BMK) e lo schema elettrico in dotazione si può stabilire
la posizione esatta del monitoraggio dell'isolamento.
