SMA Solar Technology AG Collegamenti esterni
Istruzioni per l’installazione SC20_25_35-IIT094521 63
I fusibili CC sono disposti su 2 file. Prima i cavi vengono collegati ai fusibili CC della piastra di
montaggio posteriore. Dopo il collegamento dei cavi CC posteriori si possono collegare ai fusibili i
cavi CC anteriori.

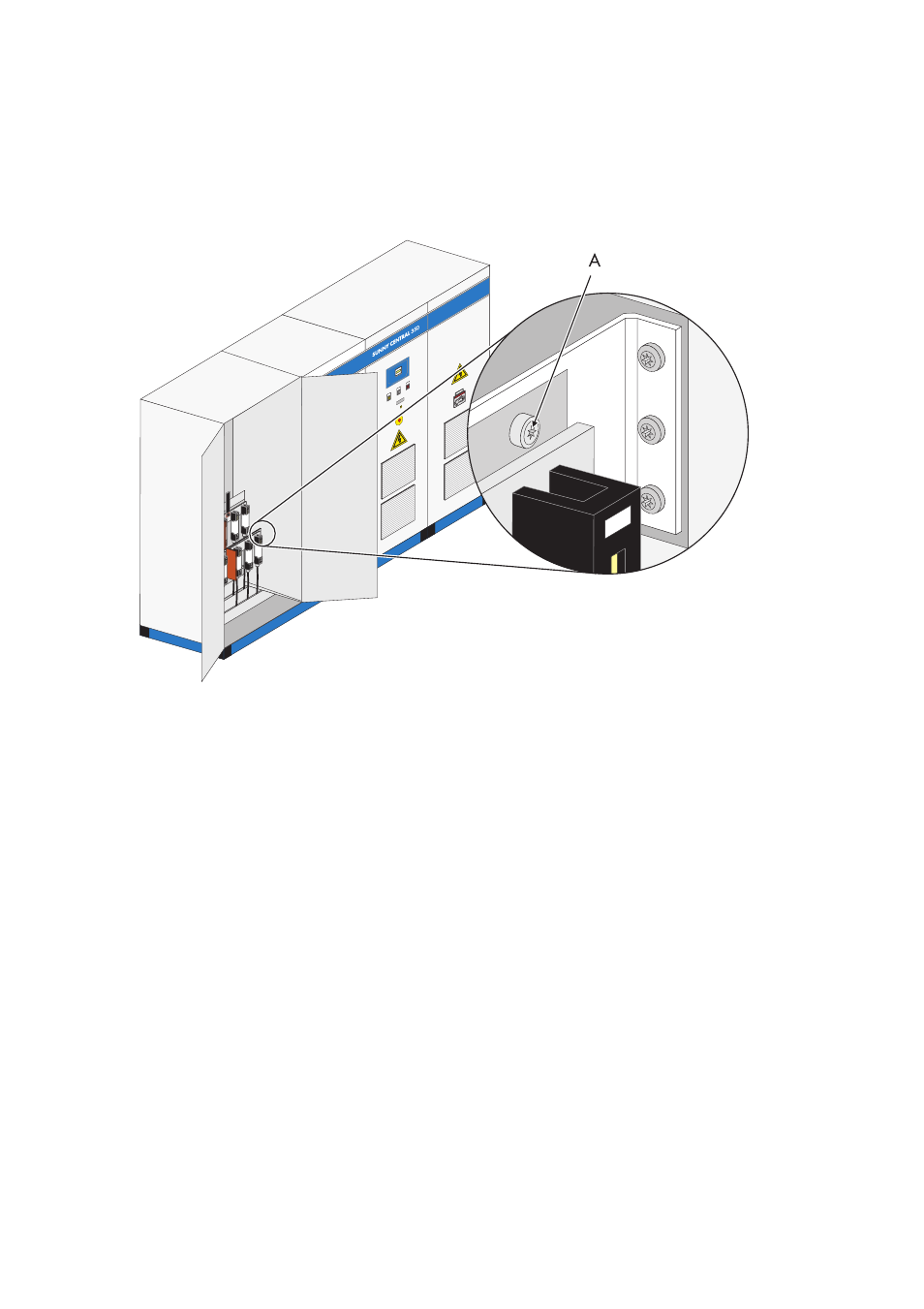

1. Smontare la piastra di montaggio anteriore (A) con gli inserti fusibili CC.
2. Introdurre i cavi nell'armadio CC attraverso l'apertura nella base dell'armadio.
3. Provvedere i cavi di capocorda.
4. Collegare i cavi ai fusibili CC della piastra di montaggio posteriore.
5. Montare l'elemento di scarico della tensione dei cavi CC. Le fascette necessarie sono comprese
nel volume di fornitura. Fissare le fascette alla canalina.
6. Rimontare la piastra di montaggio anteriore.
☑ I cavi sono collegati ai fusibili CC della piastra di montaggio posteriore.
7. Introdurre i cavi nell'armadio CC attraverso l'apertura.
8. Provvedere i cavi di capocorda.
9. Collegare i cavi ai fusibili CC della piastra di montaggio anteriore.
10. Montare l'elemento per scaricare la trazione dei cavi di collegamento alla rete. Fissare tale
elemento alla canalina con fascette di fissaggio per cavi.
☑ I cavi CC sono ora collegati.
