Collegamenti esterni SMA Solar Technology AG
62 SC20_25_35-IIT094521 Istruzioni per l’installazione
1. Introdurre i cavi nell'armadio CC attraverso l'apertura nella base dell'armadio.
2. Provvedere i cavi di capocorda.
3. Collegare i cavi.
4. Montare l'elemento per scaricare la trazione dei cavi di collegamento alla rete. Fissare tale
elemento alla canalina con fascette di fissaggio per cavi.
☑ I cavi CC sono ora collegati.
6.5.2 Sunny Central 350

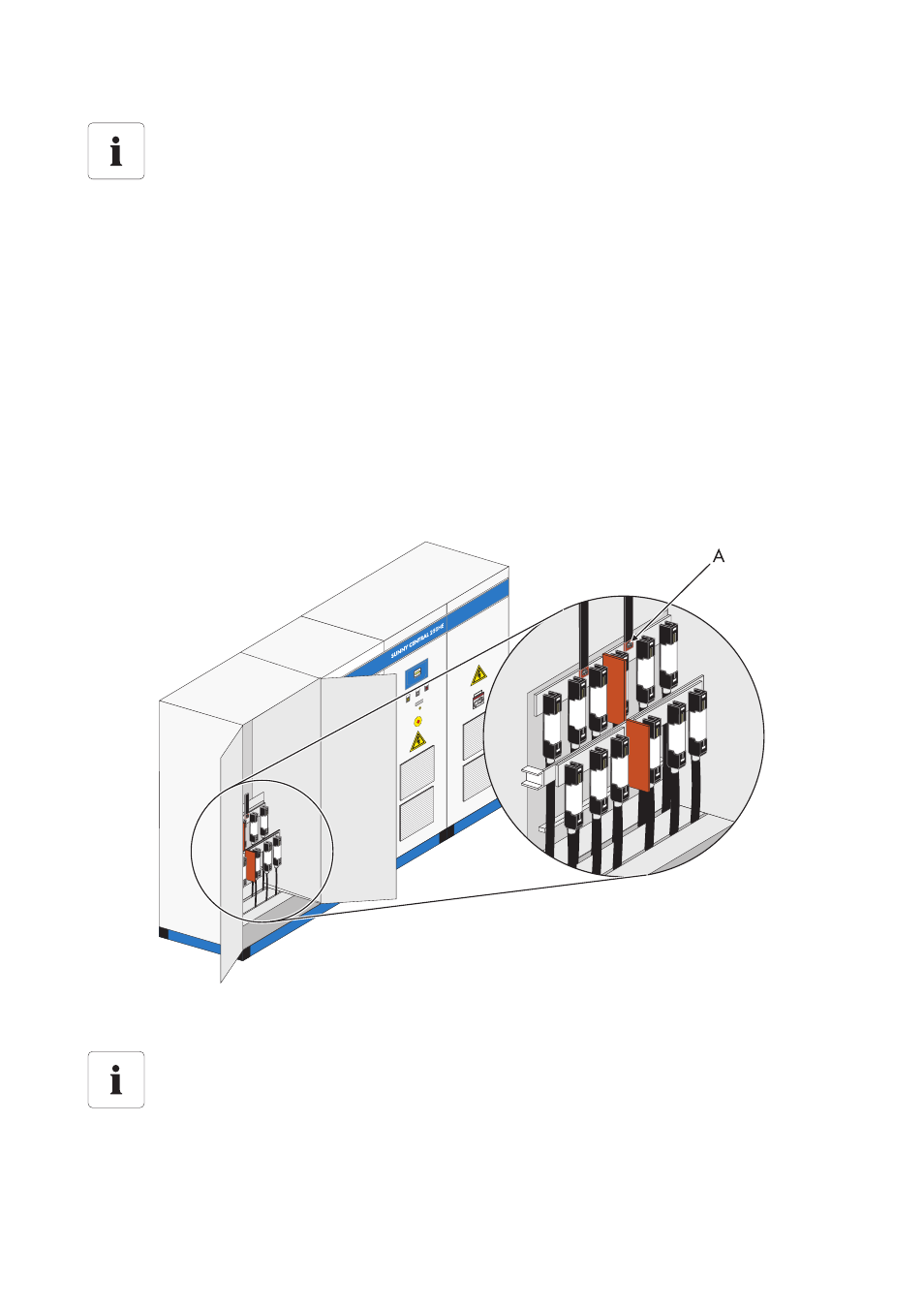

Lo schema seguente mostra a titolo di esempio i collegamenti degli ingressi CC del Sunny Central
350.
Posizione degli ingressi CC
La posizione esatta degli ingressi CC varia a seconda del modello. Con l'identificazione
apparecchiatura (BMK) e lo schema elettrico in dotazione si può stabilire la posizione
esatta degli ingressi CC.
A Punto di collegamento cavo CC
Posizione degli ingressi CC
La posizione esatta degli ingressi CC varia a seconda del modello. Con l'identificazione
apparecchiatura (BMK) e lo schema elettrico in dotazione si può stabilire la posizione
esatta degli ingressi CC.
