SMA Solar Technology AG Collegamenti esterni
Istruzioni per l’installazione SC20_25_35-IIT094521 57

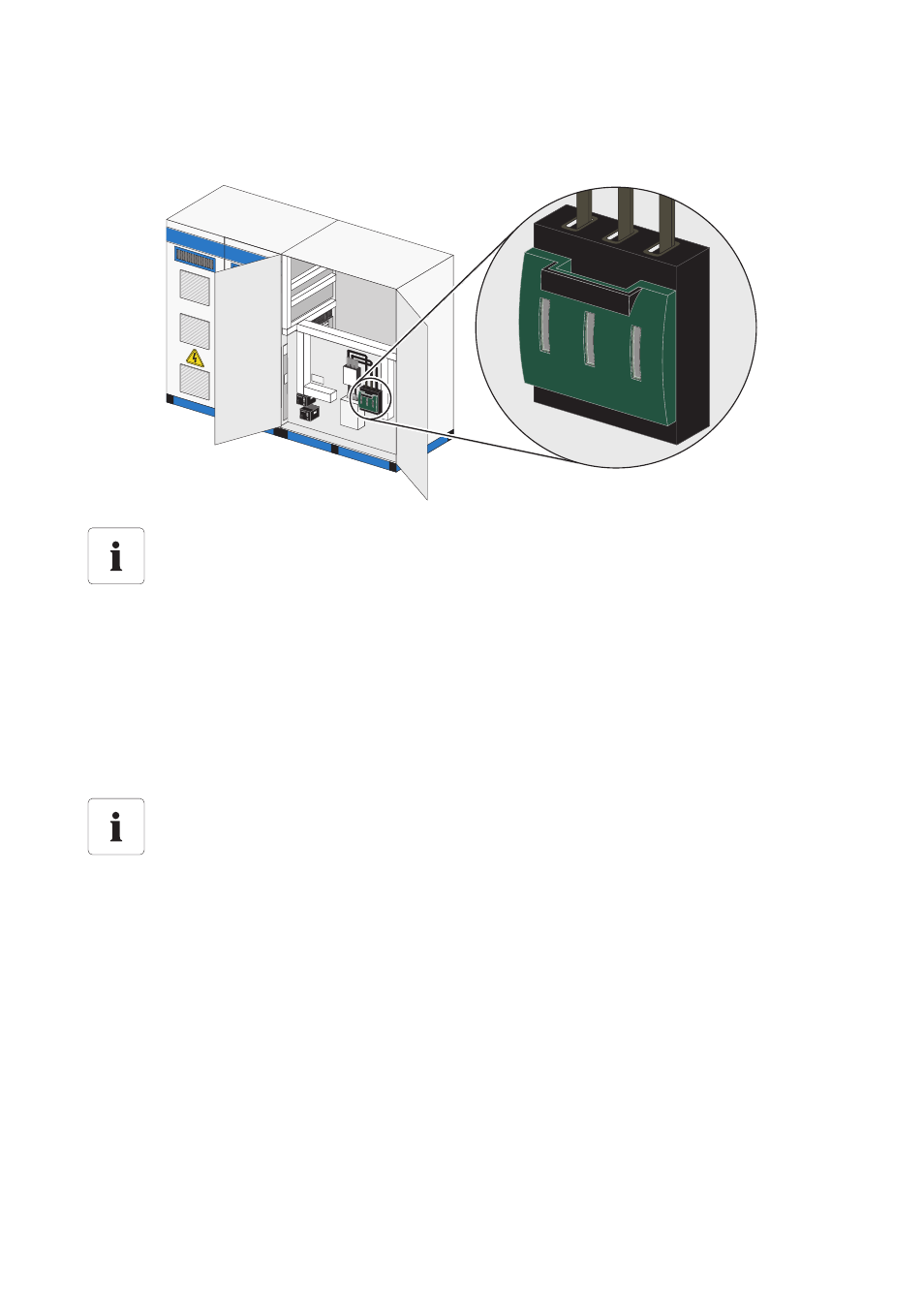

La figura seguente mostra, a titolo di esempio, i punti di collegamento per la rete CA del Sunny
Central 250HE.
1. Introdurre i cavi nell'armadio CA attraverso l'apertura nella base dell'armadio.
2. Provvedere i cavi di capocorda.
3. Collegare i cavi.
4. Montare l'elemento per scaricare la trazione dei cavi di collegamento alla rete CA. Fissare tale
elemento alla canalina con fascette di fissaggio per cavi.
☑ I cavi CA sono collegati.
Posizione dei punti di collegamento alla rete CA
La posizione esatta dei punti di collegamento alla rete CA varia a seconda del modello.
Con l'identificazione apparecchiatura (BMK) e lo schema elettrico in dotazione si può
stabilire la posizione esatta dei punti di collegamento alla rete CA.
Attenzione al campo rotante
Nei punti di collegamento alla rete ci deve essere un campo rotante destrorso. Se non c'è
un campo rotante destrorso il Sunny Central segnala un errore.
