4. Introdurre i cavi 2W2, 2V2 e 2U2 nell'armadio CC facendoli passare attraverso il pressacavo
(C).
5. Collegare i cavi 2W2, 2V2 e 2U2 all'alimentatore di potenza di destra.
PERICOLO!
Pericolo di incendio.
Se il collegamento degli alimentatori di potenza non è eseguito correttamente si può
sviluppare un incendio.
• Attenersi alla sequenza di collegamento degli alimentatori di potenza.

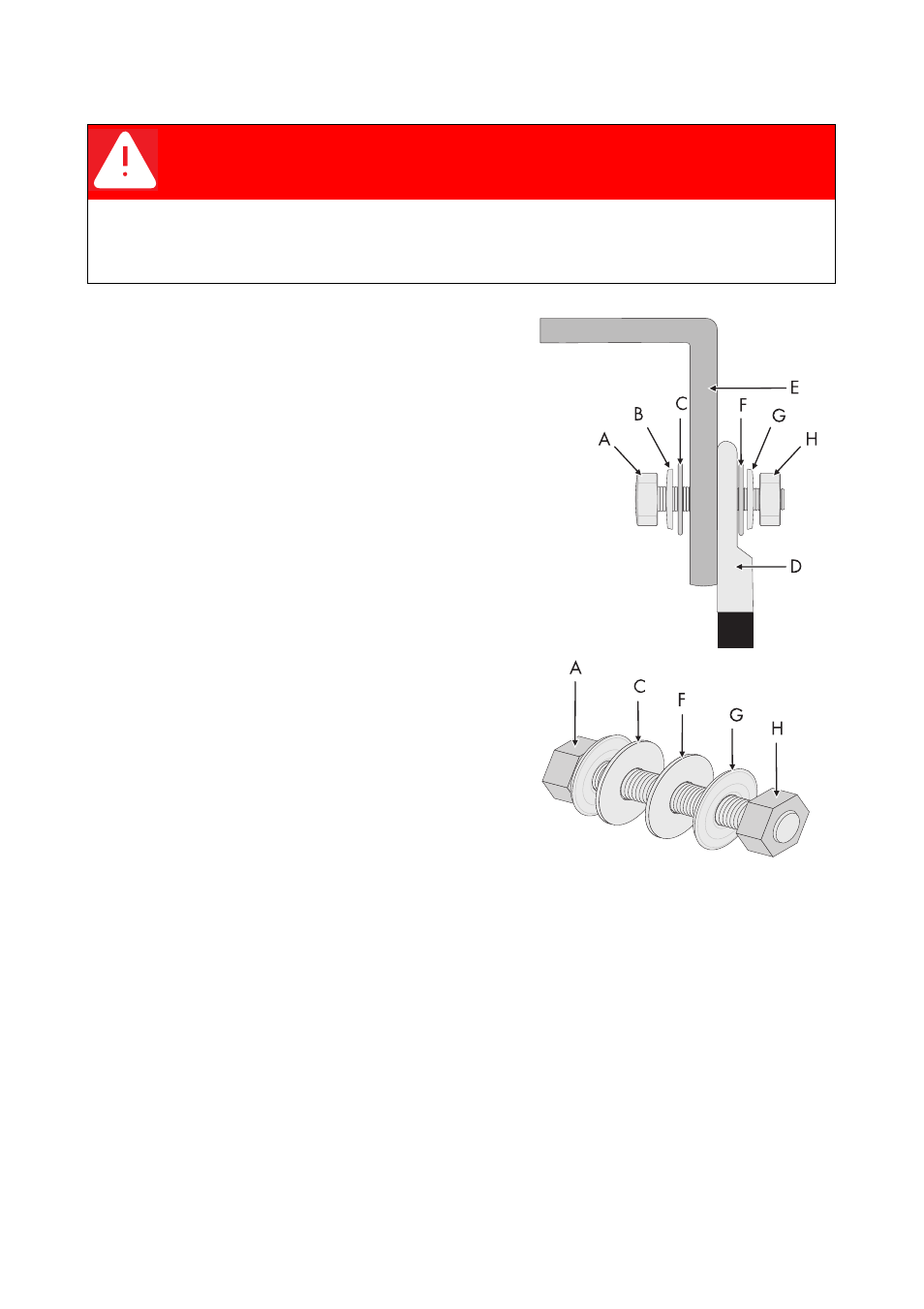

A Vite
B Rondella elastica
C Rondella
D Linguetta
E Capocorda cavo di potenza
F Rondella
G Rondella elastica
H Dado
