SMA Solar Technology AG Collegamenti esterni
Istruzioni per l’installazione SC20_25_35-IIT094521 67

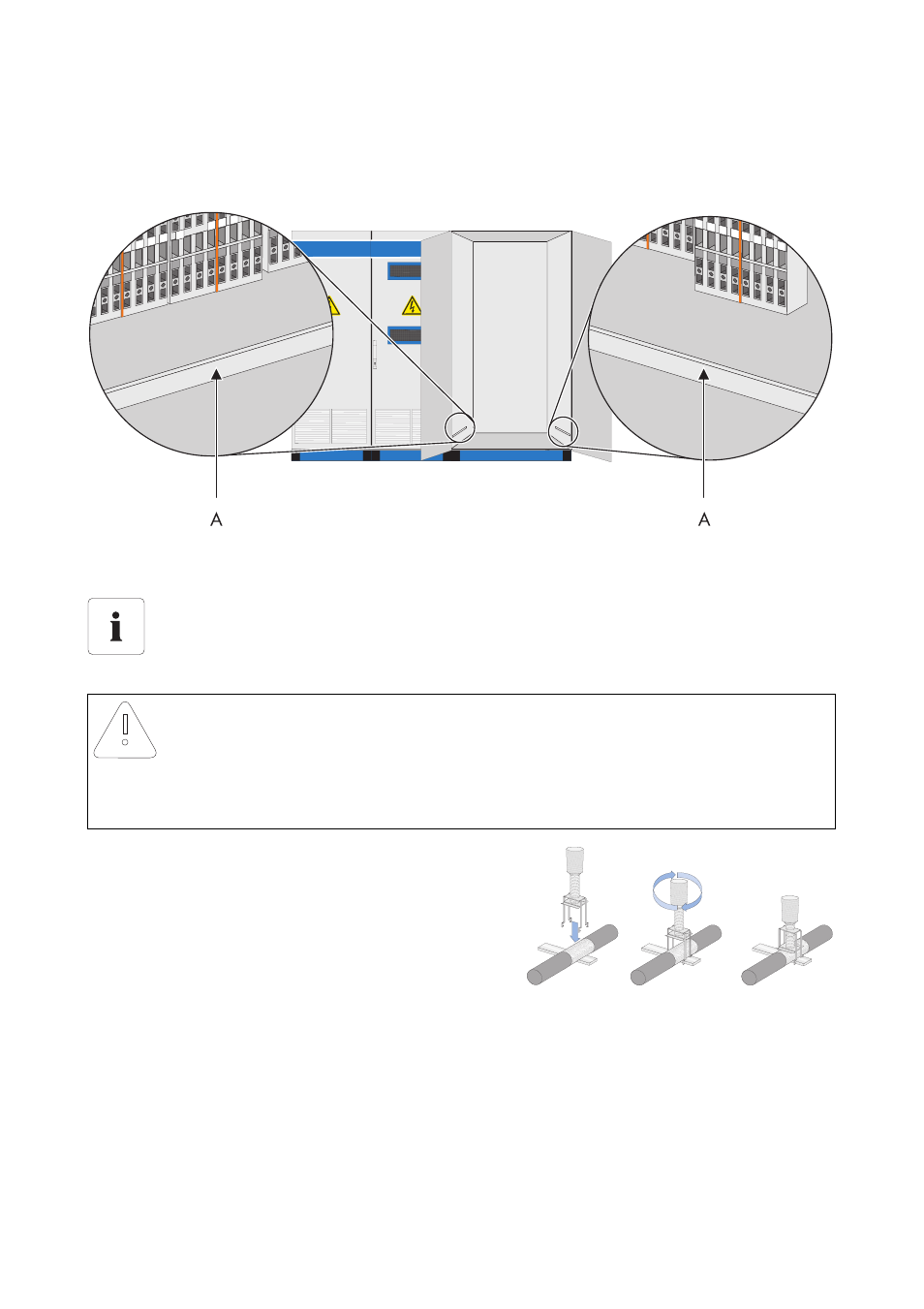

La figura seguente mostra la posizione dei morsetti di collegamento del Sunny Central 350..
1. Rimuovere l'isolamento della linea.
2. Applicare la staffa di fissaggio per cavi schermati.
☑ La staffa per cavi schermati si innesta.
3. Serrarla a mano. Non è necessario serrarla con un
cacciavite.
A Punto di collegamento staffa di fissaggio per cavi schermati
A Punto di collegamento staffa di fissaggio per cavi schermati
Posizione dei morsetti di collegamento delle linee bus e di segnale
Con l'identificazione apparecchiatura (BMK) e lo schema elettrico in dotazione si può
stabilire la posizione esatta dei morsetti di collegamento per le linee bus e di segnale.
AVVISO!
Danneggiamento delle staffe per cavi schermati
• Serrarle solo a mano.
• Il serraggio mediante cacciavite può danneggiare l'isolamento.
