SMA Solar Technology AG Collegamenti elettrici interni
Istruzioni per l’installazione SC20_25_35-IIT094521 49
5.9.2 Collegamento dei cavi team di Sunny Central 200 / 250 con
l'opzione “Protezione da sostanze chimicamente attive”
Il cablaggio team deve essere eseguito sull'apparecchio master e sull'apparecchio slave.
Nell'armadio CA i cavi team sono già preinstallati. I cavi team si trovano nell'armadio CA. I morsetti
di collegamento del cablaggio team si trovano nell'armadio CC.

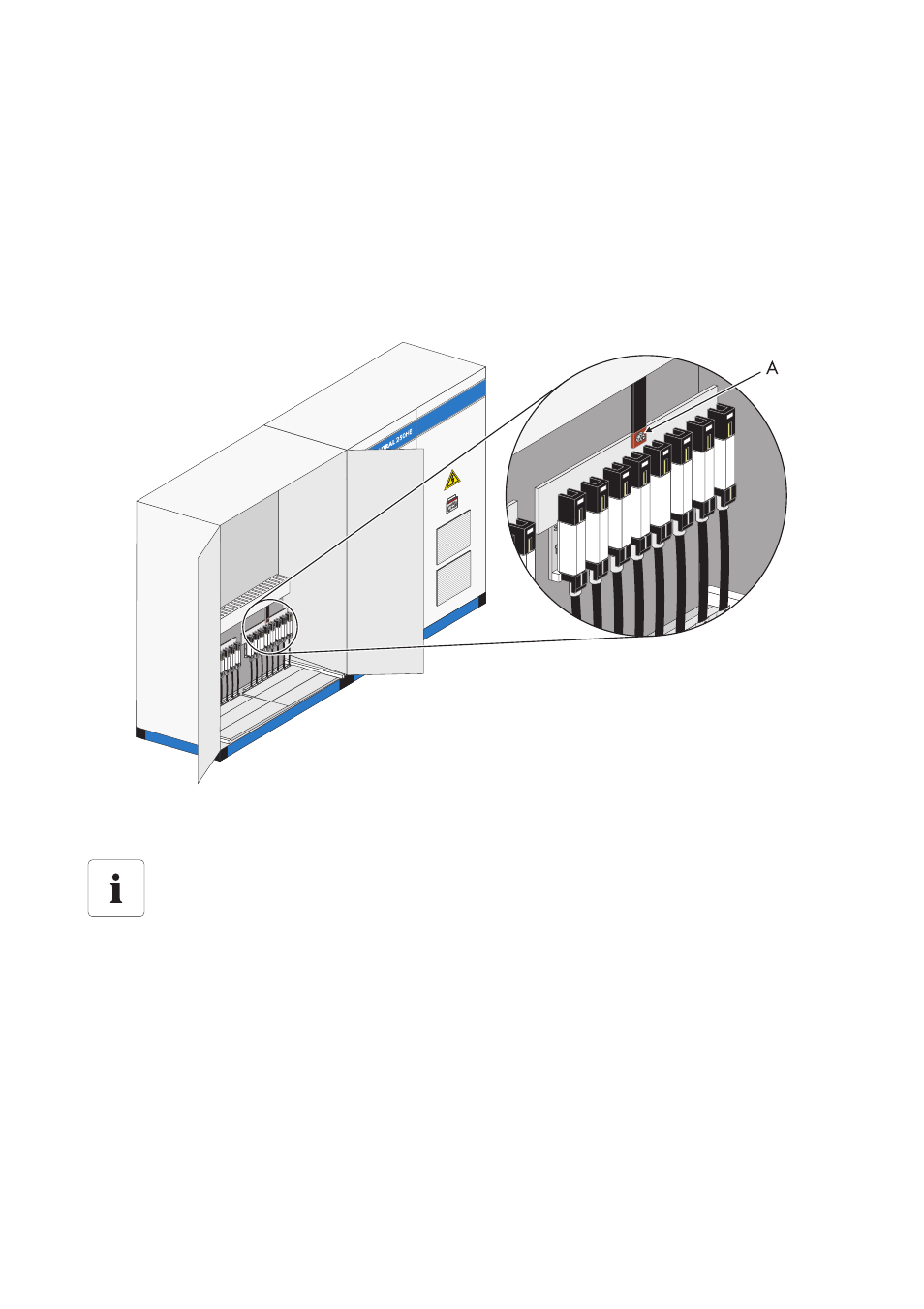

La figura seguente mostra la posizione dei morsetti di collegamento per il cablaggio team del Sunny
Central 250.
A Punto di collegamento cavo team
Posizione dei morsetti di collegamento del cablaggio team
Con l'identificazione apparecchiatura (BMK) e lo schema elettrico in dotazione si può
stabilire la posizione esatta dei morsetti di collegamento per il cablaggio team.
