Introduzione
2.4 V
isualizzazioni di stat
o

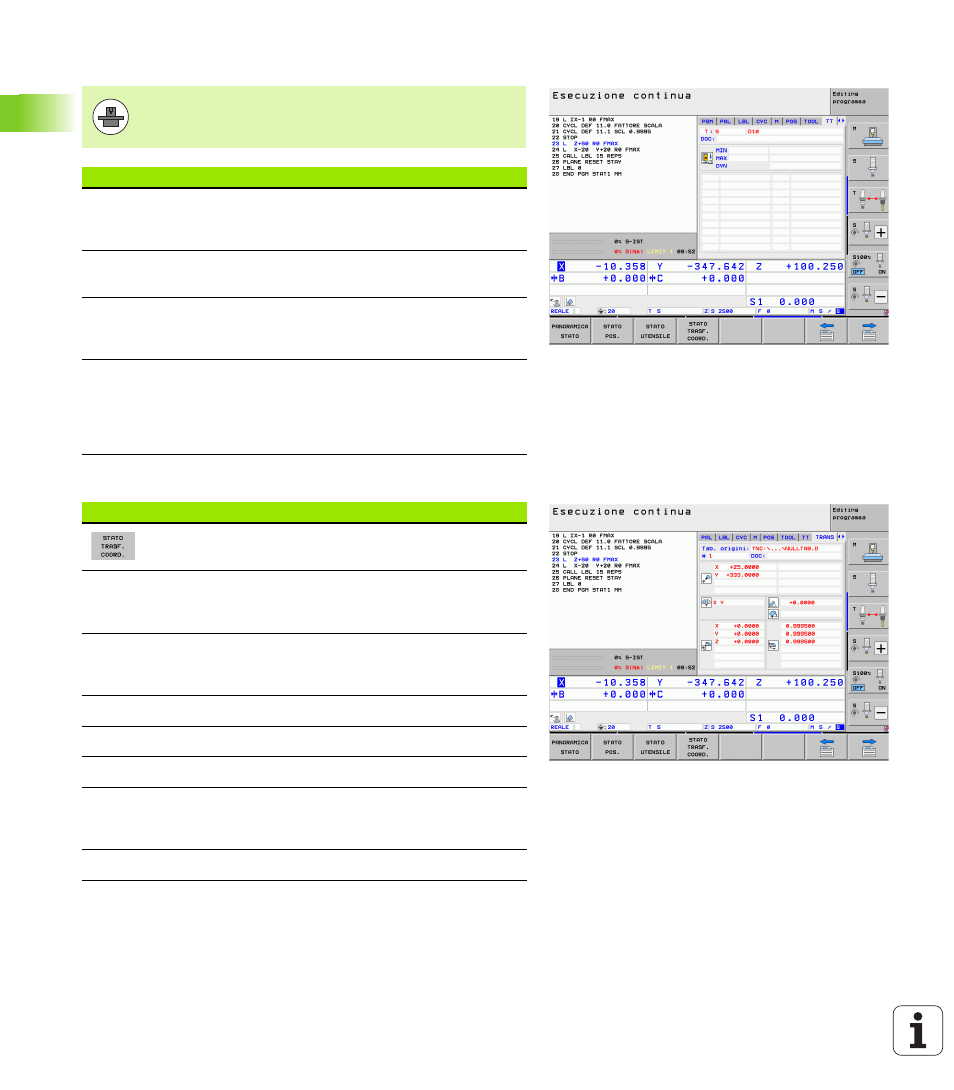

Misurazione utensile (scheda TT)
Conversioni di coordinate (scheda TRANS)
Vedere il manuale utente Programmazione di cicli, Cicli per la
conversione delle coordinate.
Il TNC visualizza la scheda TT solo se questa funzione è
attiva sulla macchina.
Softkey
Significato
Nessuna
selezione diretta
possibile
Numero dell'utensile da misurare
Indicazione se viene misurato il raggio o la
lunghezza dell'utensile
Valore MIN e MAX per la misurazione del
tagliente singolo e risultato della misurazione
con utensile rotante (DYN)
Numero del tagliente dell'utensile con relativo
valore di misura. Un asterisco dopo il valore di
misura indica il superamento della tolleranza
ammessa nella tabella utensili. Il TNC indica i
valori misurati di un massimo di 24 taglienti.
Softkey
Significato
Nome della tabella origini attiva
Numero dell'origine attiva (#), commento dalla
riga attiva del numero dell'origine attiva (DOC) da
ciclo G53
Spostamento dell'origine attivo (ciclo G54); il
TNC indica uno spostamento dell'origine attivo
in un massimo di 8 assi
Assi di specularità (ciclo G28)
Rotazione base attiva
Angolo di rotazione attivo (ciclo G73)
Fattore di scala attivo / Fattori di scala (cicli
G72); il TNC indica un fattore di scala attivo in un
massimo di 6 assi
Origine fattore di scala
