Programmazione di movimenti utensile in
DIN/ISO
Per programmare un blocco si inizia con il tasto funzione DIN/ISO sulla
tastiera alfanumerica. Si possono utilizzare anche i tasti grigi di
traiettoria per disporre del relativo codice G.

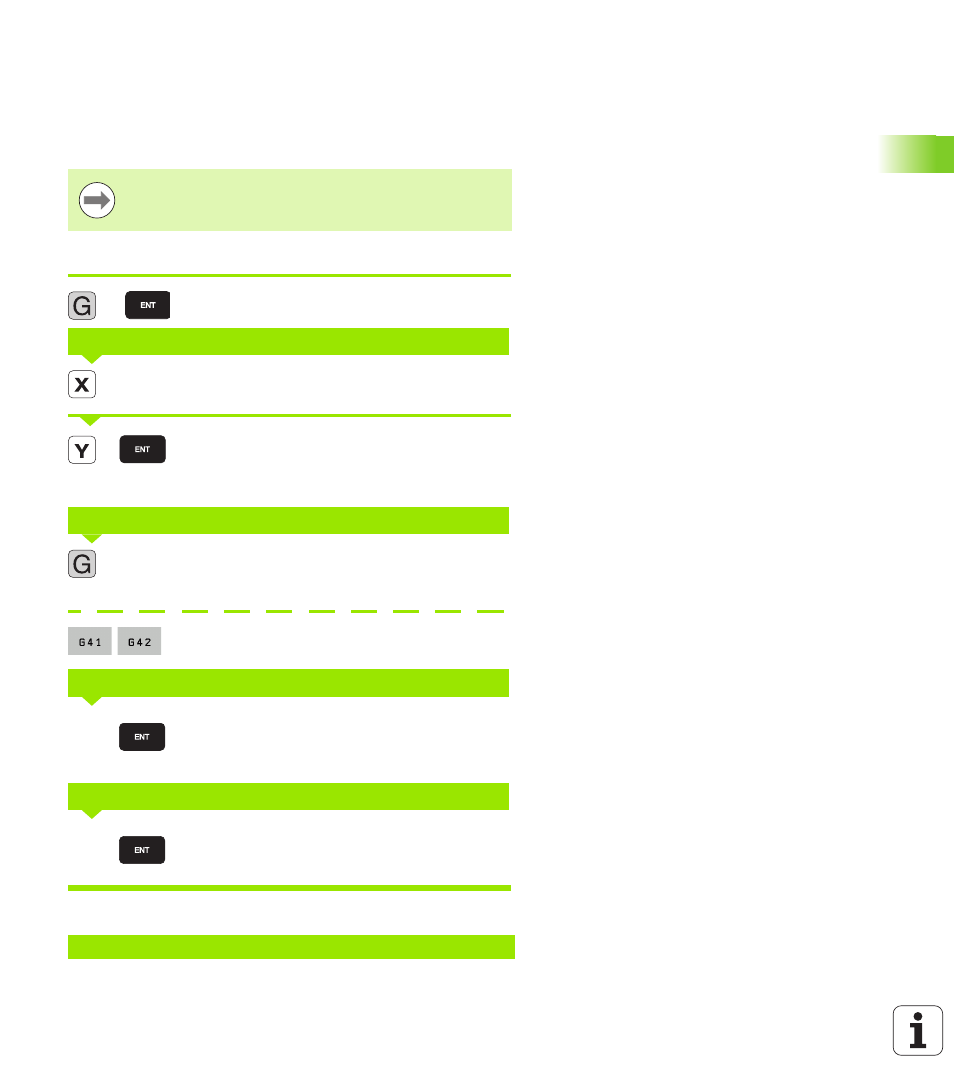

Esempio per un blocco di posizionamento
Aprire il blocco
Immettere la coordinata di destinazione per l'asse X
Inserire la coordinata di destinazione per l'asse Y e
confermare con il tasto ENT per passare alla domanda
successiva
Traslare senza correzione raggio utensile: confermare
la selezione con il tasto ENT o
Spostamento a sinistra o a destra del profilo
programmato: selezionare G41 o G42 tramite softkey
Avanzamento per questa traiettoria 100 mm/min e
confermare con il tasto ENT per passare alla domanda
successiva
Funzione ausiliaria M3 "Mandrino on", con il tasto ENT
il TNC conclude il dialogo
La finestra di programma visualizza la riga:
Accertare che sia attiva la scrittura maiuscola.
COORDINATE?
TRAIETTORIA DEL CENTRO DELLA FRESA
AVANZAMENTO F=?
FUNZIONE AUSILIARIA M?
N30 G01 G40 X+10 Y+5 F100 M3 *
