276 Programmazione: sottoprogrammi e ripetizioni di blocchi di programma
8.4 Pr
ogr
amma qualsiasi come sot
topr
ogr
amma
8.4 Programma qualsiasi come
sottoprogramma
Funzionamento

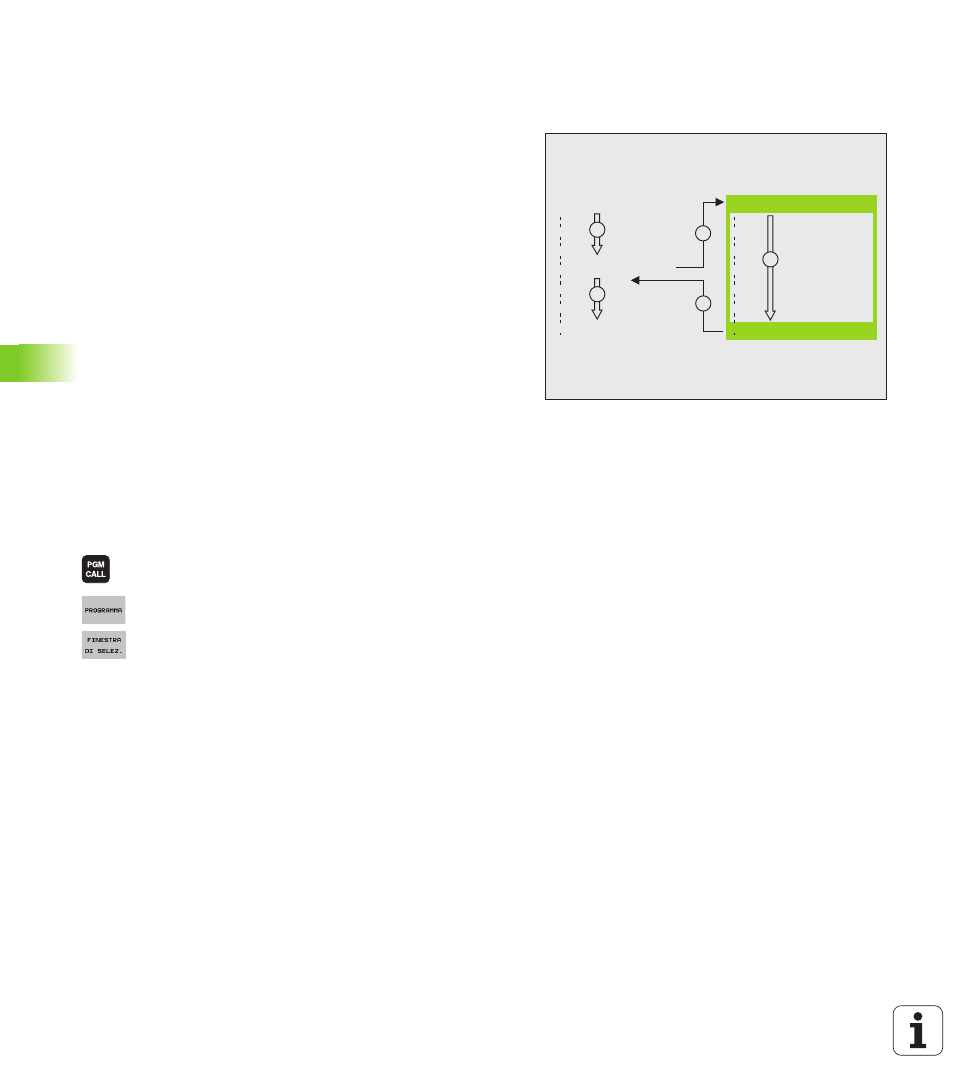

1 Il TNC esegue il programma di lavorazione fino alla chiamata di un
altro programma con %
2 In seguito il TNC esegue il programma chiamato fino alla sua fine
3 Successivamente il TNC continua l'esecuzione del programma
(chiamante) dal blocco che segue la chiamata di programma
Note per la programmazione
 Per utilizzare un qualsiasi programma come sottoprogramma il TNC
non necessita di LABEL
 Il programma chiamato non deve contenere le funzioni ausiliarie M2
o M30. Se nel programma chiamato sono stati definiti
sottoprogrammi con label, si può impiegare M2 oppure M30 con la
funzione di salto D09 P01 +0 P02 +0 P03 99 per saltare in modo
forzato questo blocco di programma
 Il programma chiamato non deve contenere alcuna chiamata % del
programma chiamante (loop continuo)
Chiamata di un programma qualsiasi quale
sottoprogramma
 Selezione delle funzioni di chiamata del programma:
premere il tasto PGM CALL
 Premere il softkey PROGRAMMA
 Premere il softkey FINESTRA DI SELEZ.: il TNC
visualizza una finestra nella quale si può selezionare il
programma da richiamare
 Selezionare il programma desiderato con i tasti freccia
o con un clic del mouse, confermare con il tasto ENT:
il TNC inserisce il nome completo del percorso nel
blocco CALL PGM
 Terminare la funzione con il tasto END
In alternativa è possibile immettere il nome del programma o il nome
completo del percorso del programma da richiamare anche
direttamente da tastiera.
% A G71 *
% B
N99999 % A G71 *
% B G71 *
N99999 % B G71 *
