HEIDENHAIN iTNC 530 551
15.1 Pr
ogr
a
mmazione ed esecuz
ione di la
v
o
ra
zioni semplici

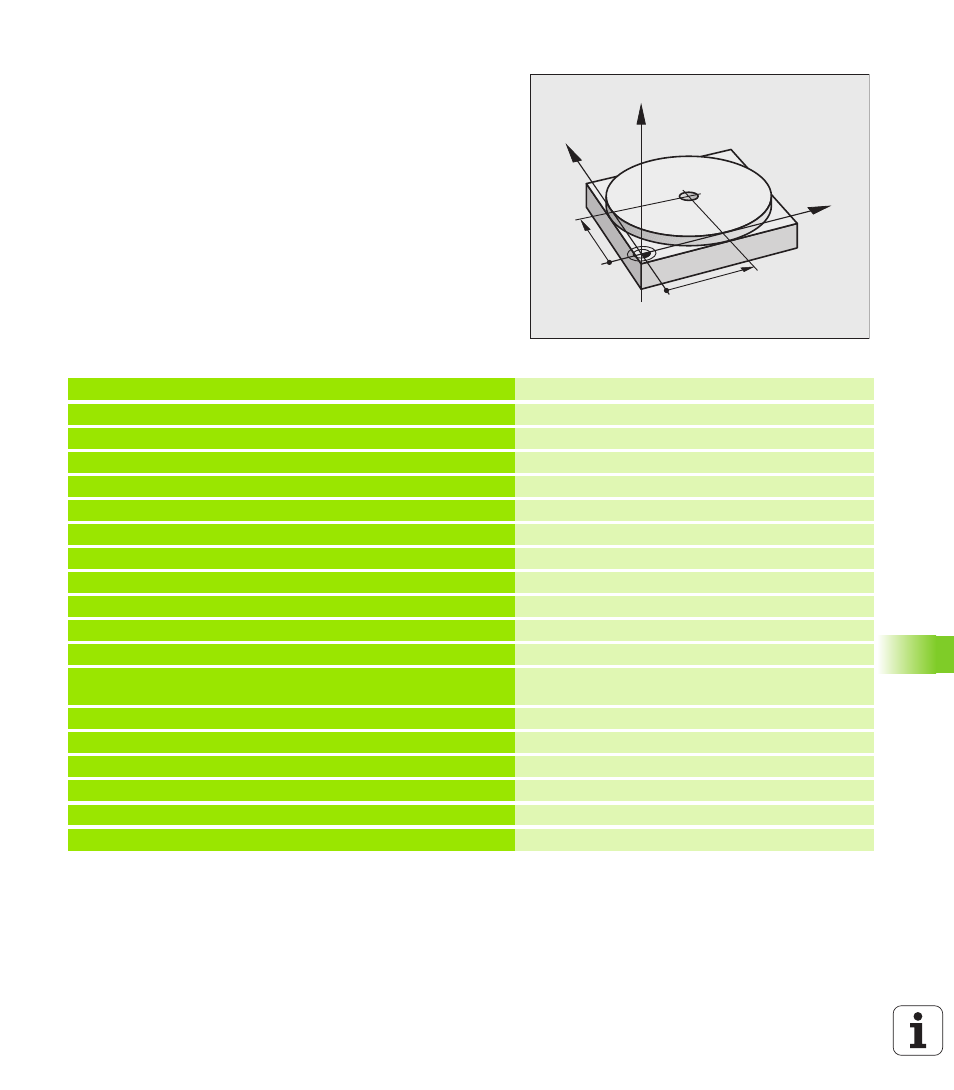

Esempio 1
In un singolo pezzo deve essere praticato un foro di 20 mm. Dopo il
serraggio del pezzo, l'allineamento e l'impostazione dell'origine il foro
può essere programmato ed eseguito con poche righe di programma.
Per prima cosa l'utensile viene preposizionato con blocchi di rette
sopra il pezzo, ad una distanza di sicurezza di 5 mm sopra il foro. In
seguito viene eseguito il foro con il ciclo G200.
Funzione Retta: Vedere "Retta in rapido G00 Retta con avanzamento
G01 F", pagina 225, ciclo FORATURA: vedere manuale utente
Programmazione di cicli, ciclo 200 FORATURA.
Y
X
Z
50
50
%$MDI G71 *
N10 T1 G17 S2000 * Chiamata utensile: asse utensile Z,
numero giri mandrino 2000 giri/min
N20 G00 G40 G90 Z+200 * Disimpegno utensile (in rapido)
N30 X+50 Y+50 M3 * Posizionare utensile in rapido sopra il foro
Mandrino ON
N40 G01 Z+2 F2000 * Posizionamento utensile a 2 mm sopra il foro
N50 G200 FORATURA * Definizione Ciclo G200 FORATURA
Q200=2 ;DISTANZA SICUREZZA Distanza di sicurezza dell'ut. sopra il foro
Q201=-20 ;PROFONDITÀ Profondità foro (segno=direzione di lavoro)
Q206=250 ;AVANZ. INCREMENTO Avanzamento di foratura
Q202=10 ;PROF. INCREMENTO Profondità singoli accostamenti prima del ritorno
Q210=0 ;TEMPO ATTESA SOPRA Tempo di sosta sopra nello scarico dei trucioli in
secondi
Q203=+0 ;COORD. SUPERFICIE Coordinata del bordo superiore del pezzo
Q204=50 ;2ª DIST. DI SICUREZZA Posizione dopo il ciclo, riferita a Q203
Q211=0.5 ;TEMPO ATTESA SOTTO Tempo di attesa sul fondo foro in secondi
N60 G79 * Chiamata ciclo G200 FORATURA PROFONDA
N70 G00 G40 Z+200 M2 * Disimpegno utensile
N9999999 %$MDI G71 * Fine programma
