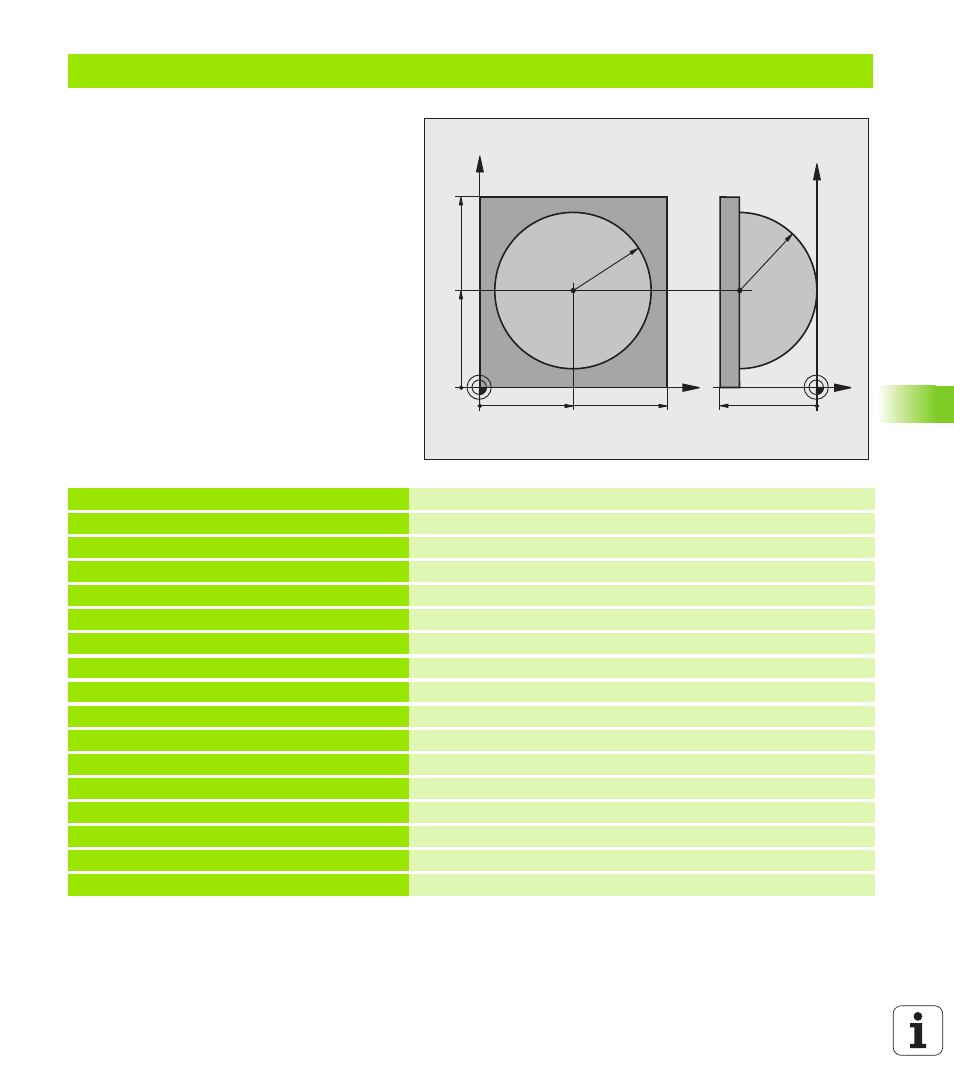

Esempio: sfera convessa con fresa a candela
Esecuzione del programma
 Il programma funziona solo con una fresa a
candela
 Il profilo della sfera viene programmato con
tante piccole rette (piano Z/X, definibili mediante
Q14). Quanto più piccoli sono i passi angolari,
tanto più liscio risulterà il profilo
 Il numero dei tagli di profilo viene determinato
mediante il passo angolare nel piano (mediante
Q18)
 La sfera verrà lavorata con taglio 3D dal basso
verso l'alto
 Il raggio dell'utensile viene corretto
automaticamente
%KUGEL G71 *
N10 Q1 = +50 * Centro asse X
N20 Q2 = +50 * Centro asse Y
N30 Q4 = +90 * Angolo di partenza solido (piano Z/X)
N40 Q5 = +0 * Angolo finale solido (piano Z/X)
N50 Q14 = +5 * Passo angolare nello spazio
N60 Q6 = +45 * Raggio della sfera
N70 Q8 = +0 * Angolo di partenza rotazione nel piano X/Y
N80 Q9 = +360 * Angolo finale rotazione nel piano X/Y
N90 Q18 = +10 * Passo angolare nel piano X/Y per la sgrossatura
N100 Q10 = +5 * Maggiorazione raggio sfera per la sgrossatura
N110 Q11 = +2 * Distanza di sicurezza per preposizionamento nell'asse mandrino
N120 Q12 = +350 * Avanzamento di fresatura
N130 G30 G17 X+0 Y+0 Z-50 * Definizione pezzo grezzo
N140 G31 G90 X+100 Y+100 Z+0 *
N160 T1 G17 S4000 * Chiamata utensile
N170 G00 G40 G90 Z+250 * Disimpegno utensile
X
Y
50 100
100
Z
Y
-50
R45
50
R45
