HEIDENHAIN iTNC 530 239
6.5 T
raiet
to
ri
e – coor
dinat
e
polar
i

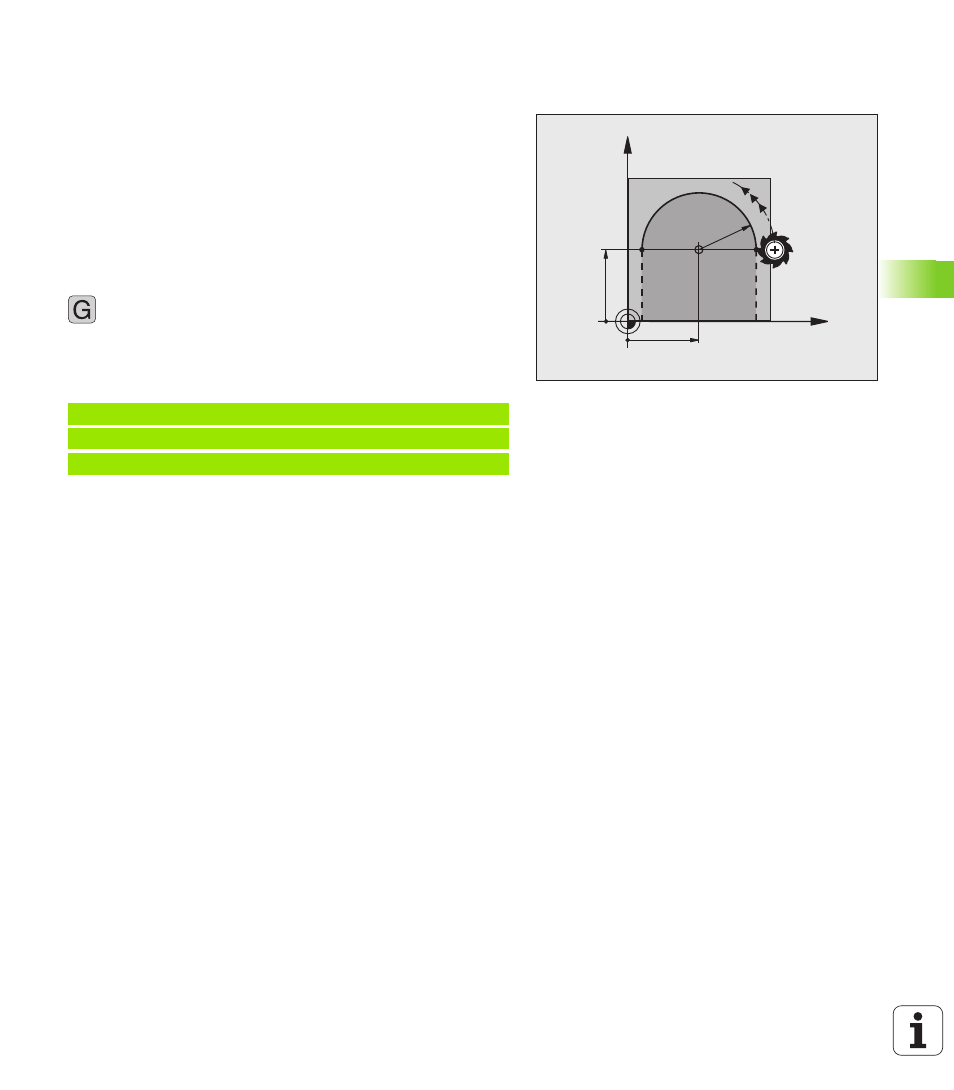

Traiettoria circolare G12/G13/G15 intorno al
polo I, J
Il raggio delle coordinate polari R è contemporaneamente raggio
dell’arco di cerchio. R è definito dalla distanza del punto di partenza dal
polo I, J. L'ultima posizione dell'utensile programmata prima della
traiettoria circolare corrisponde al suo punto di partenza.
Senso di rotazione
 In senso orario: G12
 In senso antiorario: G13
 Senza indicazione del senso di rotazione: G15. Il TNC esegue la
traiettoria circolare con l'ultimo senso di rotazione programmato
 Coordinate polari angolo H : posizione angolare del
punto finale dell'arco tra –99999,9999° e
+99999,9999°
 Senso di rotazione DR
Blocchi esemplificativi NC
X
Y
25
25
R20
CC
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
