230 Programmazione: programmazione profili
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane
Traiettoria circolare G02/G03/G05 con raggio
definito
L'utensile si sposta su una traiettoria circolare avente il raggio R.
Senso di rotazione
 In senso orario: G02
 In senso antiorario: G03
 Senza indicazione del senso di rotazione: G05. Il TNC esegue la
traiettoria circolare con l'ultimo senso di rotazione programmato
 Coordinate del punto finale dell'arco di cerchio
 Raggio R
Attenzione: il segno definisce la grandezza dell'arco di
cerchio!
 Funzione ausiliaria M
 Avanzamento F

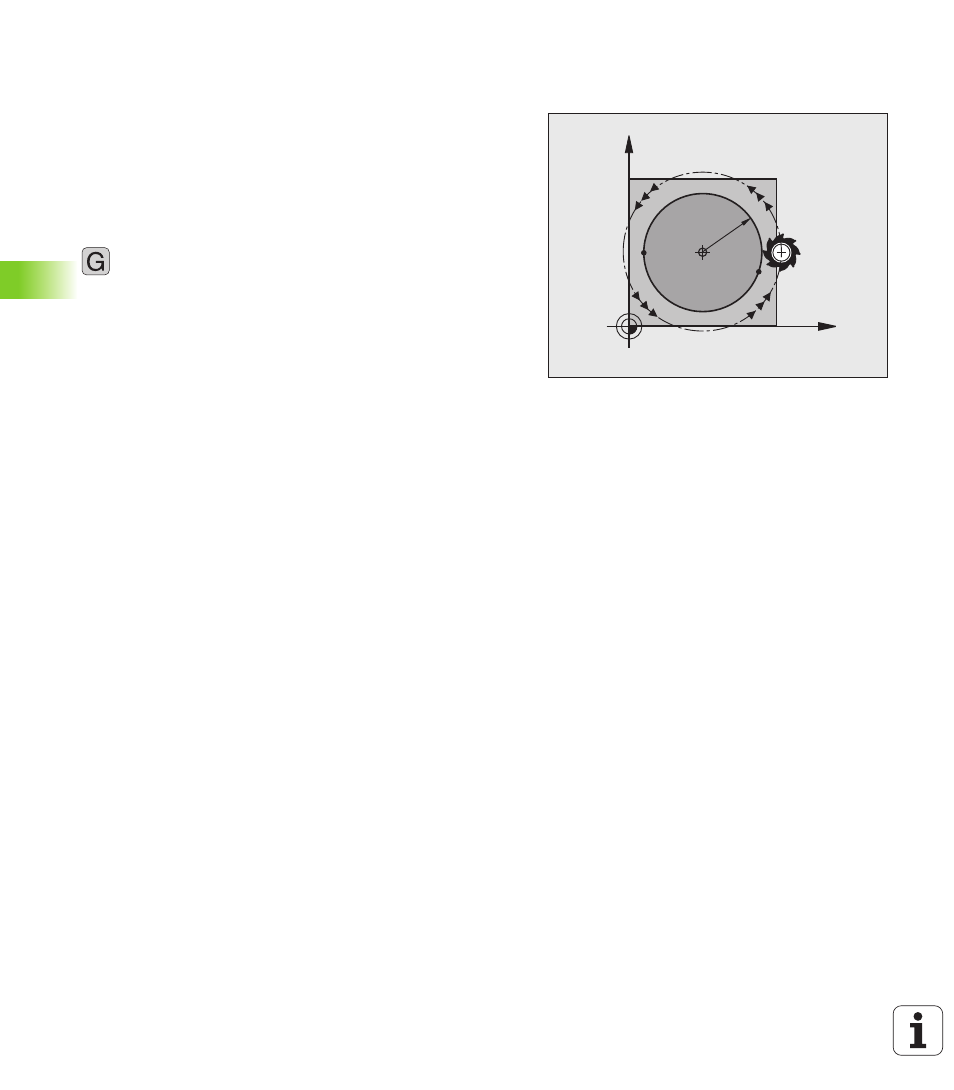

Cerchio completo
Per un cerchio completo programmare due blocchi consecutivi.
Il punto finale del primo semicerchio è contemporaneamente il punto
di partenza del secondo semicerchio. Il punto finale del secondo
semicerchio è il punto di partenza del primo.
X
Y
CC
S1=E
E1=S
R
