372 Programmazione: funzioni speciali
1
1
.3 Contr
o
llo dei dispositivi di
bloccaggio (opzione sof
tw
a
re
)
11.3 Controllo dei dispositivi di
bloccaggio (opzione software)

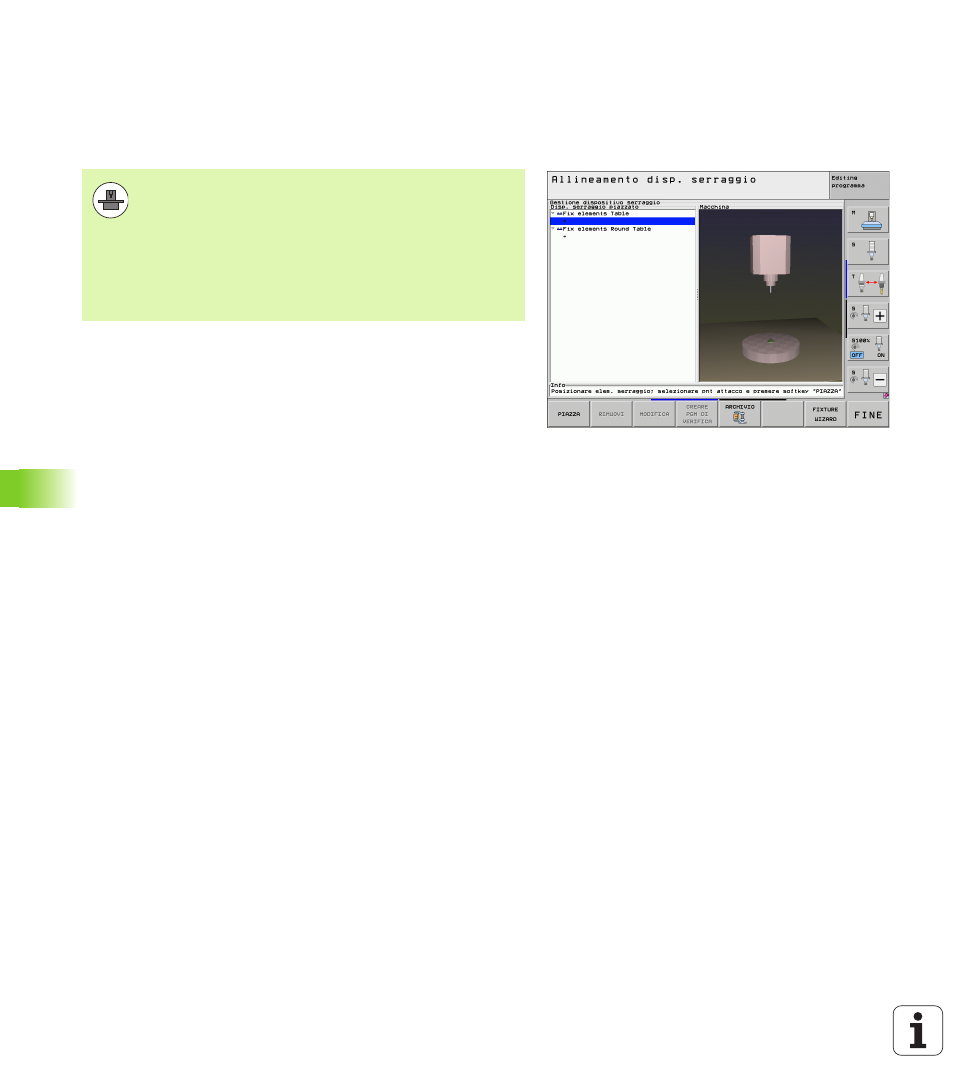

Principi fondamentali
Piazzare semplici dispositivi di bloccaggio nell'area di lavoro della
macchina mediante la Gestione dispositivi di bloccaggio in
Funzionamento manuale per realizzare un controllo anticollisione tra
utensile e dispositivo di bloccaggio.
Per poter piazzare dispositivi di bloccaggio sono necessarie diverse
passi.
 Preparazione del modello di dispositivo di bloccaggio
HEIDENHAIN mette a disposizione sul sito web HEIDENHAIN
modelli di dispositivi di bloccaggio quali morse a vite o mandrini
autocentranti in una libreria di dispositivi di bloccaggio (vedere
"Modelli di dispositivi di bloccaggio" a pagina 373), che sono stati
creati con software per PC (KinematicsDesign). Il costruttore della
macchina può definire ulteriori modelli di dispositivi di bloccaggio e
predisporli. I modelli dei dispositivi di bloccaggio presentano
l'estensione cft
 Parametrizzazione dei dispositivi di bloccaggio: FixtureWizard
Con FixtureWizard (fixture = ingl.: dispositivo di bloccaggio) si
definiscono le dimensioni precise del dispositivo di bloccaggio
mediante parametrizzazione del modello. FixtureWizard, disponibile
all'interno della Gestione dispositivi di bloccaggio, genera un
dispositivo di bloccaggio piazzabile con dimensioni concrete da
definire (vedere "Parametrizzazione dei dispositivi di bloccaggio:
FixtureWizard" a pagina 373). I dispositivi di bloccaggio piazzabili
presentano l'estensione cfx
 Piazzamento dei dispositivi di bloccaggio sulla macchina
In un menu interattivo il TNC guida l'operatore nell'operazione di
misurazione vera e propria. La misurazione consiste essenzialmente
nell'esecuzione delle diverse funzioni di tastatura sul dispositivo di
bloccaggio e nell'immissione di grandezze variabili, ad esempio la
distanza delle ganasce di una morsa a vite (vedere "Piazzamento dei
dispositivi di bloccaggio sulla macchina" a pagina 375)
 Controllo della posizione del dispositivo di bloccaggio misurato
Dopo aver piazzato il dispositivo di bloccaggio, è possibile creare
all'occorrenza con il TNC un programma di misura che consente di
confrontare la posizione reale del dispositivo di bloccaggio piazzato
con la posizione nominale. In caso di eccessivi scostamenti tra
posizione nominale e posizione reale il TNC visualizza il messaggio
di errore (vedere "Controllo della posizione del dispositivo di
bloccaggio misurato" a pagina 378)
Per poter utilizzare il controllo dei dispositivi di bloccaggio,
il costruttore della macchina deve aver definito nella
descrizione della cinematica i punti di posizionamento
ammessi. Consultare il manuale della macchina!
La macchina in uso deve disporre di un sistema di
tastatura automatico per la misurazione dei pezzi,
altrimenti non è possibile piazzare sulla macchina il
dispositivo di bloccaggio.
