LINE ARRAYS

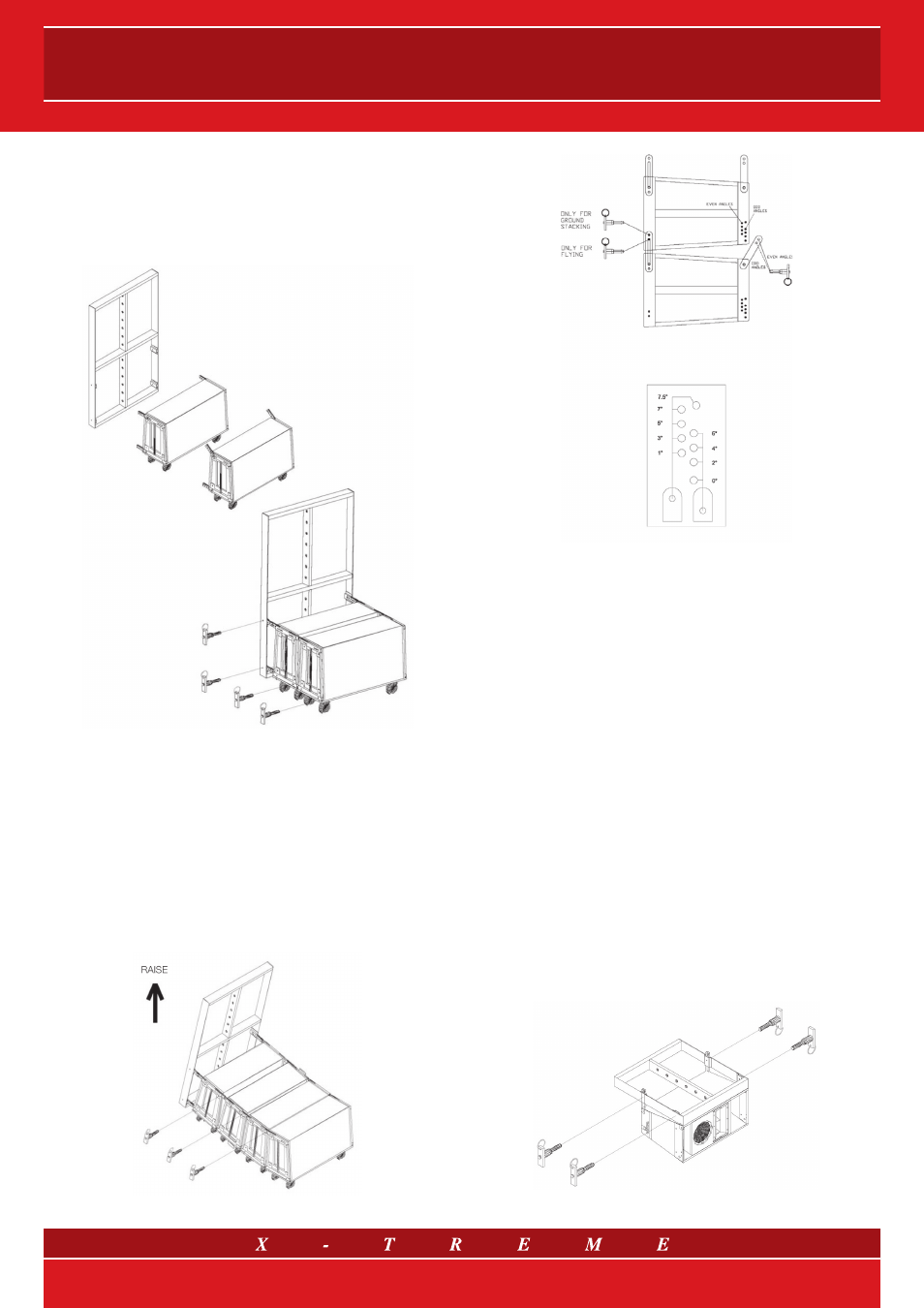

Quando si solleva un certo numero di diffusori (in fig. 14 è indicata
una configurazione di sistema a line array con i primi due moduli
costituiti da subwoofer sospesi e i successivi da elementi line array
nella loro tipologia d’installazione standard), essi vanno collegati fra
loro sul pavimento, adagiandoli su supporti con ruote in dotazione
(wheelboard) e poi procedere come mostrato nella figura seguente.
fig. 15
Inserire, poi, le giunture metalliche di ogni diffusore nell’inserto della
maniglia del successivo, fissandole con i perni solo nella parte fina-
le, corrispondente alla parte frontale dei diffusori (fig. 15).
Per array curvi, gli angoli verticali di dispersione devono variare in-
versamente con la distanza dal luogo di ascolto. Ad esempio, per le
posizioni più lontane l’angolo di dispersione sarà ridotto e si amplie-
rà progressivamente man mano che il punto di ascolto si avvicina
al linear source array. L’angolo di copertura dell’array curvo è dato
dall’altezza di ogni diffusore, dall’angolo di inclinazione tra i diffusori
e dal numero di unità che devono essere appese. L’angolo di inclina-
zione massimo fra due moduli Linear Source Array è di 7,5°.
fig. 16
fig. 17
In funzione del foro in cui viene inserito il pin ( XT-PIN) nella parte
superiore del diffusore, i diffusori acustici si disporranno secondo
uno specifico angolo. Alzando la struttura con i diffusori e inserendo
i perni attraverso la scanalatura superiore, sui fori che definiscono
gli angoli selezionati, l’operazione sarà facilmente eseguibile come
mostrato in figura 16. Una volta che il sollevamento completo dell’ar-
ray è terminato, le barre STD-LSA, STD-MISI o STD-MLA devono
essere fissate per evitare rotazioni.
13.5 MISI TM e MLA: enclosure suspension rigging
I sistemi MISI TM e Mini Line Array sono dotati di un hardware di
sospensione posto sul fronte e sul retro del diffusore acustico.
Su entrambi i lati del fronte del diffusore (in basso) sono inserite due
barre metalliche estraibili. Sganciando queste due barre ed estra-
endole, si ha la possibilità di fissare la cassa acustica all’elemento
inferiore (flying bar per il primo diffusore a pavimento o un qualun-
que line array module negli altri casi); inserendo i pin nei fori corri-
spondenti si ha un sicuro fissaggio.
Su entrambi i lati della parte posteriore del diffusore (in alto) sono
inseriti due snodi metallici necessari a determinare l’angolazione tra
due cabinet successivi. Liberandoli e ruotandoli, si può fissarli al
diffusore superiore (o alla flying bar per il primo diffusore in quota),
facendo corrispondere i fori di fissaggio all’angolo voluto e inseren-
do i pins (XT-PIN) in dotazione, come mostrato in figura 18.
fig. 18
