1
MANUTENZIONE
3-30
powermax1000
Manuale di manutenzione

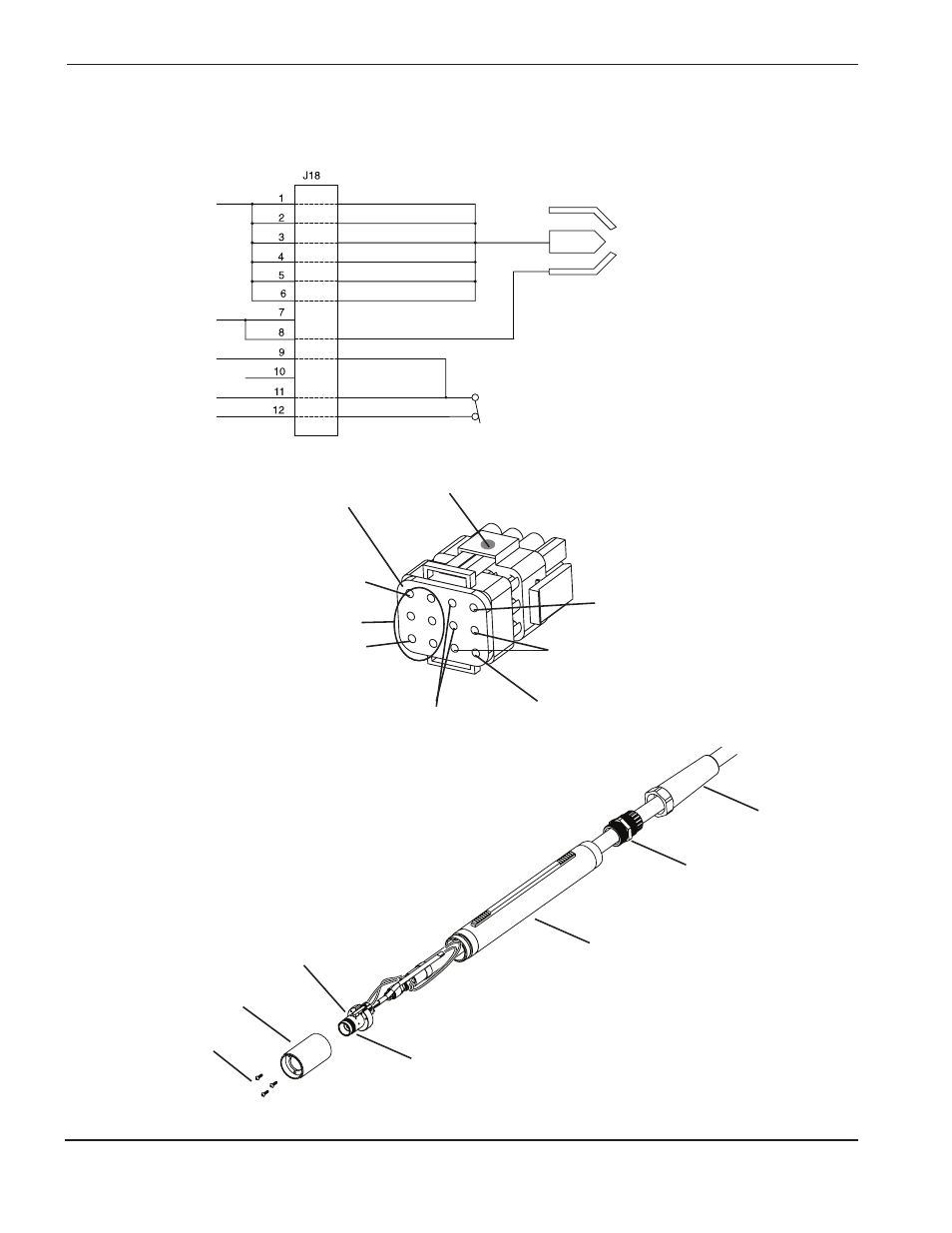

Descrizione dei pin del connettore ed esploso della torcia per macchina T60M
Guarnizione di gomma blu
Fili bianchi (stantuffo)
Punto rosso
Pin 1
Pin 10: libero
Filo arancione (sensore di cappuccio)
Pin 12: filo blu (sensore di cappuccio)
Pin 3
Fili rosso (ugello)
Viti (3)
Manicotto di
supporto
Corpo
torcia
O-ring
Manicotto di
posizionamento
Blocco del
pressacavo
Pressacavo
Bianco
Bianco
Rosso
Ugello
Cappuccio di tenuta
Elettrodo
Arancione
Arancione
Blu
