1
MANUTENZIONE
3-24
powermax1000
Manuale di manutenzione

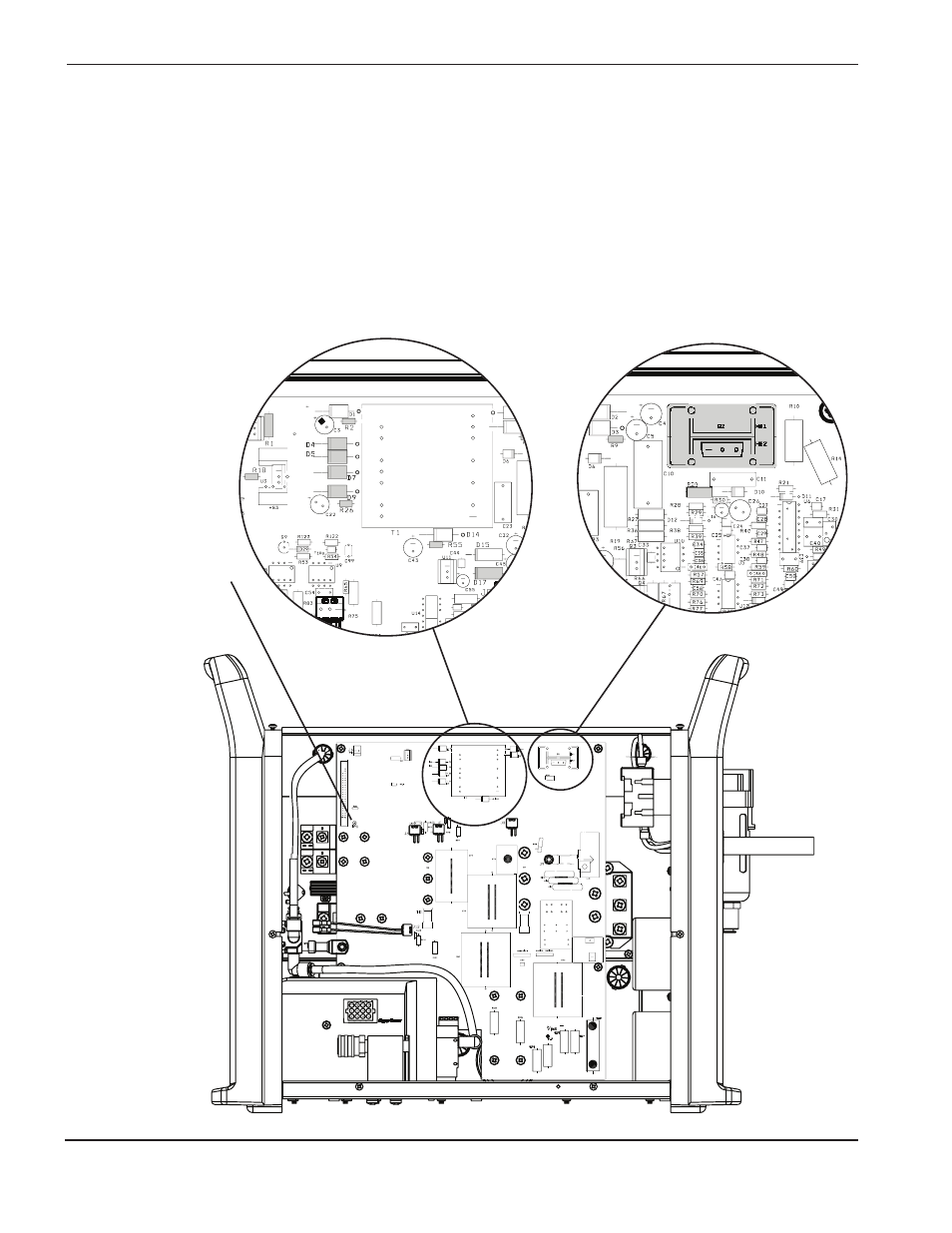

Test 6 – circuito di ritorno
Circuito alimentatore CC (+5 VCC, +10 VCC, +18 VCC, and +24 VCC)
R20 = 0,75Ω
Verificare che i diodi elencati sotto non siano cortocircuitati misurando la loro resistenza (circa 2 kΩ).
Nota: Controllare la tensione verso terra (TP1).
D4 = 24 VDC
R1 = 24 VDC
D5 = 24 VDC
R2 = 18 VDC
D7 = 10 VDC
R9 = -6 VDC
D9 = 18 VDC
R18 = 5 VDC
D17 = 5 VDC
R26 = 18 VDC
R55 = 18 VDC
TP1
Controllare che non vi
siano danni visibili.
