1
MANUTENZIONE
3-22
powermax1000
Manuale di manutenzione
Test 4 – IGBT dell’arco pilota (Q8)
• Controllare la resistenza del circuito di comando gate (R108, R110).
• Se i valori non sono compresi in un intervallo di ±15% dei valori indicati sotto, sostituire la scheda di
potenza (PCB2) e l’IGBT dell’arco pilota (Q8).
• Se i valori sono corretti, controllare l’IGBT dell’arco pilota (Q8) con un tester per IGBT. Se tale test non
viene superato, sostituire la scheda di potenza (PCB2) e l’IGBT dell’arco pilota (Q8).

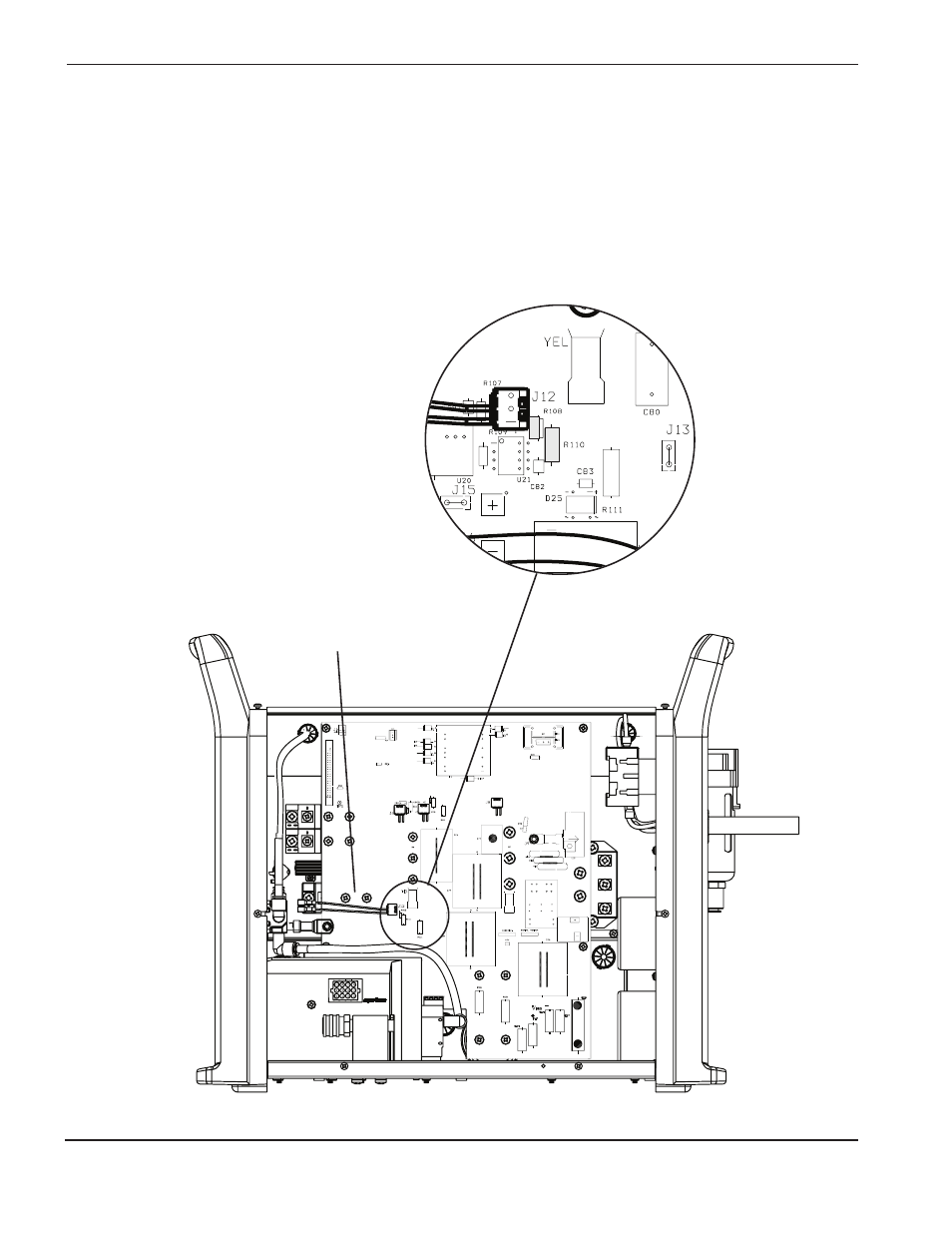

IGBT dell’arco pilota
(Q8)
Resistenze del
comando gate
R108 = 1kΩ
R110 = 10kΩ
