1
MANUTENZIONE
powermax1000
Manuale di manutenzione 3-19

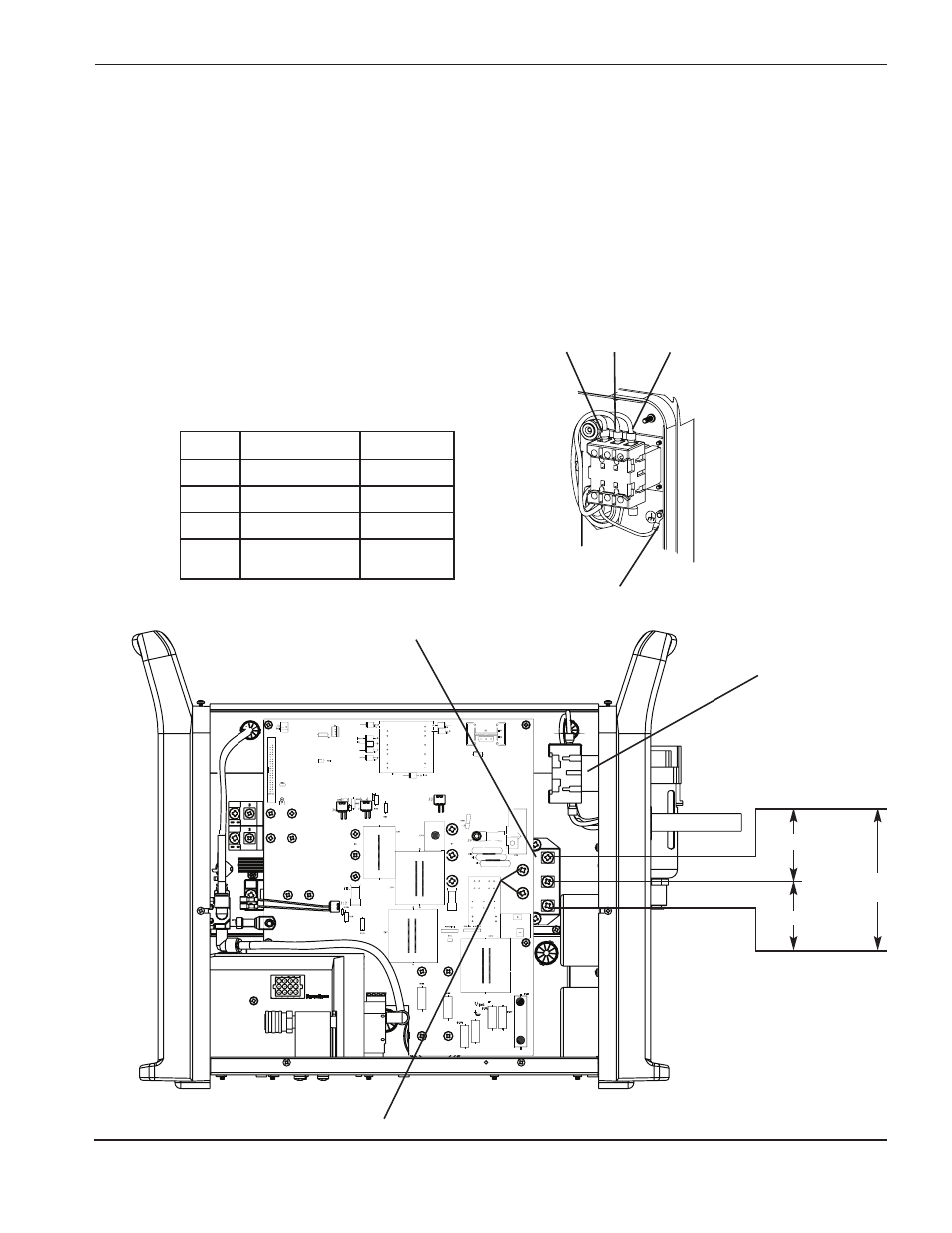

Test 1 – tensione di alimentazione
• Controllare la tensione di linea sull’interruttore di alimentazione (S1).
• Misurare la tensione di ingresso ai terminali del ponte di diodi.
• La tensione CA tra due fili di ingresso qualsiasi deve essere pari alla tensione di linea.
• Se la tensione sull’interruttore di alimentazione è corretta e la tensione sul diodo di ingresso è bassa,
sostituire l’interruttore di alimentazione.
• Per i sistemi CE, controllare la tensione sul filtro CE. Se sul filtro CE c’è una tensione corretta e sul diodo
in ingresso c’è una tensione bassa, sostituire il filtro CE.
• Misurare la tensione di uscita ai terminali del ponte di diodi.
• Tensione CC di uscita = Tensione di linea x 1,414 VCC.
Nota: tutti i valori possono avere una tolleranza di ±15%.
= Tensione di linea*
= Tensione di
linea
=Tensione di linea*
Ponte di diodi in ingresso
Interruttore di
alimentazione (S1)
* Monofase
Tensione di linea x 1,414
Messa a terra
L1 (U) L2 (V) L3 (W)
Modello standard Modello CE
L1 Nero Nero (U)
L2 Bianco Blu (V)
L3 Rosso Marrone (W)
Messa
a terra
Verde Verde/Giallo
