MANUTENZIONE
powermax1000
Manuale di manutenzione 3-9
Tester per IGBT Hypertherm
Usare il tester per IGBT Hypertherm (codice parte 128883) come descritto nelle sezioni sotto oppure costruire un
tester IGBT seguendo lo schema elettrico illustrato nella figura
Schema del tester per IGBT e usarlo per misurare
gli IGBT.
128884
LED rosso “test fallito”
Quando è acceso, questo LED indica che l’IGBT non ha superato il test di verifica di circuito aperto
(con commutatore posizionato a destra), oppure di verifica di corto circuito (con commutatore
posizionato a sinistra).
LED verde “test superato”
Quando è acceso, questo LED indica che l’IGBT ha superato il test di verifica di circuito aperto (con
commutatore posizionato a destra), oppure di verifica di corto circuito (con commutatore posizionato
a sinistra).
LED rosso “basso livello batteria”
Quando è acceso, questo LED indica che la tensione della batteria è insufficiente ad alimentare il
circuito di test. Sostituire la batteria.
Nota: Il tester per IGBT Hypertherm richiede una tensione minima di 8V per far funzionare
correttamente il suo circuito.

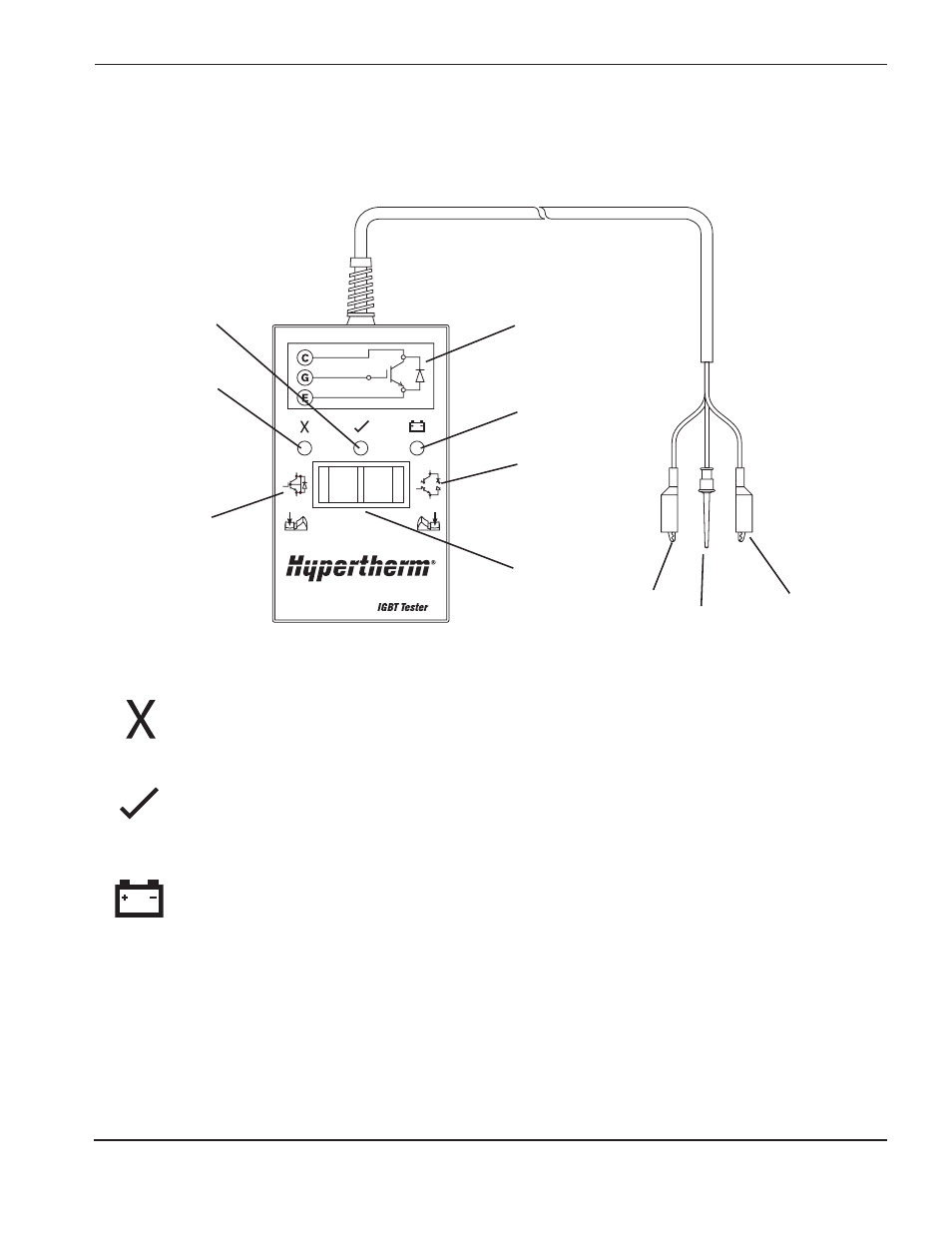

LED di indicazione e test dispositivo
LED di test
positivo (verde)
Collettore
(rosso)
Schema
elettrico
LED di test
negativo (rosso)
Test di IGBT
cortocircuitato
LED di batteria
bassa (rosso)
Test di IGBT
aperto
Commutatore
Gate
(giallo)
Emettitore
(nero)
Preparazione del test dell’IGBT
Prima di eseguire le misure con il tester per IGBT Hypertherm, collegare i fili colorati all’IGBT nel modo indicato
sotto.
Prima di poter testare un IGBT, esso deve essere isolato elettricamente da tutti i circuiti. Se l’IGBT è installato
all’interno di un generatore, prima di effettuare il test rimuovere la scheda di potenza e tutte le connessioni dei fili.
