1
MANUTENZIONE
powermax1000
Manuale di manutenzione 3-21

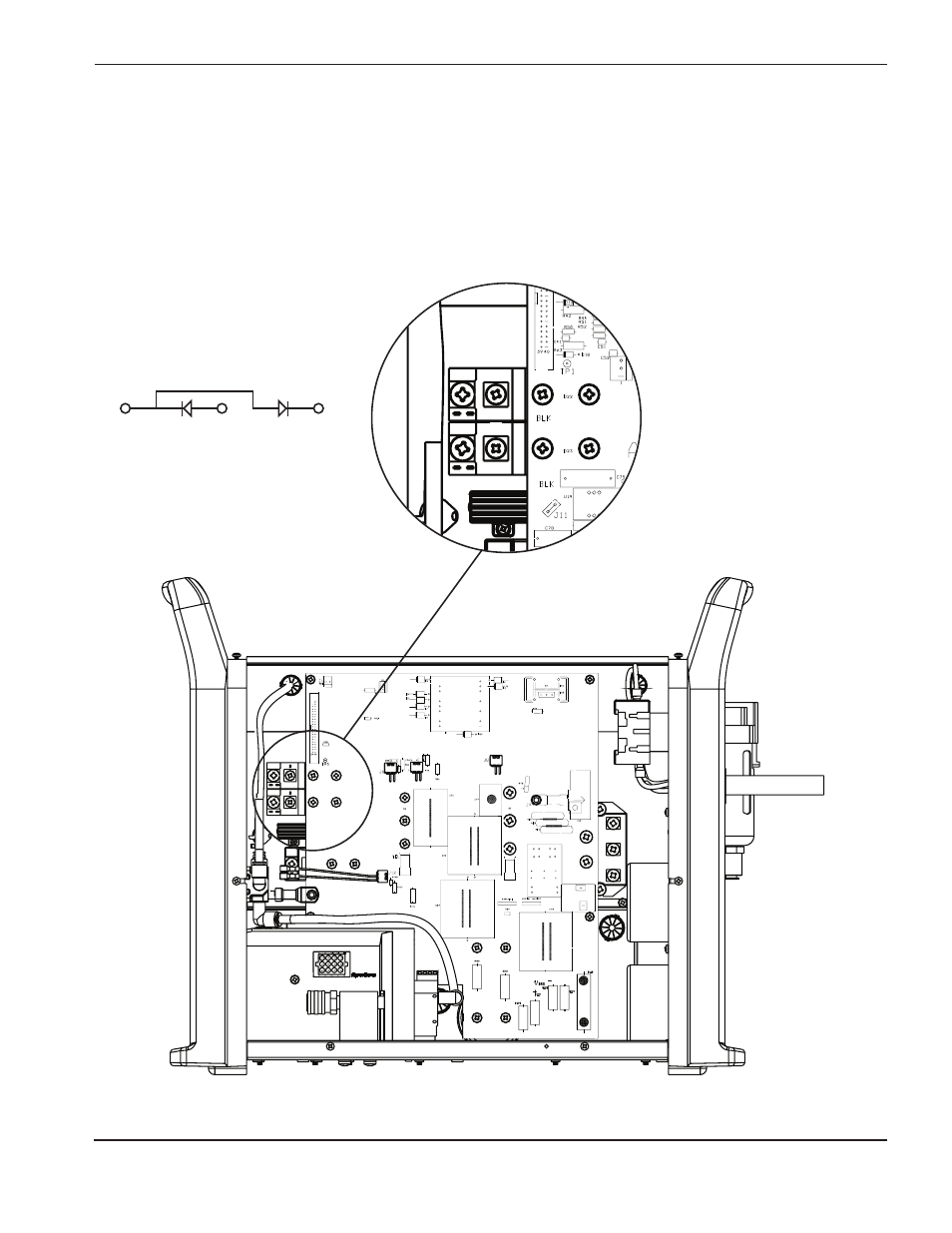

Test 3 – diodi di uscita
• Controllare ciascun diodo (connessione 1 e 3) con un ohmetro impostato nel modo di prova diodo.
• Per ciascun diodo, il valore di tensione deve essere “circuito aperto” con i cavi del tester in una direzione e
da 0,1 V a 1,0 V con i cavi del tester invertiti.
Il diodo è cortocircuitato se il valore è inferiore a 0,1 V. Sostituire il diodo.
Il diodo è aperto se il valore è maggiore di 1,0 V in entrambe le direzioni. Sostituire il diodo.
Nota: In ciascun caso, il filo comune (nero) deve essere collegato sul terminale 3.
8
3
3 2 1
3 2 1 2 1
Alto
Da 3 a 2 = 0,179V
Da 3 a 1 = 1,8V
Basso
Da 3 a 2 = 0,180V
Da 3 a 1 = 1,8V
