MANUTENZIONE
powermax1000
Manuale di manutenzione 3-7
Primo controllo della resistenza
Tutti i valori di resistenza devono essere misurati con il cavo di alimentazione scollegato e con tutti i cavi interni del
generatore collegati. Eseguire la procedura di
Ispezione interna prima di proseguire in questa sezione.
• Se il valore di resistenza non è prossimo ai valori forniti in questa sezione (±25%), isolare il problema
rimuovendo i fili collegati ai punti di misura della resistenza o i componenti, fino ad individuare la causa.
• Dopo aver individuato e corretto il problema, fare riferimento al diagramma di flusso Sequenza operativa in
questa sezione per verificare che il generatore funzioni correttamente.

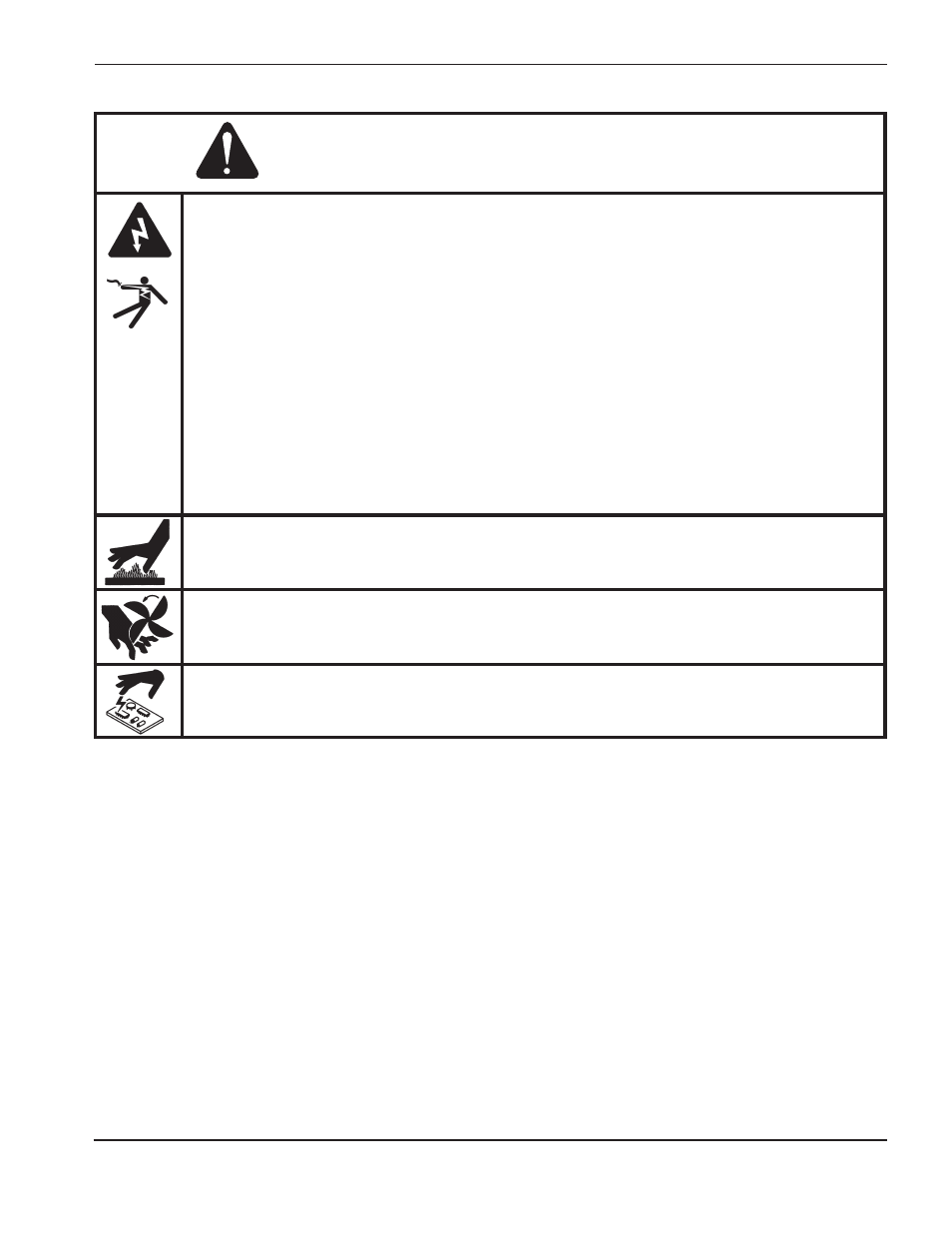

PERICOLO
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
• Spegnere il generatore e rimuovere la spina di alimentazione dalla presa prima di
togliere il coperchio dal generatore. Se l’alimentatore è collegato direttamente ad un
interruttore di linea, spostare quest’ultimo nella posizione OFF. Negli Stati Uniti,
utilizzare una procedura “blocco/interdizione” fino a che il lavoro di assistenza o di
manutenzione non sia stato completato. Negli altri paesi, seguire le appropriate misure
di sicurezza nazionali o locali.
• Non toccare direttamente i componenti elettrici a vista! Se è necessario alimentare il
sistema per esigenze di manutenzione, occorre usare estrema cautela se si lavora in
prossimità di circuiti elettrici scoperti. All’interno del generatore ci sono tensioni
pericolose che possono causare ferimenti gravi o mortali.
• Non tentare di riparare la scheda di alimentazione o la scheda di controllo. Non tagliare o
rimuovere alcun rivestimento protettivo dalle schede. Facendo questo si rischia infatti di
causare un corto tra il circuito di ingresso in CA e il circuito di uscita e di causare
ferimenti gravi o mortali.
LE PARTI CALDE POSSONO CAUSARE GRAVI USTIONI
• Far raffreddare il generatore prima di eseguire la manutenzione.
LE PALE DELLA VENTOLA POSSONO CAUSARE FERIMENTI
• Tenere le mani lontane dalle parti in movimento.
L’ELETTRICITÀ STATICA PUÒ DANNEGGIARE I CIRCUITI STAMPATI
• Indossare un bracciale collegato a terra PRIMA di toccare le schede PC.
Ispezione interna
1. Portare l’interruttore di alimentazione (S1) su O (OFF), scollegare il cavo di alimentazione e scollegare
l’alimentazione del gas.
2. Rimuovere il carter del generatore svitando le 12 viti di fissaggio.
3. Controllare l’interno del generatore, con particolare attenzione al lato scheda di alimentazione. Controllare che
non vi siano connessioni interrotte o allentate, parti bruciate o carbonizzate, componenti danneggiati, ecc.
Riparare o sostituire se necessario.
