INSTALLAZIONE
HPR130 per taglio manuale Manuale di istruzioni 3-33
5
Dimensioni raccomandate
Corrente assorbita Portate raccomandate dei cavi per una lunghezza
Tensione nominale @ erogazione per i fusibili a massima di 15 m
di ingresso Fasi di 19,5 kW fusione lenta Dimensionato per 60° C
200/208 VCA 3 62/58 A 85 A 30 mm 2 (3 AWG)
240 VCA 3 52 A 65 A 26 mm 2 (4 AWG)
400 VCA 3 32 A 40 A 10 mm 2 (8 AWG)
440 VCA 3 28 A 35 A 8 mm 2 (8 AWG)
480 VCA 3 26 A 35 A 8 mm 2 (8 AWG)
600 VCA 3 21 A 30 A 6 mm 2 (10 AWG)
Interruttore generale
L’interruttore generale serve come dispositivo per il disinserimento (isolamento) della
tensione di alimentazione. Installare questo interruttore vicino al generatore in modo che sia
facilmente accessibile per l’operatore.
L’installazione deve essere eseguita da un elettricista autorizzato secondo le normative
elettriche nazionali o locali applicabili.
L’interruttore dovrebbe:
• Isolare l’apparecchiatura elettrica e scollegare tutti i conduttori in tensione dalla
tensione di alimentazione, quando si trova nella posizione “SPENTO”.
• Avere una posizione di “SPENTO” ed una di “ACCESO” chiaramente contrassegnati con “O” (SPENTO)
ed “I” (ACCESO).
• Avere una maniglia di azionamento esterno che possa essere bloccata nella posizione “SPENTO”.
• Contenere un meccanismo ad azionamento elettrico che funga da arresto di emergenza.
• Essere munito di fusibili ad azione lenta per la corretta capacità di interruzione (consultare la tabella
qui sopra).
Requisiti di alimentazione
Generalità
Tutti gli interruttori, i fusibili a fusione lenta e i cavi di alimentazione devono essere
forniti a cura del cliente e devono essere scelti secondo le normative elettriche
nazionali o locali. L’installazione deve essere eseguita da un elettricista autorizzato.
Utilizzare un interruttore di alimentazione principale indipendente per il generatore.
Cavo di alimentazione
Le sezioni dei cavi variano in base alla distanza della presa dalla scatola principale. Le sezioni dei cavi suggerite,
elencate nella tabella sopra, sono state prese dal manuale “U.S. National Electric Code 1990”, tabella 310.16.
Usare un cavo di alimentazione di tipo SO a 4 fili adatto ad una temperatura di esercizio fino a 60° C. L’installazione
deve essere eseguita da un elettricista autorizzato secondo le normative elettriche nazionali o locali applicabili.

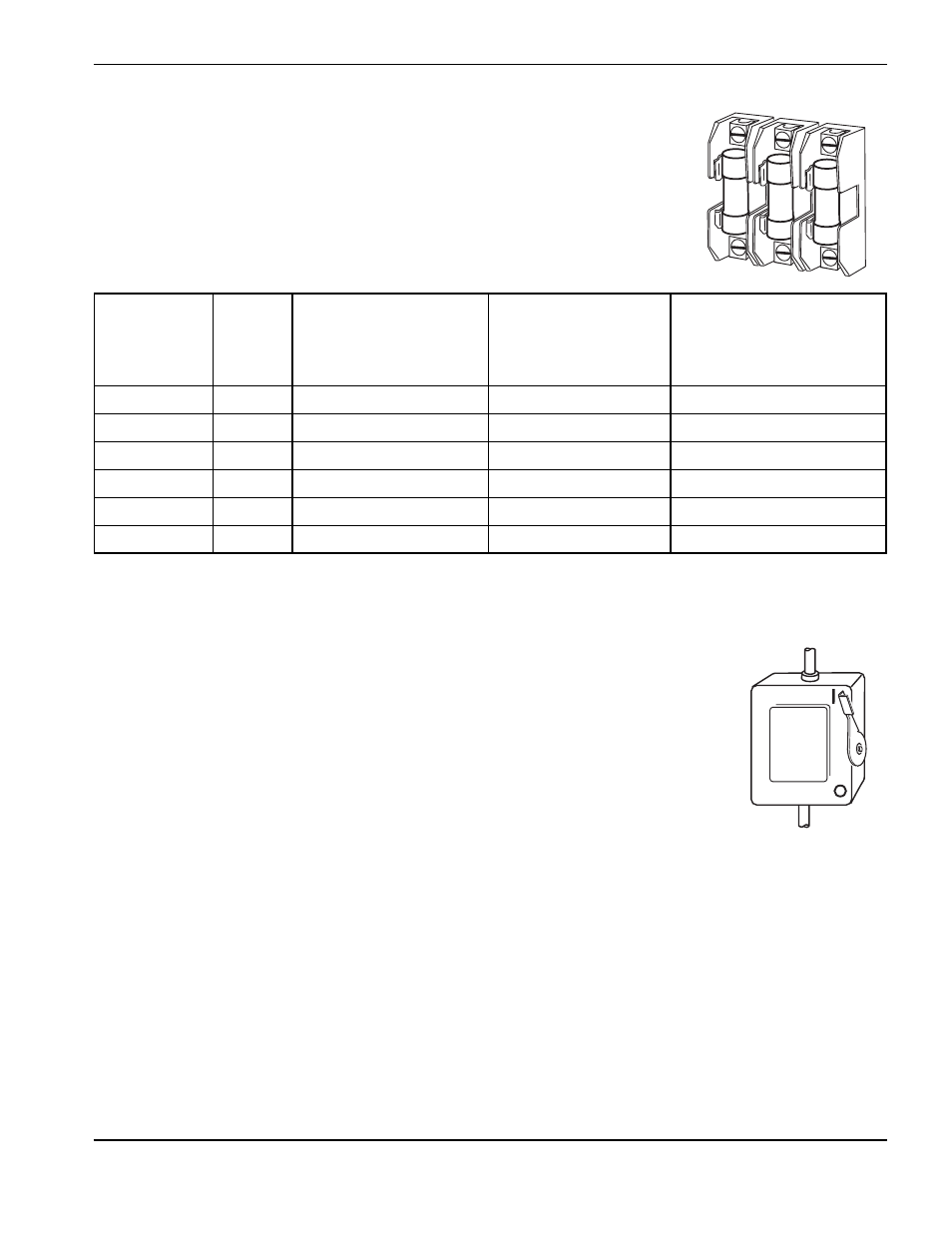

FUSE
SWITCH BOX
Nota: Le raccomandazioni sul diametro dei cavi sono state prese dalla tabella 310-16 del Codice
Elettrico Nazionale (U.S.).
