INSTALLAZIONE
5
3-30 HPR130 per taglio manuale Manuale di istruzioni

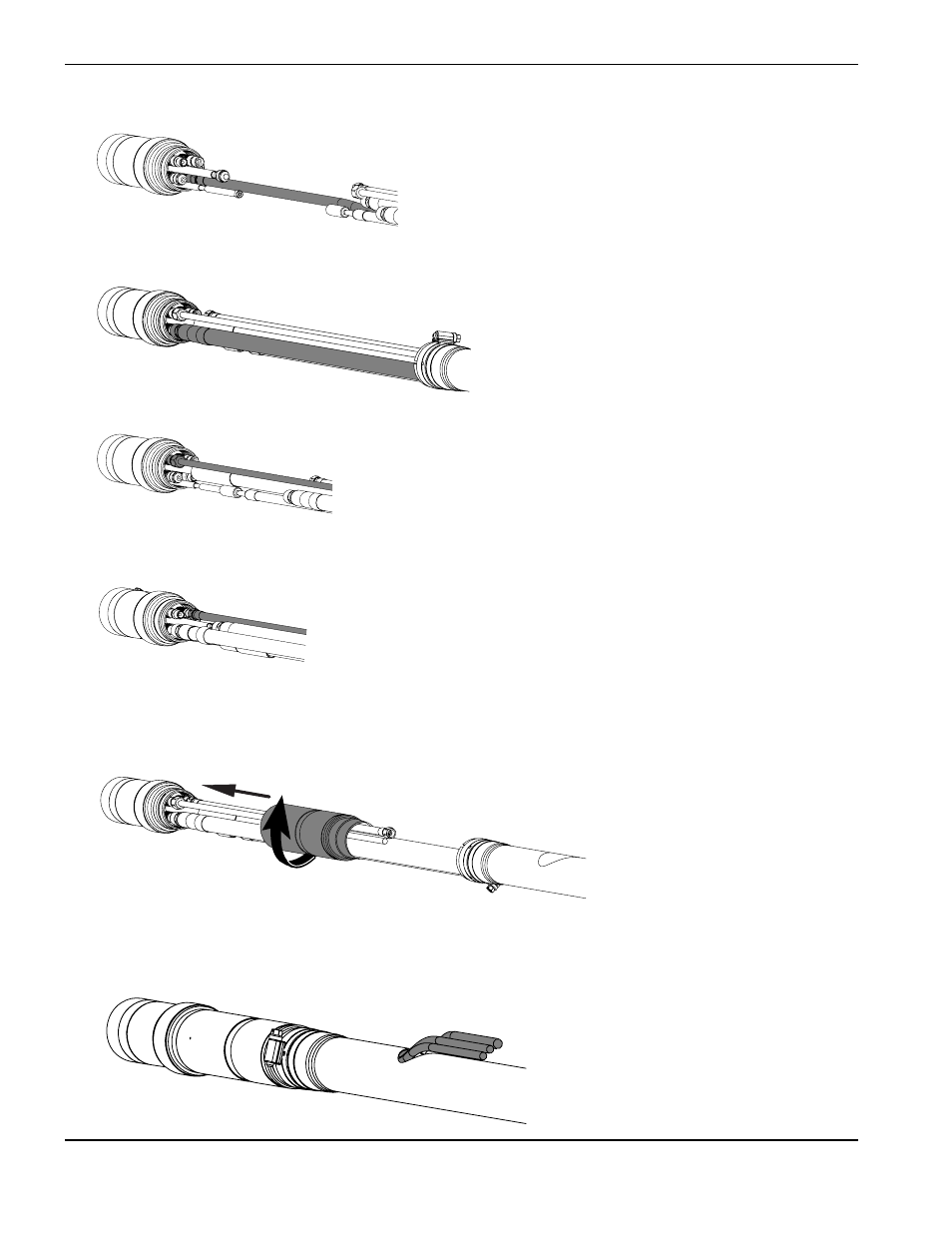

6. Collegare il tubo di sfiato del plasma.
7. Collegare il tubo di ritorno del refrigerante (rosso).
8. Collegare il tubo del gas plasma.
9. Collegare il tubo del gas di protezione.
10. Posizionare l’isolante di plastica in modo che copra la connessione del tubo di ingresso del refrigerante
(verde). Nastrare il gruppo di cavi con del nastro isolante per impedire all’isolante di muoversi. Far scorrere la
boccola della torcia sulle connessioni ed avvitarla sul corpo torcia.
11. Far scorrere il rivestimento schermato lungo la boccola della torcia. Assicurarsi che i tubi flessibili del plasma,
del gas di protezione e di sfiato siano correttamente inseriti nel foro sul rivestimento schermato. Allentare la
fascetta stringitubo sul rivestimento schermato, far scorrere il rivestimento e la fascetta sulla boccola e serrare
la fascetta.
