INSTALLAZIONE
5
HPR130 per taglio manuale
Manuale di istruzioni
3-23

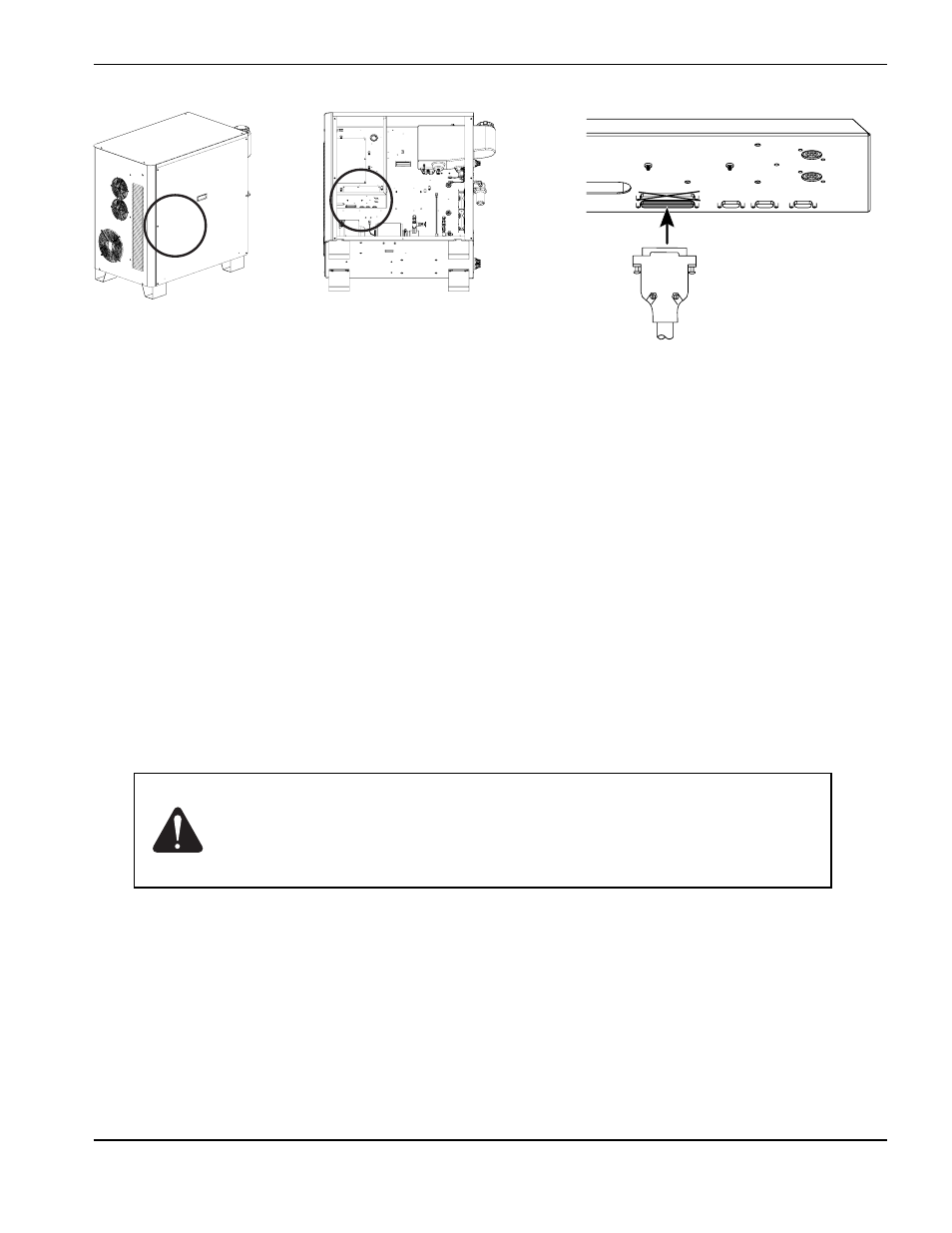

Note all’elenco dei cavi di interfaccia CNC
Nota 1.
Gli ingressi sono isolati per via ottica. Essi richiedono 24 VCC a 7.3 mA, o la chiusura di un contatto
isolato.
Nota 2.
Le uscite sono a transistor a collettore aperto isolate per via ottica. La tensione nominale massima è
24 VCC a 10 mA.
Nota 3.
Il movimento macchina è selezionabile e viene usato per le configurazioni multi-macchina.
Nota 4.
IL’uscita CNC a +24 VCC fornisce una tensione di 24 VCC con una corrente massima di 200 mA.
É necessario installare un ponticello sul terminale J304 per utilizzare l’alimentazione a 24 V.
Attenzione:
Il cavo del CNC deve essere realizzato usando un cavo con una
schermatura a 360 gradi e con connettori con involucro metallico su
entrambe le estremità. La schermatura deve terminare sugli involucri
metallici su entrambe le estremità per assicurare una messa a terra corretta
e realizzare una schermatura ottimale.
