INSTALLAZIONE
5
3-18 HPR130 per taglio manuale Manuale di istruzioni

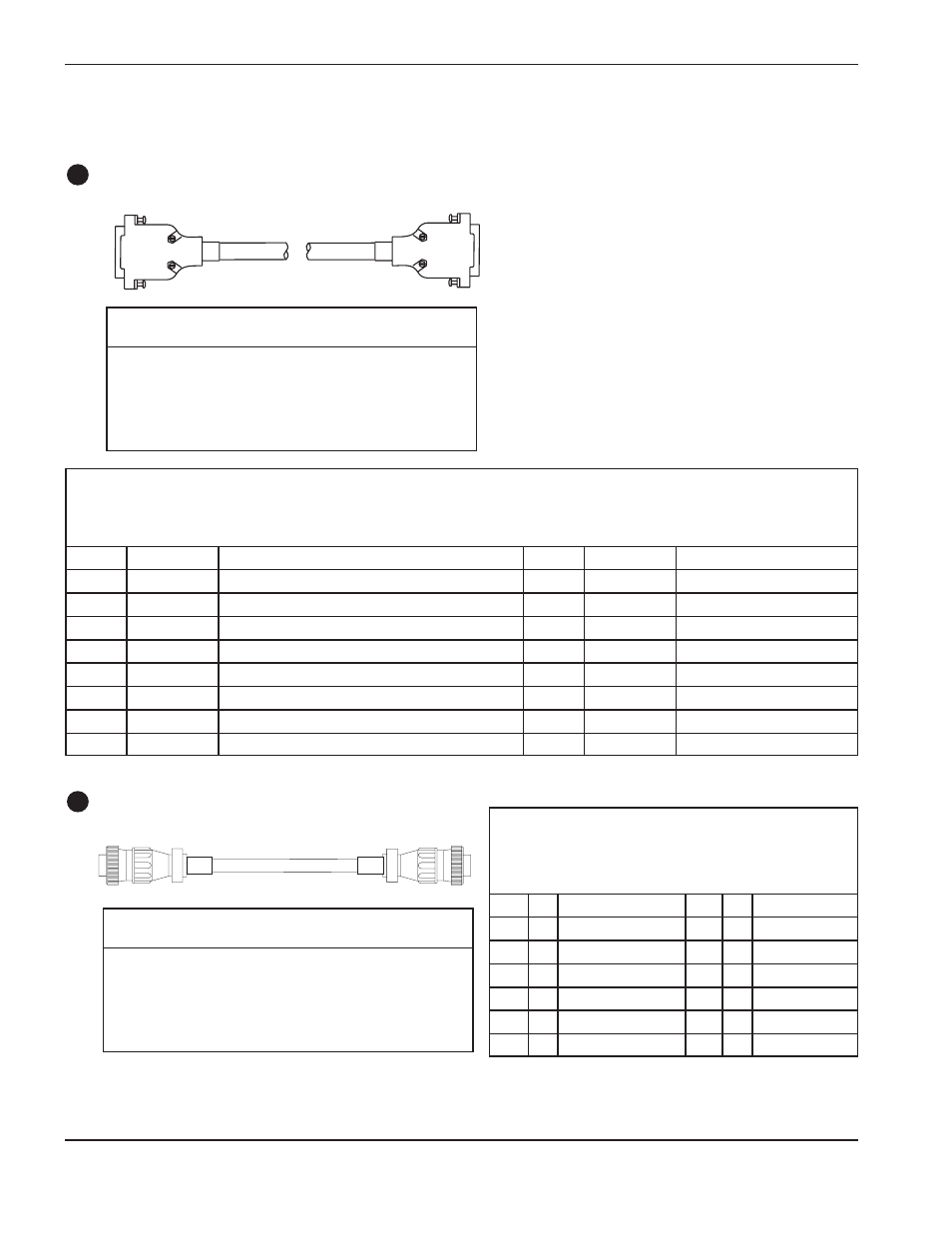

Cavi da generatore a consolle del gas
Cavo di controllo 5
Cavo di alimentazione 6
ELENCO DEI SEGNALI DEI CAVI – Generatore a consolle del gas
Lato generatore Lato consolle del gas
Pin # Ingresso/Uscita Descrizione Pin # Ingresso/Uscita Funzione
1 Libero 1
6 Libero 6
2 Ingresso/Uscita CANL 2 Ingresso/Uscita CAN serial communication
7 Ingresso/Uscita CANH 7 Ingresso/Uscita CAN serial communication
3 CAN Terra 3 CAN ground reference
9 Libero 9 Libero
8 Libero 8
4 Libero 4
5 Libero 5
ELENCO DEI SEGNALI DEI CAVI –
Generatore a consolle del gas
Lato generatore Lato consolle del gas
Pin # I/U Descrizione Pin # I/U Funzione
1 120 VCA Caldo 1
2 120 VCA Ritorno 2
3 Terra 3
4 Libero 4
5 Libero 5
6 24 VCA Caldo 6
7 24 VCA Ritorno 7
I/U = Ingresso/Uscita
Codice Codice
articolo Lunghezza articolo Lunghezza
123784* 3 m (10 ft) 123737 25 m (82 ft)
123839 4.5 m (15 ft) 123738 35 m (115 ft)
123691 7.5 m (25 ft) 123739 45 m (150 ft)
123840 10 m (35 ft) 123842 60 m (200 ft)
123711 15 m (50 ft) 123843 75 m (250 ft)
123841 20 m (65 ft)
Codice Codice
articolo Lunghezza articolo Lunghezza
123785* 3 m (10 ft) 123740 25 m (82 ft)
123846 4.5 m (15 ft) 123676 35 m (115 ft)
123674 7.5 m (25 ft) 123677 45 m (150 ft)
123847 10 m (35 ft) 123849 60 m (200 ft)
123675 15 m (50 ft) 123850 75 m (250 ft)
123848 20 m (65 ft)
* I cavi numero 123784 e 123785 servono per i sistemi con la consolle di accensione montata sul generatore.
